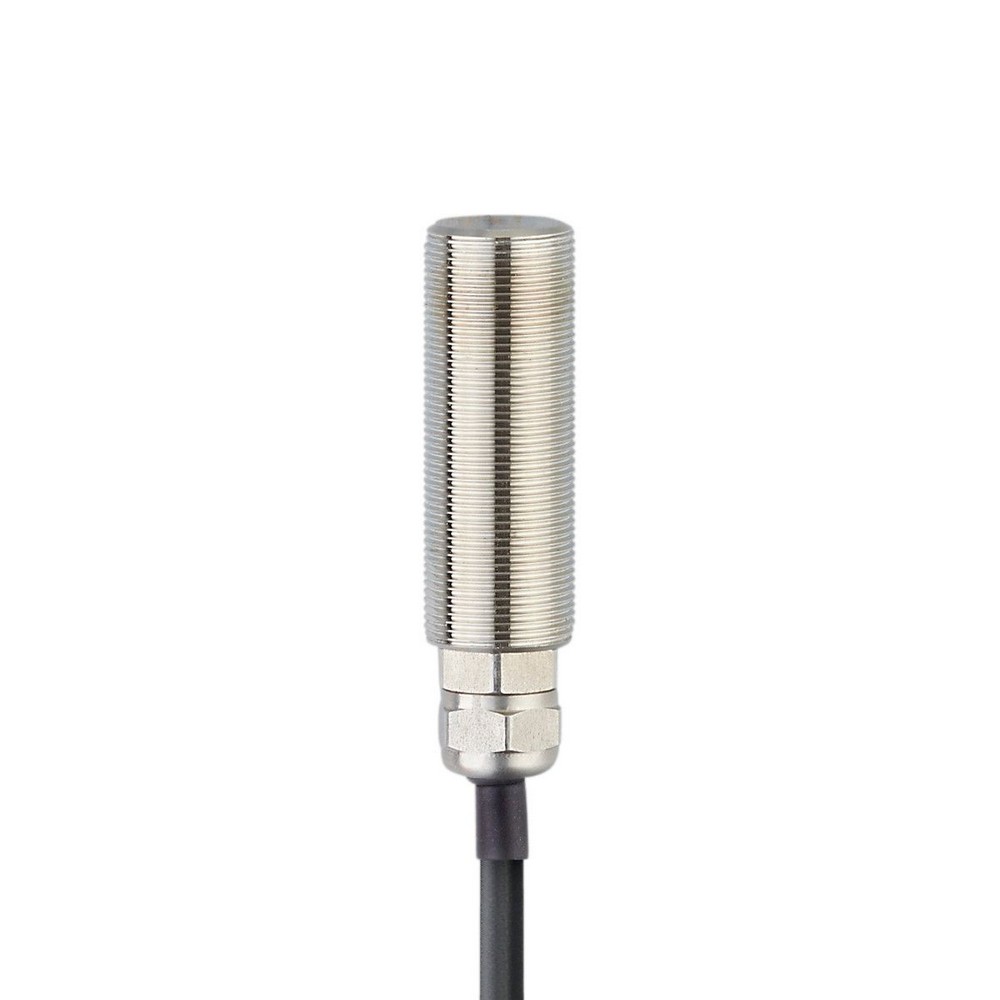

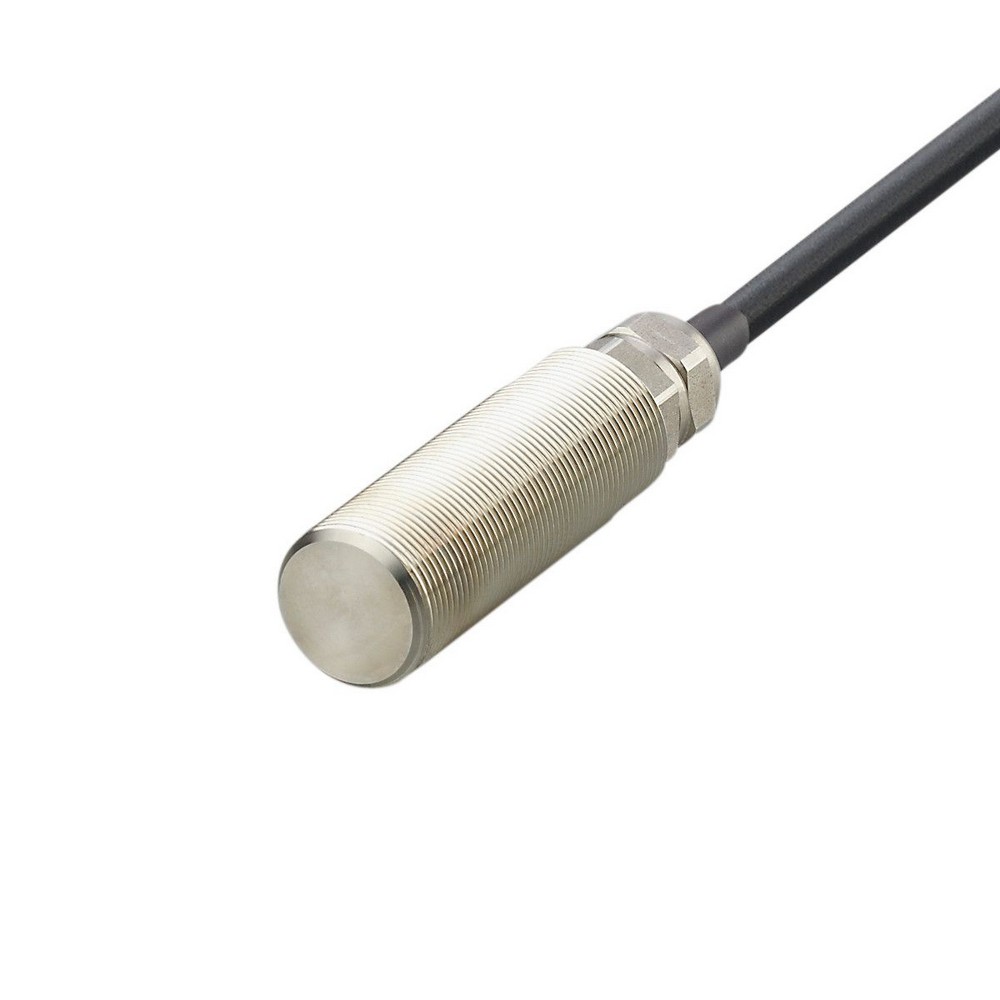

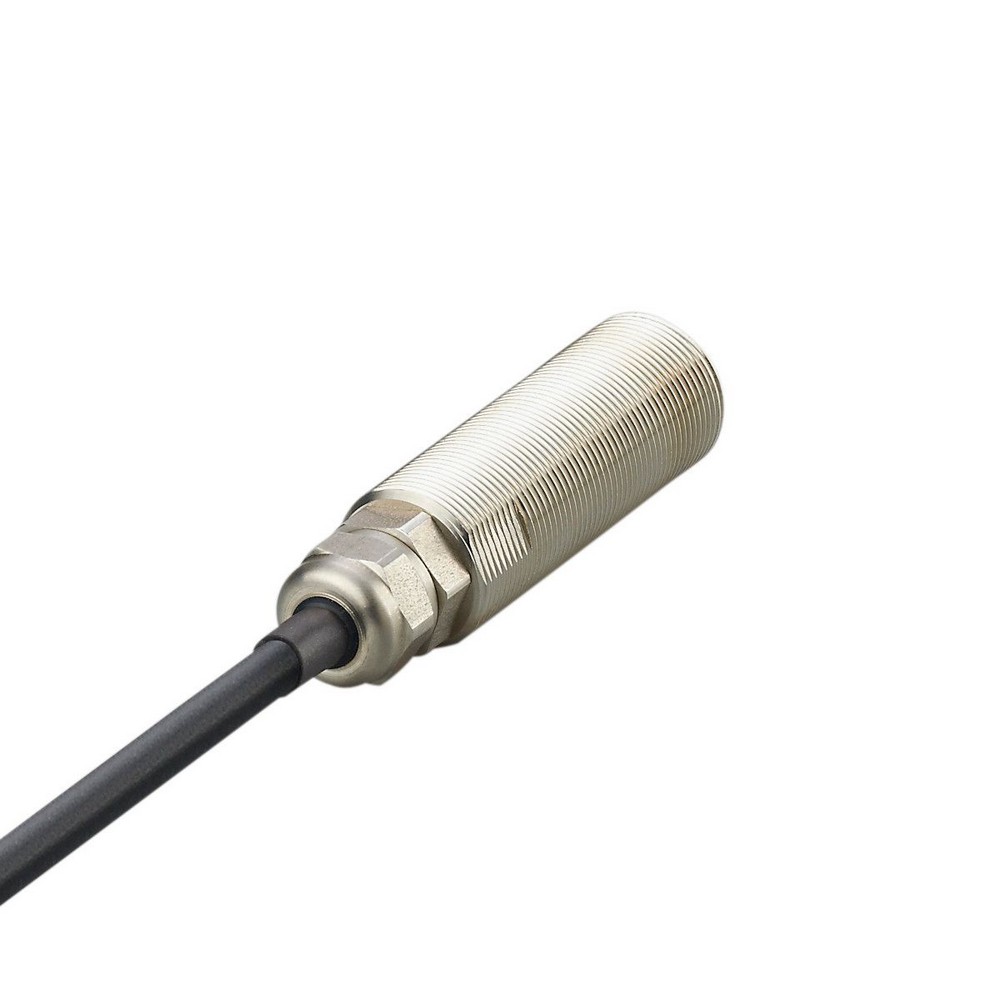

Магнитно-индуктивный датчик MGT000

Артикул: MGT000

Ожидается

Под заказ

Код товара	MGK2030-AKOA/R/2M

Описание

Приложение

Применение

высокотемпературные применения

Электронные данные

Рабочее напряжение [V]

2...250 AC/DC

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Постоянный ток нагрузки коммутационного выхода АС [mA]

1000

Постоянный ток нагрузки коммутационного выхода DC [mA]

1000

Кратковременный ток нагрузки коммутационного выхода [mA]

1000

Макс. мощность переключения [W]

100

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

25; (относительно магнита M 4.0)

Порог чувствительности [mT]

7,5

Условия эксплуатации

Температура окружающей среды [°C]

-40...180

Степень защиты

IP 65; IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	1,0 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Ударопрочность


EN 60947-5-1

Вибропрочность


EN 60947-5-1

MTTF [годы]

57078

Механические данные

Вес [g]

212,2

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 66

Обозначение резьбы

M18 x 1

Материал

корпус: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); крепежные гайки: латунь

Момент затяжки для кабельного ввода [Nm]

Момент затяжки [Nm]

Цельнометаллический корпус

да

Электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1; 0,175 A; быстрая реакция

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, силикон; 2 x 0,75 mm

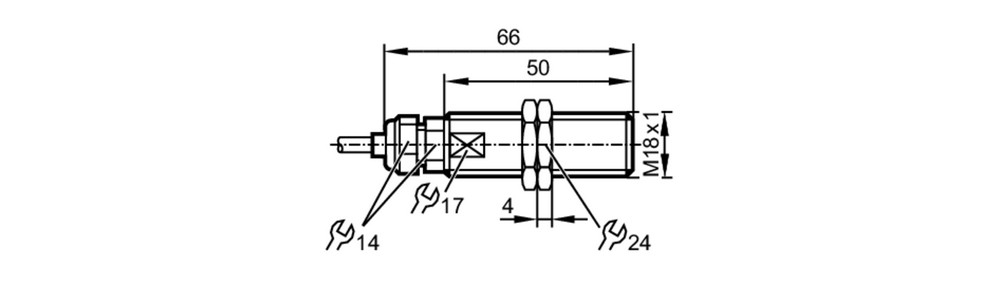

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, силикон; 2 x 0,75 mm

Соединение

	Примечание миниатюрный предохранитель IEC60127-2 лист 1 0,175 A быстрая реакция
	Цвета жил :
BN =	коричневый
BU =	синий
