ультразвуковой датчик диффузного отражения UIT503

Артикул: UIT503
Ожидается
Под заказ
Код товара UIA06000GOKG/IO-Link/US
  • Поделиться:

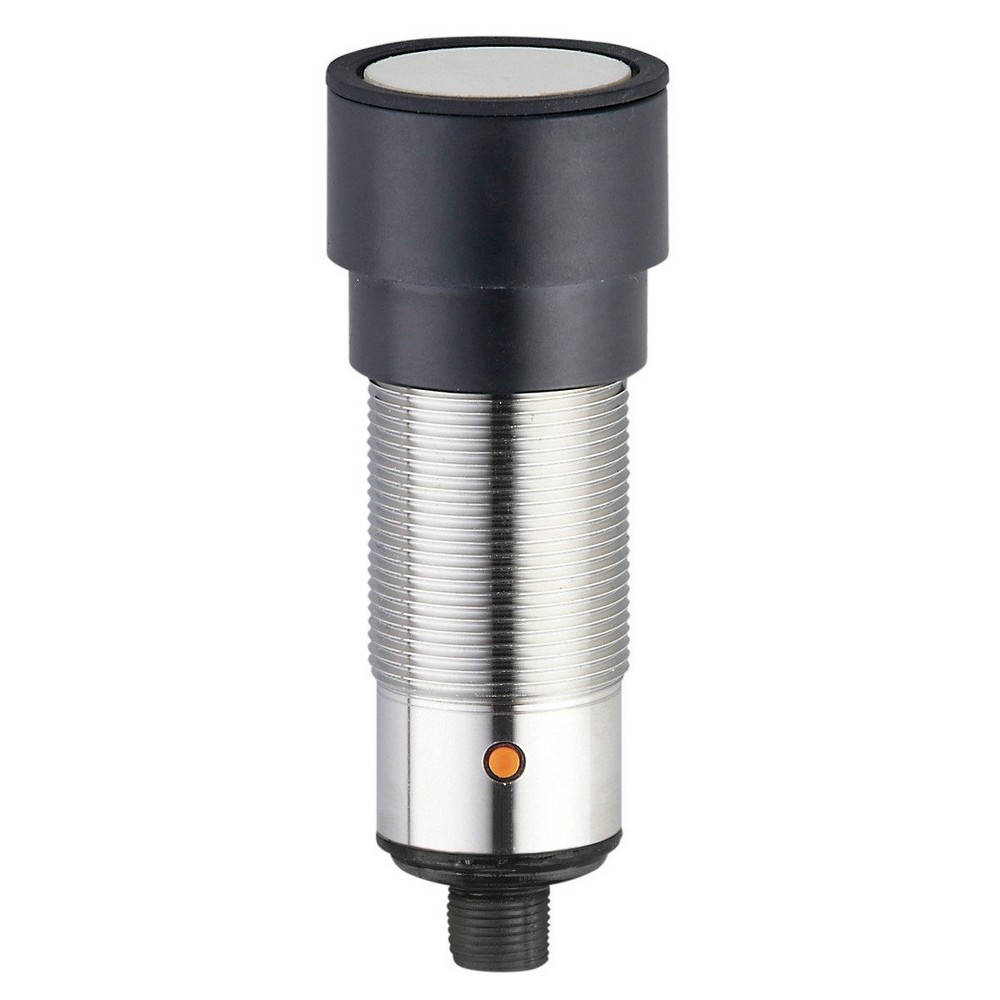

ультразвуковой датчик диффузного отражения UIT503
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA] 30
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 0,3
Преобразователь частоты [kHz]75
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,2
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]1
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]6000
Слепая зона [mm]350
Цилиндрический угол обзора [°]18; (±2)
Макс. отклонение от 90° угла датчик/объект [°]± 4
Точность/ погрешность
Примечания о точности / отклоненииThe indicated values are reached after a warm-up time of min. 20 minutes
Температурная компенсацияда
Гистерезис [%]1
Смещение точки переключения [%]-5...5
Повторяемость1
Разрешение [mm]3
Время реакции
Время отклика [ms]500
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора1096 d / 00 04 48 h
ПрофилиSmart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
SIO режимда
Нужный тип портаA
Миним.время рабочего цикла [ms]3,2
Условия эксплуатации
Температура окружающей среды [°C]-20...70
Температура хранения [°C]-30...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / пластмасса
8 kV AD / Металл
EN 61000-4-3 ВЧ излучение3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость3 V
EN 55011класс A
Виброустойчивость
EN 60068-2-6 Fc(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Ea30 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям
MTTF [годы]106
Механические данные
Вес [g]245,5
КорпусРезьбовой корпус
Размеры [mm]M30 x 1 / L = 36,5
Обозначение резьбыM30 x 1
материалнерж. сталь (1.4404 / 316L); PA (полиамид); эпоксидная керамика
Длина [mm]103,8
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 светодиод, жёлтый
эхо1 светодиод, зелёный
Функция обученияда
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2, нерж.сталь
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики

1Расстояние
2Стандартный звуковой конус
3Средний звуковой конус
4Узкий звуковой конус

— RU-RU — UIT503-00 — 30.10.2018

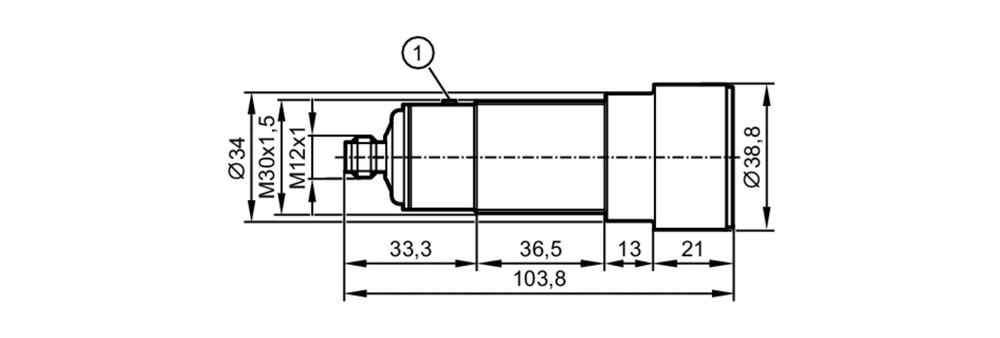

Типовые размеры

1 Кнопка обучения "Teach"

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

4IO-Link
