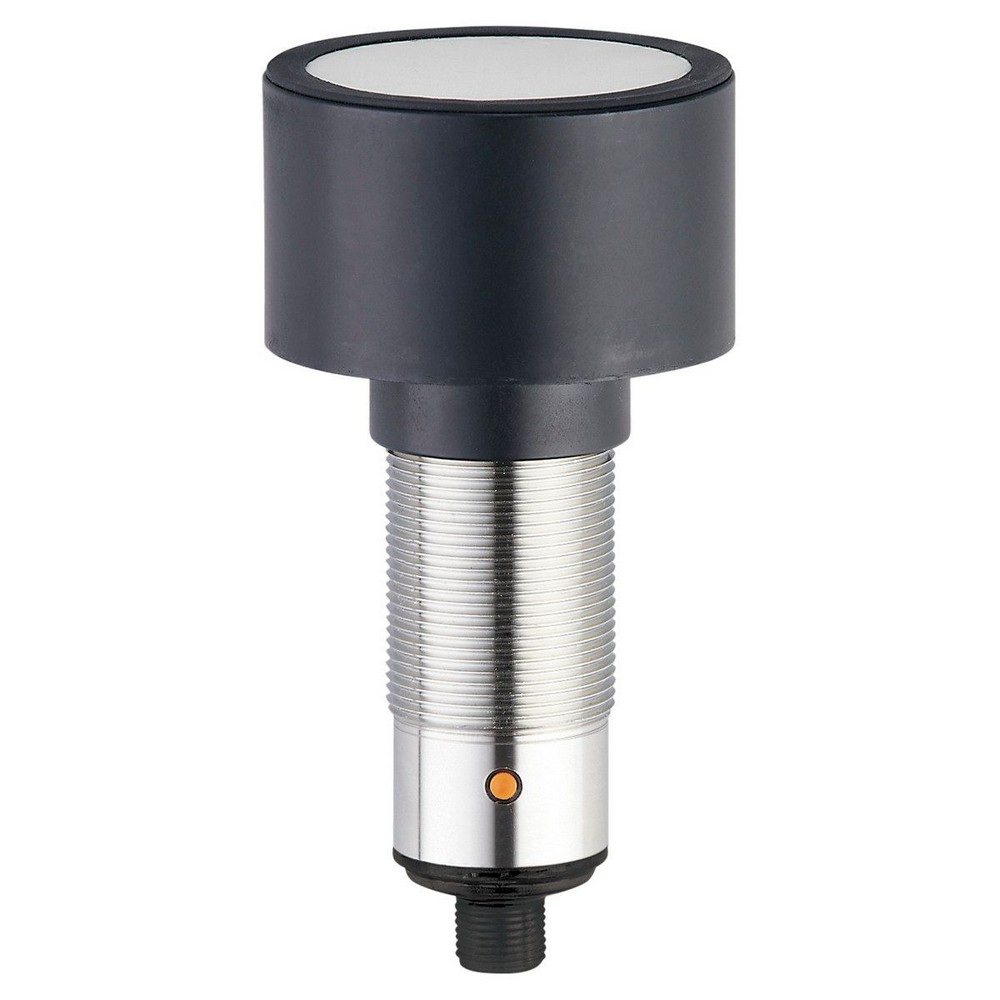

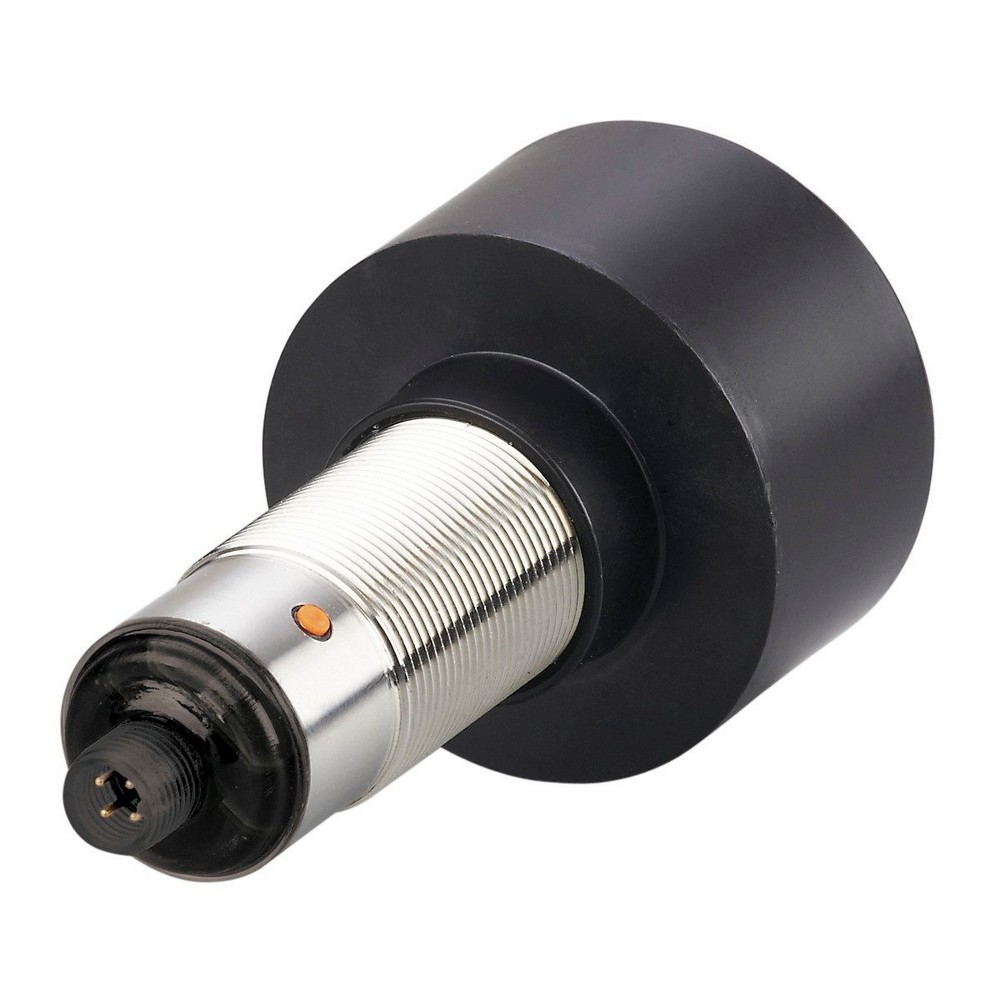

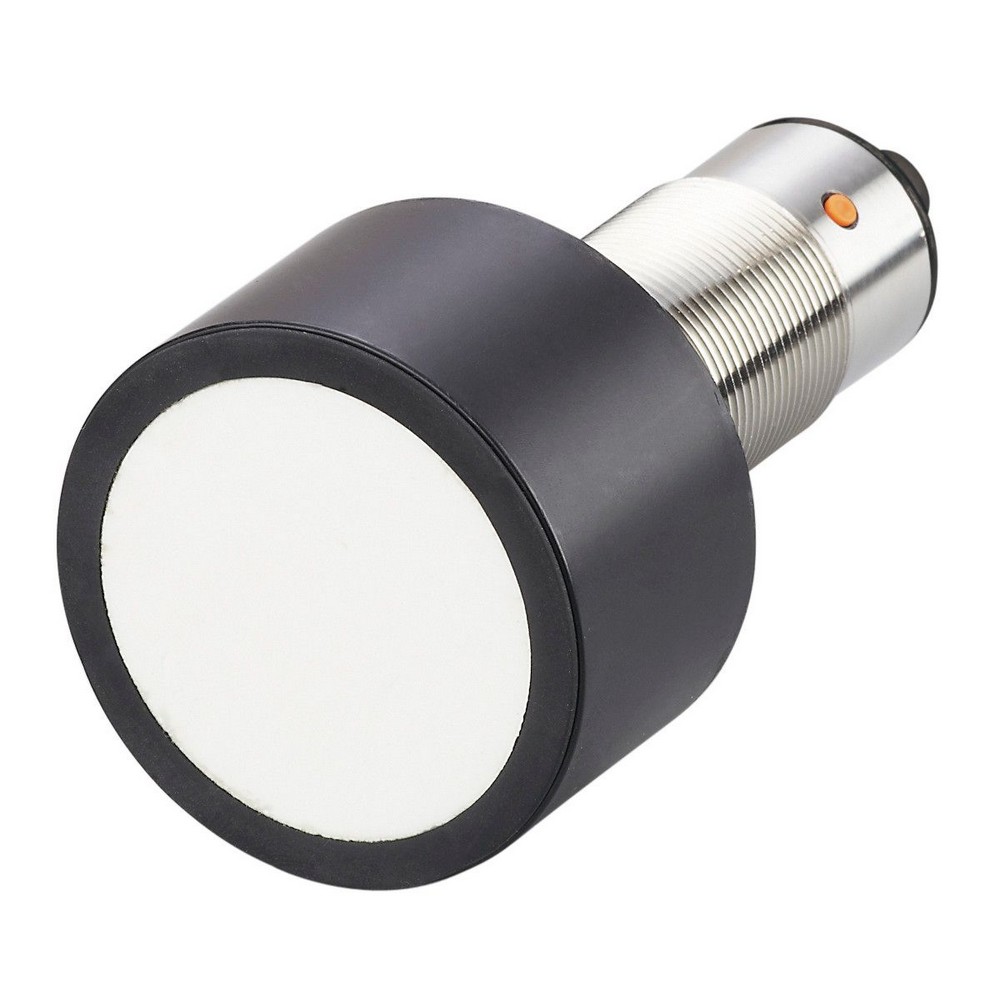

Ультразвуковой датчик UIT516

Артикул: UIT516

Ожидается

Под заказ

Код товара	UIA08000F1KG/US

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

0,3

Преобразователь частоты [kHz]

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый + 1x токовый выход)

Макс. падение напряжения коммутационного выхода DC [V]

2,2

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

500

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

8000

Слепая зона [mm]

600

Цилиндрический угол обзора [°]

10; (±2)

Макс. отклонение от 90° угла датчик/объект [°]

± 4

Точность/ погрешность

Примечания о точности / отклонении

The indicated values are reached after a warm-up time of min. 20 minutes

Температурная компенсация

да

Гистерезис [%]

Смещение точки переключения [%]

Повторяемость

Разрешение [mm]

Время реакции

Время отклика [ms]

500

Условия эксплуатации

Температура окружающей среды [°C]

-20...70

Температура хранения [°C]

-30...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / пластмасса
	8 kV AD / Металл
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс A

Виброустойчивость


EN 60068-2-6 Fc	(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц

Ударопрочность


EN 60068-2-27 Ea	30 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям

MTTF [годы]

124

Механические данные

Вес [g]

444

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1 / L = 118,8

Обозначение резьбы

M30 x 1

материал

корпус: нерж. сталь (1.4404 / 316L); PA (полиамид); эпоксидная керамика

Длина [mm]

118,8

Дисплеи / Элементы управления

Дисплей


Состояние выхода	2 светодиод, жёлтый
эхо	1 светодиод, зелёный

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2, нерж.сталь

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

1:	Расстояние
2:	Стандартный звуковой конус
3:	Средний звуковой конус
4:	Узкий звуковой конус

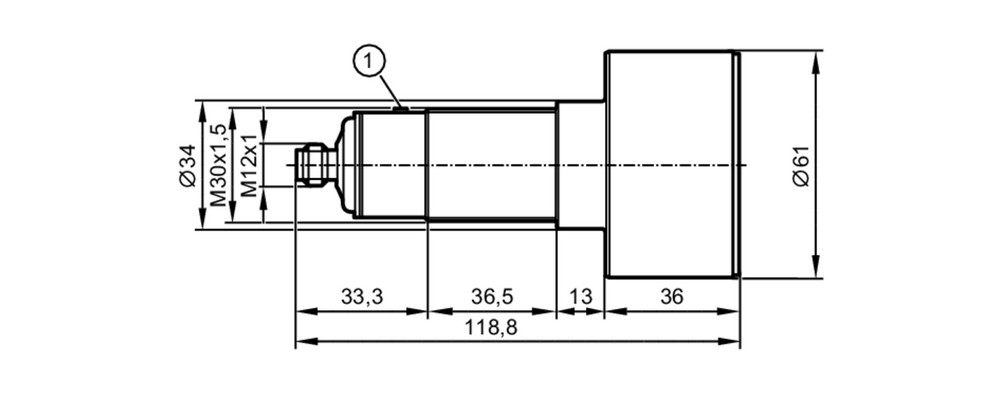

Типовые размеры

1 Кнопка обучения "Teach"

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
