Однолучевой световой барьер

Артикул: O8E202

Ожидается

Под заказ

Код товара	O8E-DPKG/IO-Link/0,30M/AS/3P

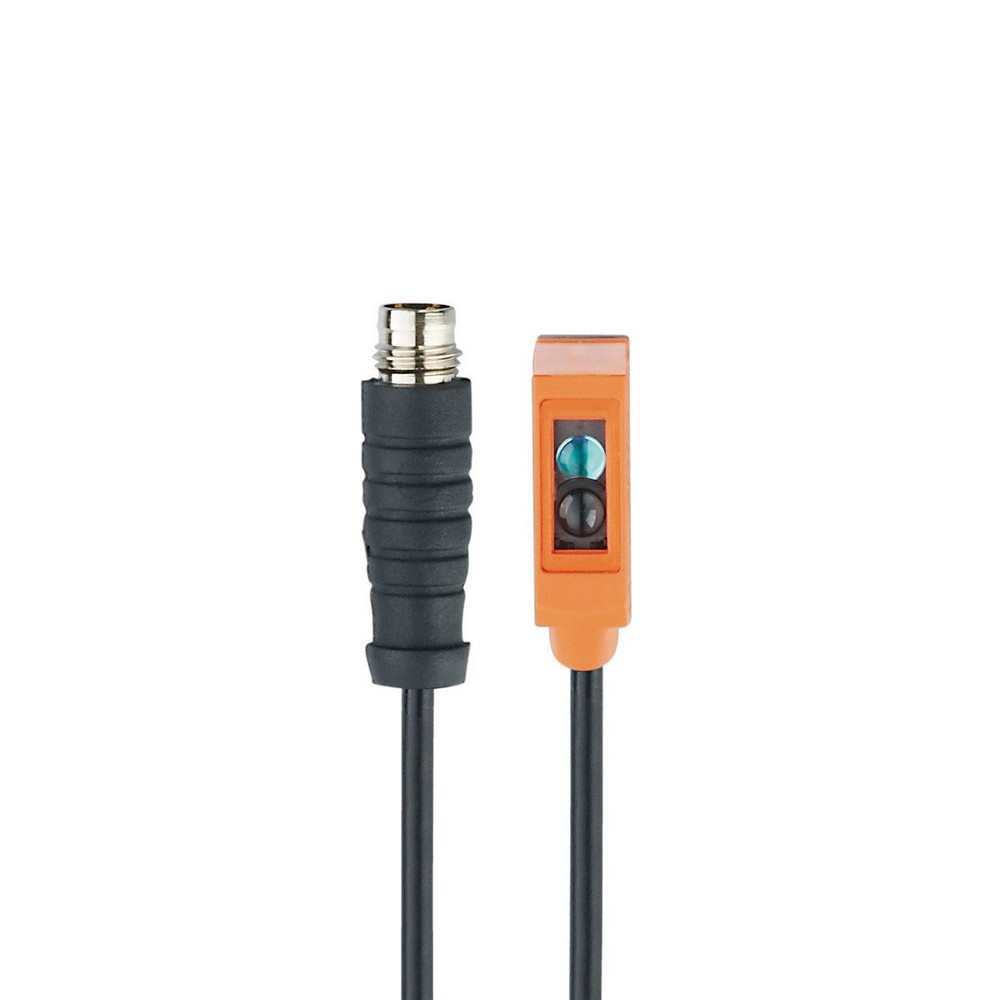

Однолучевой световой барьер - приёмник O8E202

Описание

Приложение

Функциональный принцип

Однолучевой световой барьер

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

15; ((24 V))

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

633

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на темноту

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон контроля

Излучатель / приёмник

приёмник

Диапазон [m]

интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38.4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

IO-Link ID прибора

787 d / 00 03 13 h

Профили

Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel

SIO режим

да

Нужный тип порта

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

1152

Механические данные

Вес [g]

Корпус

Прямоугольный

Размеры [mm]

28,1 x 8,1 x 14,4

материал

корпус: ABS; нерж. сталь (1.4404 / 316L)

Материал линз


PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 0,3 m, PVC, черный, O 2,9 mm; 3 x 0,08 mm

Соединение

Разъем: 1 x M8

диаграммы и графики

график эксплуатационного резерва

x:	Abstand [mm]
y:	Funktionsreservefaktor

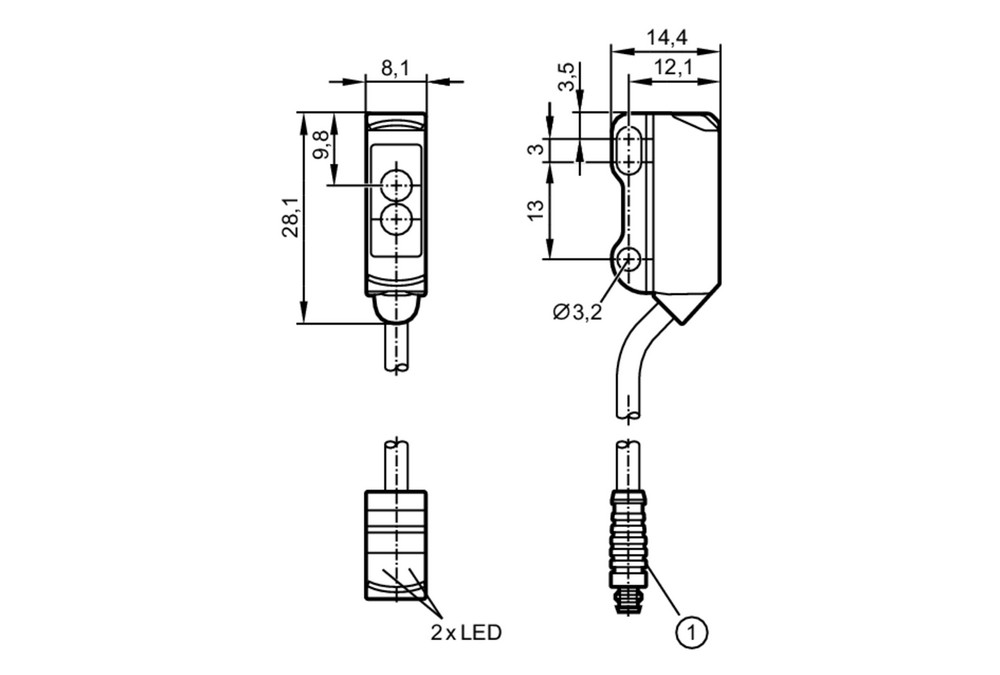

Типовые размеры

Приёмник за верхней линзой

1 иллюстрация (пример)

Схема подключения

электрическое подключение

Кабель: 0,3 m, PVC, черный, O 2,9 mm; 3 x 0,08 mm

Разъем: 1 x M8

Соединение

Однолучевой световой барьер - приёмник O8E202
