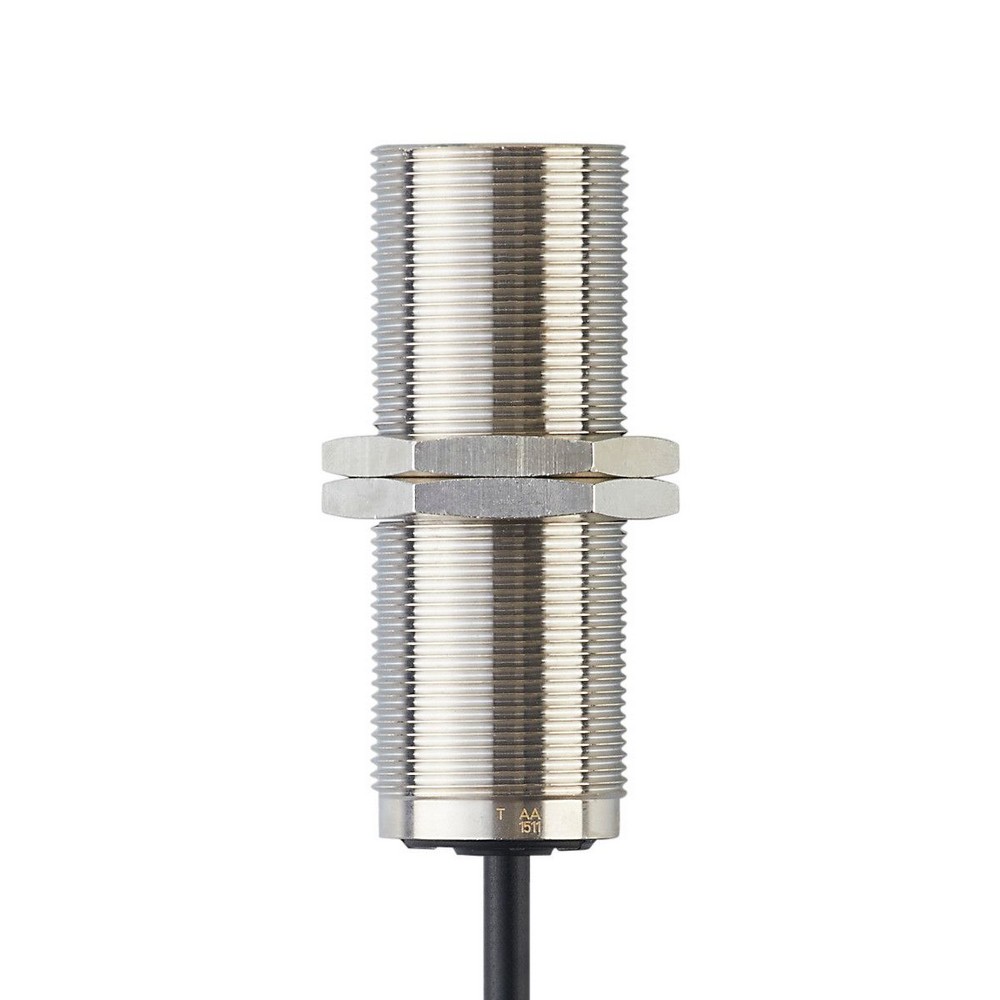

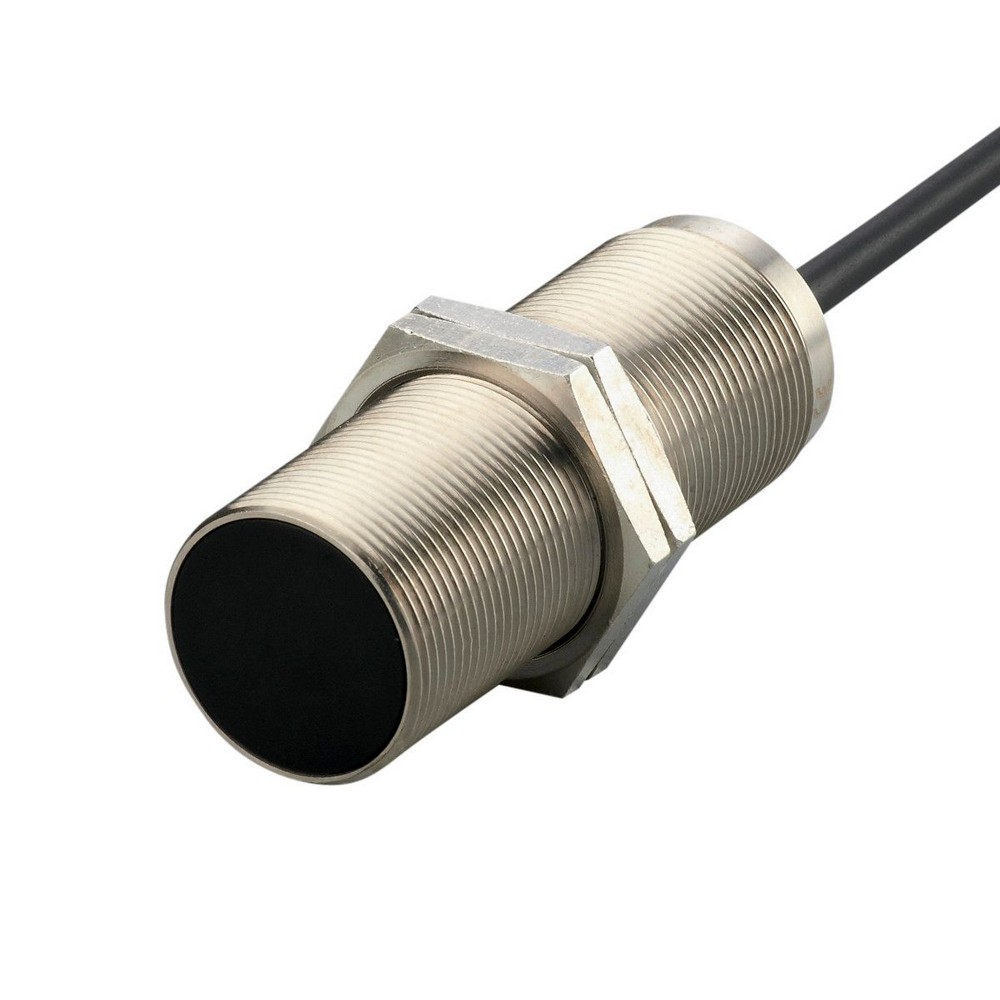

Компактная оценочная электроника для контроля скорости DI5026

Артикул: DI5026
Ожидается
Под заказ
Код товара DIA3010-WRKG/IO
  • Поделиться:
Компактная оценочная электроника для контроля скорости DI5026
Приложение
Применениепростая оценка вращающихся и линейных движений с учетом пониженной скорости; блокировка
Электронные данные
Номинальное напряжение DC [V]10...36
Потребление тока [mA] 22
Класс защитыIII
Защита от перепутывания полярностида
Выходы
Электрическое исполнениеPNP/NPN
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Кратковременный ток нагрузки коммутационного выхода [mA]250
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]10
Настраиваемое расстояние срабатываниянет
Рабочее расстояние срабатывания [mm]0...8,1
Диапазон измерения/настройки
Настройка параметров в пределах [Imp/min]5...3600
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]10
Время реакции
Задержка при запуске [s]0...30
Макс. частота снижения сигнала [Imp/min]18000
Программное обеспечение / Программирование
Настройка точки переключенияПотенциометр или IO-Link
интерфейсы
Коммуникационный интерфейсIO-Link
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 65; IP 67
Испытания / одобрения
MTTF [годы]656
Механические данные
Вес [g]302,5
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M30 x 1,5 / L = 80
Обозначение резьбыM30 x 1,5
материаллатунь покрытая специальным слоем; PA (полиамид); TPE-U
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, зелёный
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
электрическое подключение
СоединениеКабель: 2 m, PUR; 3 x 0,5 mm

— RU-RU — DI5026-00 — 15.03.2017

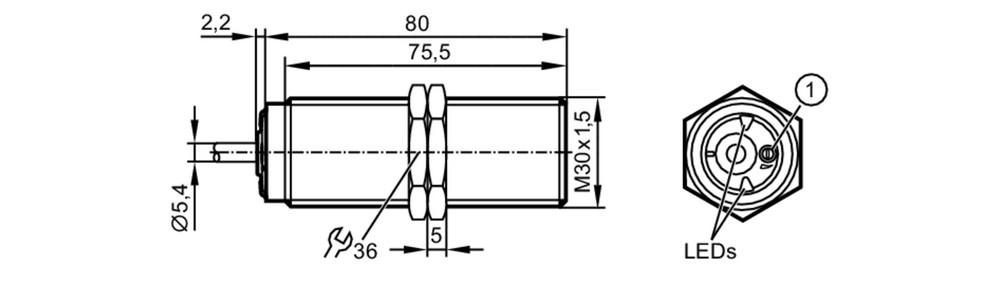

Типовые размеры

1 с потенциометром

Схема подключения

электрическое подключение

Кабель: 2 m, PUR; 3 x 0,5 mm

Соединение

BK:OUT / IO-Link
Цвета жил :
BK =черный
BN =коричневый
BU =синий
