Компактная оценочная электроника для контроля скорости DI5024

Артикул: DI5024

Ожидается

Под заказ

Код товара	DIA3010-WRKG/IO/US

Компактная оценочная электроника для контроля скорости DI5024

Описание

Приложение

Применение

простая оценка вращающихся и линейных движений с учетом пониженной скорости; блокировка

Электронные данные

Номинальное напряжение DC [V]

10...36

Потребление тока [mA]

Класс защиты

III

Защита от перепутывания полярности

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Кратковременный ток нагрузки коммутационного выхода [mA]

250

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

нет

Рабочее расстояние срабатывания [mm]

0...8,1

Диапазон измерения/настройки

Настройка параметров в пределах [Imp/min]

5...3600

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

Время реакции

Задержка при запуске [s]

0...30; (Ширина шага: 100 ms; по умолчанию: 15 s)

Макс. частота снижения сигнала [Imp/min]

18000

Программное обеспечение / Программирование

Настройка точки переключения

Потенциометр или IO-Link

Интерфейсы

Коммуникационный интерфейс

IO-Link

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

Ударопрочность


DIN EN 60947-5-2

Вибропрочность


DIN EN 60947-5-2

MTTF [годы]

3262

Механические данные

Вес [g]

250

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M30 x 1,5 / L = 92,3

Обозначение резьбы

M30 x 1,5

Материал

латунь покрытая специальным слоем; PA (полиамид); нерж.сталь; TPE-U

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, зелёный

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

электрическое подключение

Соединение

Разъем: 1 x M12

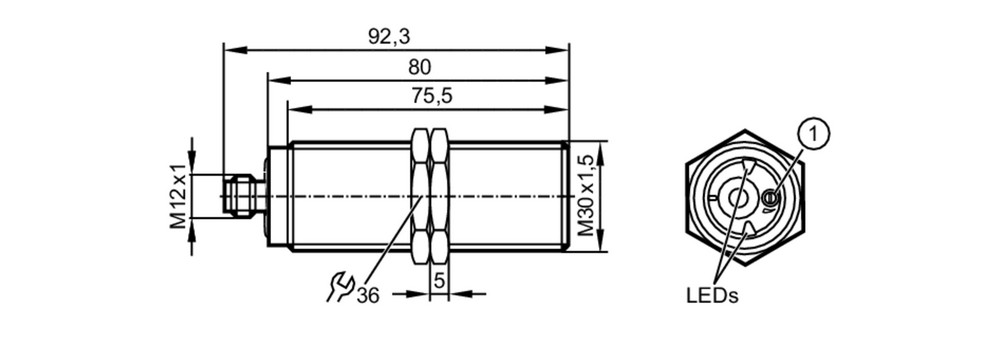

Типовые размеры

1 с потенциометром

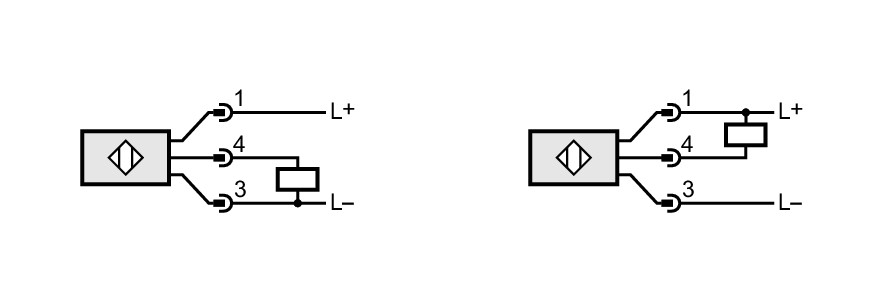

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

4:	OUT / IO-Link
