Компактная оценочная электроника для контроля скорости DI5028

Артикул: DI5028
Ожидается
Под заказ
Код товара DFK36,5-WRKG/IO/US
  • Поделиться:
Компактная оценочная электроника для контроля скорости DI5028
Приложение
Применениепростая оценка вращающихся и линейных движений с учетом пониженной скорости; блокировка
Электронные данные
Номинальное напряжение DC [V]10...30
Потребление тока [mA] 10
Класс защитыIII
Защита от перепутывания полярностида
Выходы
Электрическое исполнениеPNP/NPN
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Кратковременный ток нагрузки коммутационного выхода [mA]100; ((20 ms / 0,5 Hz))
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]6,5
Настраиваемое расстояние срабатываниянет
Рабочее расстояние срабатывания [mm]0...5,26
Диапазон измерения/настройки
Настройка параметров в пределах [Imp/min]5...24000
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]10
Время реакции
Задержка при запуске [s]0...30; (Ширина шага: 100 ms; по умолчанию: 15 s)
Макс. частота снижения сигнала [Imp/min]30000
Интерфейсы
Коммуникационный интерфейсIO-Link
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Степень защитыIP 66; IP 67; IP 68; IP 69K
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
EN 60947-5-2
Ударопрочность
EN 60068-2-27 Ea100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям
Вибропрочность
DIN EN 60947-5-220 г (10...3000 Hz)
50 циклов качания частоты; 1 октава в минуту в 3 осях
MTTF [годы]672
Сертификат UL
Регистрационный номер ULA008
Механические данные
Вес [g]27
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M12 x 1 / L = 60
Обозначение резьбыM12 x 1
Материаллатунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат) оранжевый; светодиодное окно: PEI; крепежные гайки: латунь покрыт белой бронзой
Дисплеи / Элементы управления
Дисплей
SIO режим
выходная ступень питается током4 x светодиод, жёлтый
Режим IO-Link
мишень в диапазоне измерения4 x светодиод, жёлтый
мишень вне диапазона измерения4 x светодиод, жёлтый мигающий свет
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — DI5028-00 — 12.07.2017

Типовые размеры

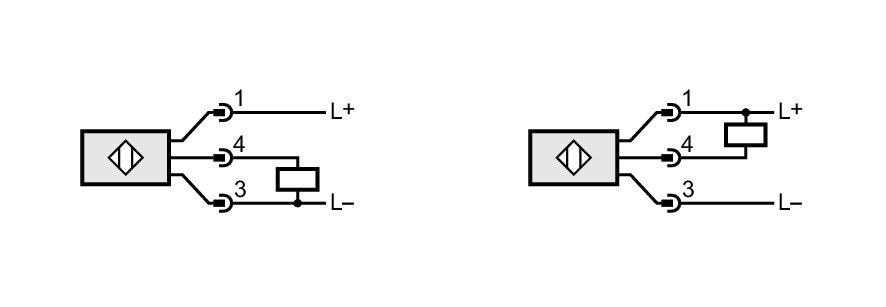

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

4:OUT / IO-Link
