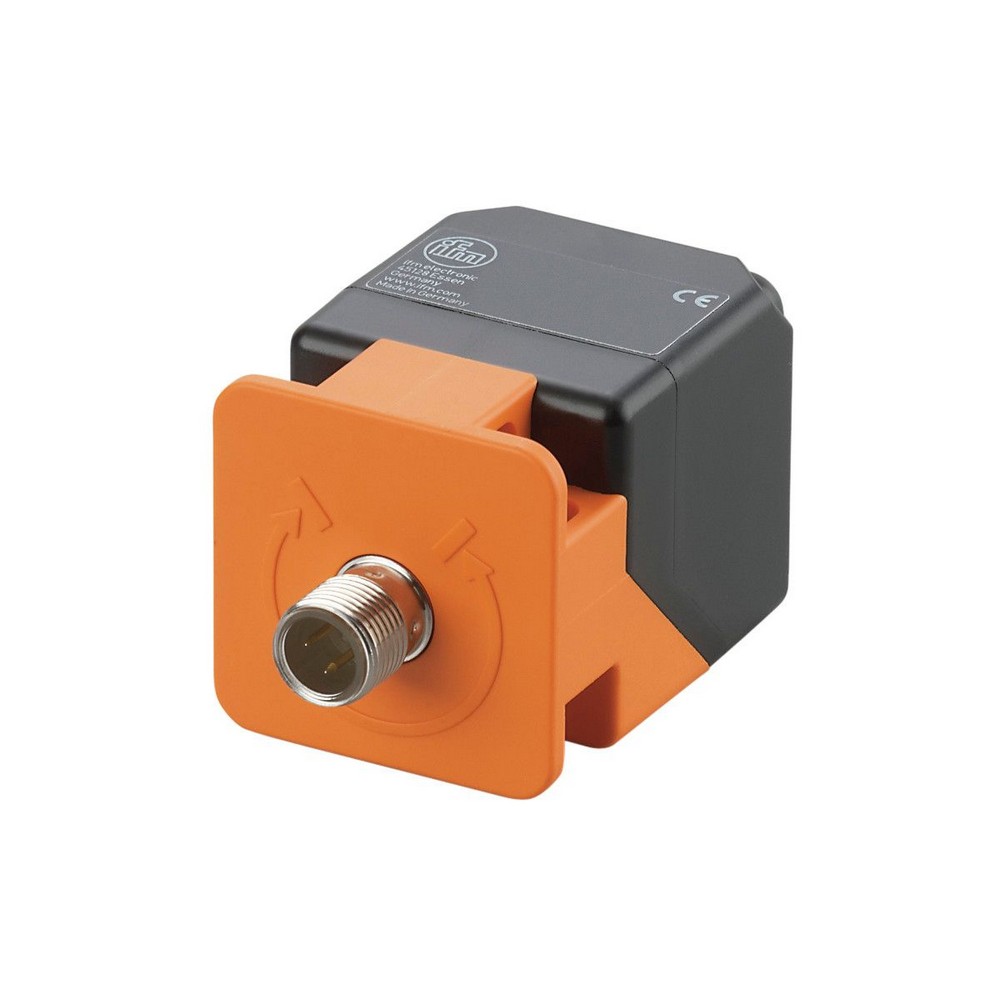

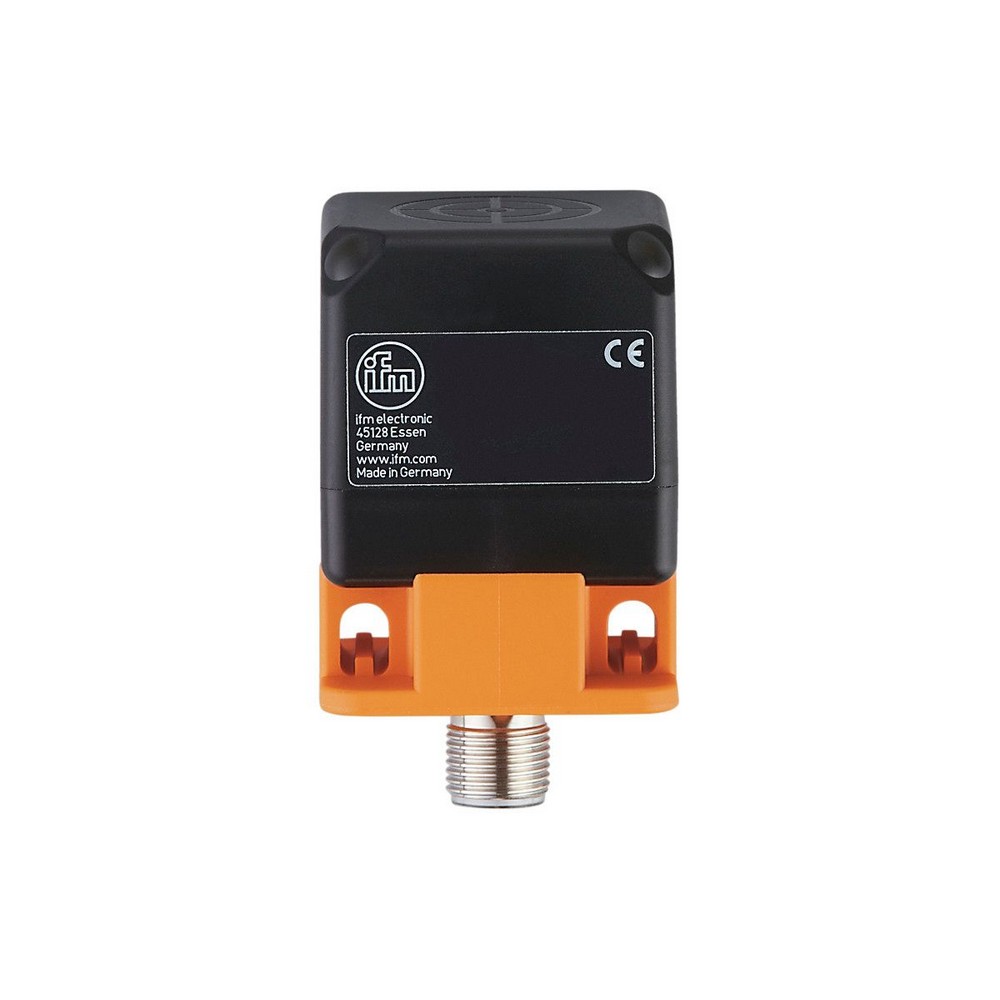

Компактная оценочная электроника для контроля скорости DI5033

Артикул: DI5033

Ожидается

Под заказ

Код товара	DMC3020BWRKG/IO/US

Компактная оценочная электроника для контроля скорости DI5033

Описание

Приложение

Применение

простая оценка вращающихся и линейных движений с учетом пониженной скорости; блокировка

Электронные данные

Номинальное напряжение DC [V]

10...30

Потребление тока [mA]

Класс защиты

III

Защита от перепутывания полярности

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Кратковременный ток нагрузки коммутационного выхода [mA]

100; ((20 ms / 0,5 Hz))

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

нет

Рабочее расстояние срабатывания [mm]

0...16,2

Диапазон измерения/настройки

Настройка параметров в пределах [Imp/min]

5...9600

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

Время реакции

Задержка при запуске [s]

0...30; (Ширина шага: 100 ms; по умолчанию: 15 s)

Макс. частота снижения сигнала [Imp/min]

12000

Интерфейсы

Коммуникационный интерфейс

IO-Link

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B
EN 60947-5-2

MTTF [годы]

639

Сертификат UL


Регистрационный номер UL	A009

Механические данные

Вес [g]

175

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

40 x 40 x 54

Материал

PA (полиамид); резьба на штекере: латунь покрыт белой бронзой

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
SIO режим
выходная ступень питается током	4 x светодиод, жёлтый
Режим IO-Link
мишень в диапазоне измерения	4 x светодиод, жёлтый
мишень вне диапазона измерения	4 x светодиод, жёлтый мигающий свет

электрическое подключение

Соединение

Разъем: 1 x M12

Типовые размеры

1 светодиод жёлтый

2 светодиод зелёный

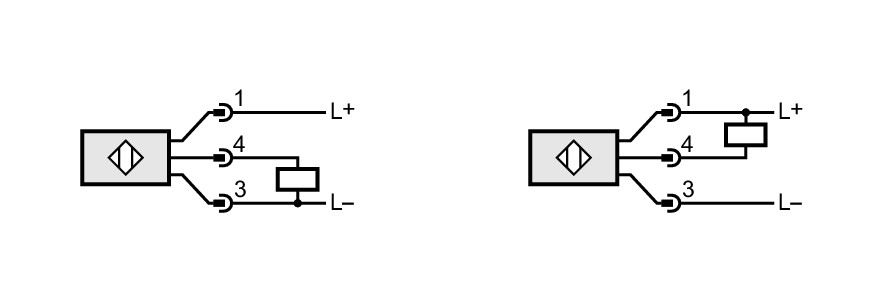

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

4:	OUT / IO-Link
