Датчик наклона JN2201

Артикул: JN2201
Ожидается
Под заказ
Код товара INC-M2M090ABIAKG/US
  • Поделиться:

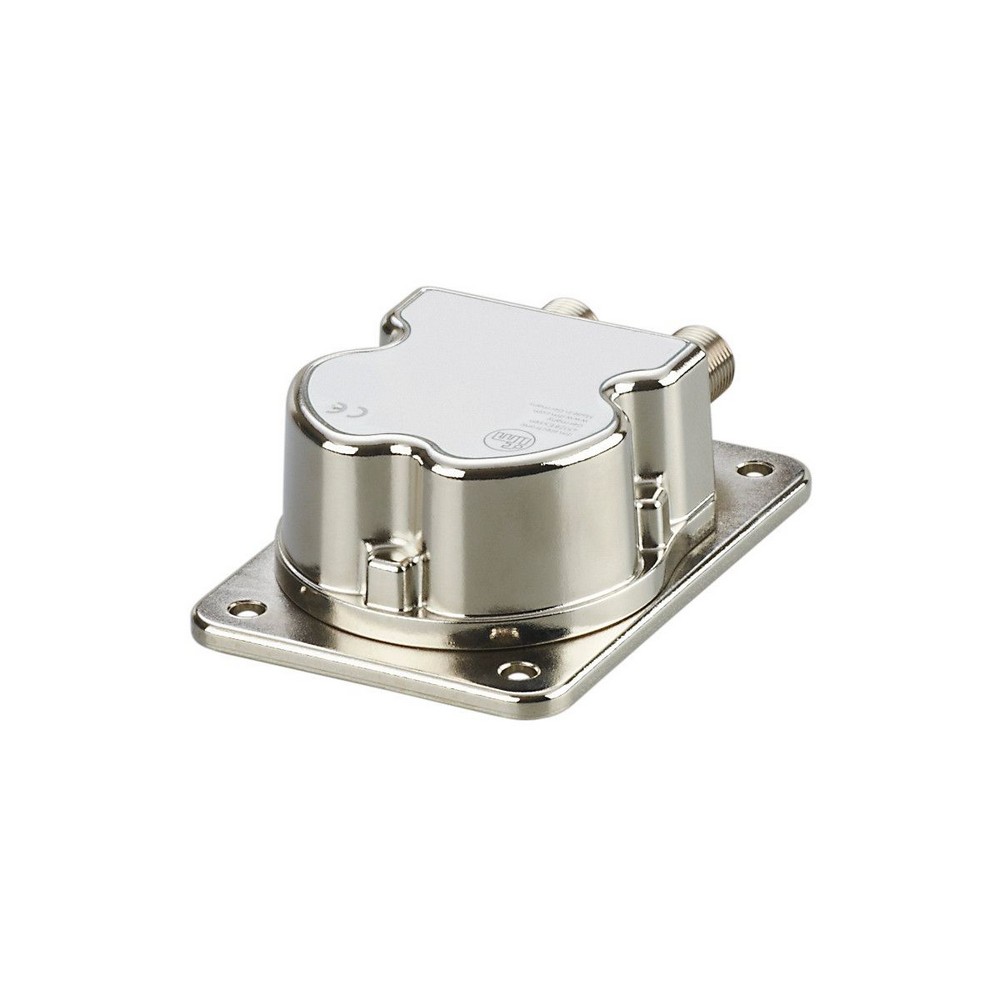

Датчик наклона JN2201
Приложение
ПрименениеВысокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения
Электронные данные
Рабочее напряжение [V]9,2...30 DC; (выход напряжения: 12...30 DC; IO-Link: 18...30 DC)
Потребление тока [mA]100; (24 V DC, 25 °C)
Макс. потребление тока [mA]380; (9,2 V DC, -40 °C)
Класс защитыIII
Защита от переполюсовкида
Защита от перепутывания полярностида
Макс. время инициализации [ms]1000
Время задержки включения питания [s]300; (время разогрева)
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 2
Выходы
Общее количество выходов4
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]125; (125 mA (85° C); 200 mA (60° C); 250 mA (40° C))
Количество аналоговых выходов2
Аналоговый выход по току [mA]4...20; (в случае неисправности: 2 mA)
Наиб.нагрузка []220; (220 (9,2…15 V) / 500 (15…30 V))
Аналоговый выход по напряжению [V]2...10; (в случае неисправности: 1 V)
Мин. сопротивление нагрузки []1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
Точность аналогового выхода [%] 1
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон измерения/настройки
Принцип измеренияЁмкостная MEMS
измерение наклона
Количество осей измерения2
Количество осей измерения2
Угловой диапазон [°]± 45
Угловой диапазон [°]± 45
Предельная частота [Hz]0,5...10; (параметризуемый)
Точность/ погрешность
Точность [°] ± 0,01
Воспроизводимость [°] ± 0,01
Разрешение [°]0,01
Температурный коэфициент [1/K] ± 0,0008
Программное обеспечение / Программирование
выбор параметровугол (X/Y); гистерезис / окно; Точки переключения; логика переключения; индикация ошибок и неисправностей; самодиагностика; токовый выход / выход по напряжению
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора416 / 0x0001A0
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]5
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Степень защитыIP 65; IP 67; IP 68; IP 69K
Испытания / одобрения
ЭMC
DIN EN 61000-4-2 ESD4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение10 V/m
DIN EN 61000-4-4 Burst2 kV
DIN EN 61000-4-6 ВЧ проводимость10 V
DIN EN 55022 класс B / CISPR 16-2-330 - 1000 MHz
CISPR 25 ECE R 1030 - 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 1020 - 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3- 80 V импульс а / + 80 V импульс b
Ударопрочность
DIN EN 60068-2-27100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-2930 г 6 ms / 24000 механические удары (удар)
Вибропрочность
DIN EN 60068-2-6410...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
DIN EN 60068-2-6 10...500 Hz / 10 г 10 циклов/ось, синус
Тестирование солевым туманом
DIN EN 60068-2-52 степень воздействия 5 (автотранспортное средство)
влажное тепло
DIN EN 60068-2-3055 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
MTTF [годы]176
СтандартСоответствует ECE R 10, рев. 5; ISO 7637-3: 2007-07
Механические данные
Вес [g]451
Размеры [mm]90 x 62 x 33,2
материалкорпус: отливка из цинка никелированн.
Дисплеи / Элементы управления
Дисплей
режим работы1 светодиод, зелёный
Порог срабатывания выхода1 светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
Защитная крышка
Примечания
Упаковочная величина1 шт.
электрическое подключение - цифровой
Разъем: 1 x M12
электрическое подключение - аналоговый
Разъем: 1 x M12
Другие данные
Диапазон измерения/настройки
измерение наклона
мин.максимум
Порог срабатывания выходаSP1[°]-89,0090,00
точка сбросаrP1[°]-90,0089,00
Порог срабатывания выходаSP2[°]-89,0090,00
точка сбросаrP2[°]-90,0089,00
Aналоговая пусковая точкаASP1[°]-90,0089,00
Aналоговая конечная точкаAEP1[°]-89,0090,00
Aналоговая пусковая точкаASP2[°]-90,0089,00
Aналоговая конечная точкаAEP2[°]-89,0090,00
Ширина шага[°]0,01

— RU-RU — JN2201-02

Типовые размеры

Схема подключения

электрическое подключение - цифровой

1L+ 24 V DC (+Ub-D)
2Коммутационный выход OUT 2
3L - GND
4Коммутационный выход OUT 1 / IO-Link

Разъем: 1 x M12

электрическое подключение - аналоговый

1L+ 24 V DC (+Ub-A)
2Аналоговый выход A2
3L - GND
4Аналоговый выход A1

Разъем: 1 x M12
