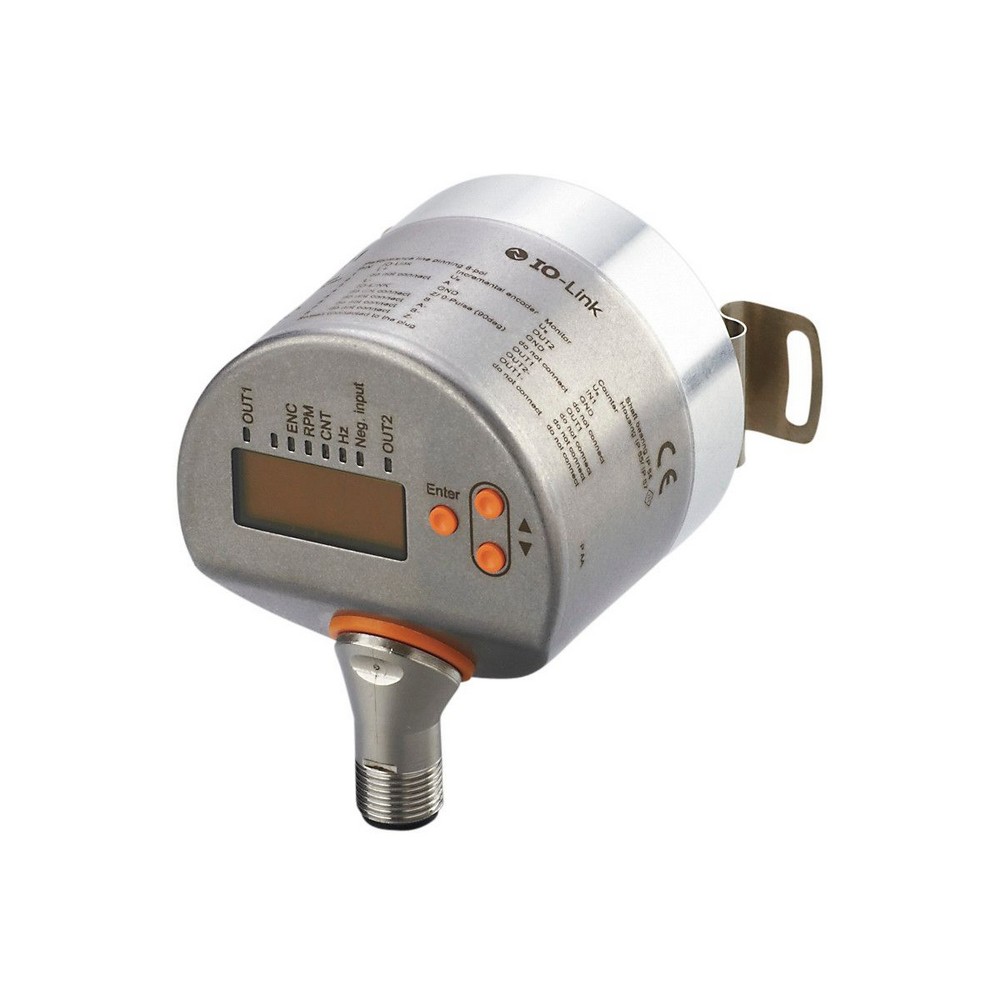

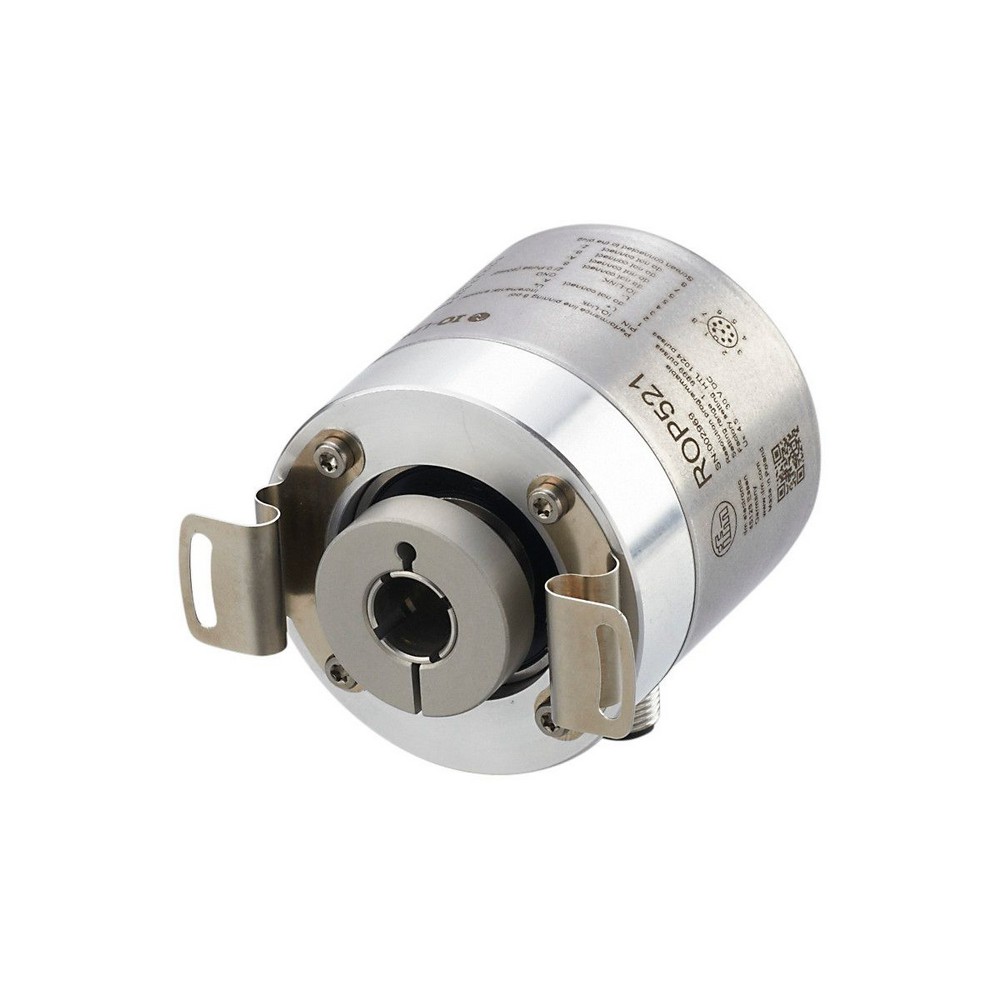

Инкрементальный энкодер с полым валом и дисплеем ROP521

Артикул: ROP521
Ожидается
Под заказ
Код товара INCREMENTAL ENCODER PERFORMANCE LINE
  • Поделиться:
Инкрементальный энкодер с полым валом и дисплеем ROP521
Приложение
Функциональный принципинкрементальный
Система обнаружениямагнитный
Применениеэнкодер; Монитор скорости вращения; счётчик
Электронные данные
Рабочее напряжение [V]4,75...30 DC
Потребление тока [mA] 350
Класс защитыIII
Защита от переполюсовкида
Макс. вращ. электрическая скорость [U/min]12000
Выходы
Электрическое исполнениеHTL/TTL
Частота переключения [kHz]1000
Заводская настройка
Функция выходного сигнала: HTL (50 mA)
Защита от короткого замыканияда
Фазовый сдвиг A и B [°]90
Диапазон измерения/настройки
Разрешение1...10000; (параметризуемый; Заводская настройка: 1024) разрешение
Монитор скорости вращения
Точка срабатывания SP [U/min]-9994...9999
Точка срабатывания SP [Hz]-166,6...166,7
Точка сброса rP [U/min]-9999...9994
Точка сброса rP [Hz]-166,7...166,6
Счётчик
Предустановленная точка1...9999
Точность/ погрешность
Точность [°]0,1
Программное обеспечение / Программирование
Выбор параметровэнкодер; Разрешение; направление вращения; HTL; TTL; Монитор скорости вращения; Разрешение
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM 2
IO-Link проверка1.1
SIO режимда
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. допустимая относительная влажность воздуха [%]95; (конденсация не допускается)
Степень защитыIP 65; (на корпусе: IP 67; на валу: IP 65)
Испытания / одобрения
Ударопрочность
100 г
Вибропрочность
20 г
MTTF [годы]218
Механические данные
Вес [g]481,5
Размеры [mm]O 58 / L = 56,2
Материалфланец: алюминий; корпус: нерж. сталь (1.4521 / 444); разъем: нерж. сталь (1.4401 / 316); окно дисплея: PEI
Макс. оборот, механический [U/min]12000
Макс. пусковой вращающий момент [Nm]2
Reference temperature torque [°C]20
Исполнение валаодностороннее отверстие для вала
Диаметр вала [mm]12
Материал вала
нерж. сталь
Глубина встраивания вала [mm]27
Макс. аксиальное смещение [mm]0,5
Дисплеи / Элементы управления
Дисплей
10-сегментный дисплей, красный/зеленый 4-значный параметризуемый
2 светодиод, жёлтый
5 светодиод, зелёный
Принадлежности
Принадлежности (поставляются в комплекте)
Статорная муфта: 2
электрическое подключение
IO-Link Разъем: 1 x M12, радиальный, может быть использован как аксиальный; Литой корпус: нерж. сталь (1.4401 / 316); Максимальная длина кабеля: 100 m; (IO-Link: max. 20 m)
диаграммы и графики
Импульсная диаграмма
направление вращения по часовой стрелке (со стороны вала)

— RU-RU — ROP521-02 — 12.07.2017

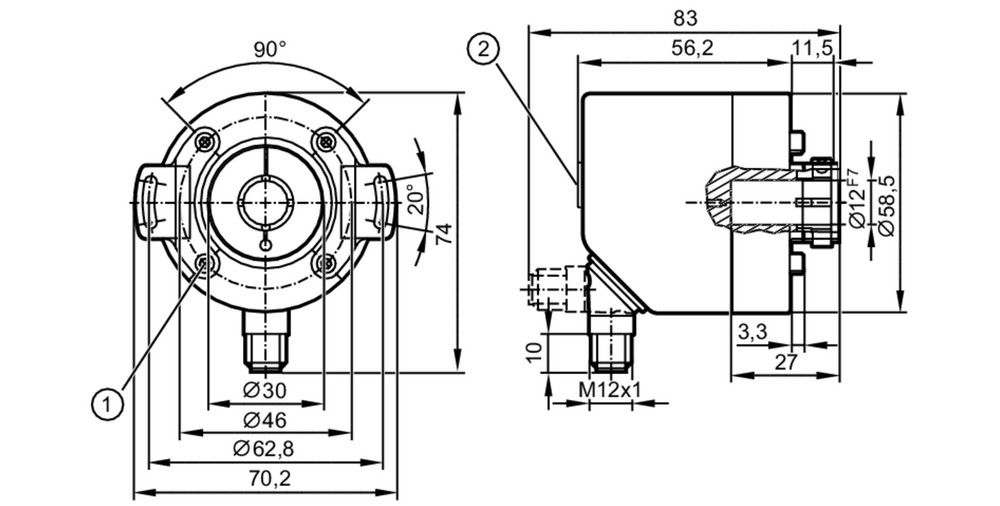

Типовые размеры

1 M3

2 Дисплей

Схема подключения

электрическое подключение

IO-Link

1L+
2не используется
3L-
4IO-Link
5не используется
6не используется
7не используется
8не используется
защитный экранразъем

энкодер

1UB
2A
3GND
4Z/0-Pulse (90 deg)
5B
6A-
7B-
8Z-
защитный экранразъем

счетчик с предварительным набором

1UB
2IN1
3GND
4не используется
5OUT1
6не используется
7не используется
8не используется
защитный экранразъем

Монитор скорости вращения

1UB
2OUT2
3GND
4не используется
5OUT1
6OUT2-
7OUT1-
8не используется
защитный экранразъем

Разъем: 1 x M12, радиальный, может быть использован как аксиальный; Литой корпус: нерж. сталь (1.4401 / 316); Максимальная длина кабеля: 100 m; (IO-Link: max. 20 m)
