Инкрементальный энкодер со сплошным валом RV3500

Артикул: RV3500
Ожидается
Под заказ
Код товара INCREMENTAL ENCODER BASIC LINE
  • Поделиться:
Инкрементальный энкодер со сплошным валом RV3500
Приложение
Функциональный принципинкрементальный
Система обнаружениямагнитный
Электронные данные
Рабочее напряжение [V]4,75...30 DC
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]0,5
Макс. вращ. электрическая скорость [U/min]12000
Выходы
Электрическое исполнениеHTL/TTL
Макс. допустимая токовая нагрузка на каждый выход [mA]50
Частота переключения [kHz]1000
Заводская настройка
Функция выходного сигнала: HTL (50 mA)
Защита от короткого замыканияда
Фазовый сдвиг A и B [°]90
Диапазон измерения/настройки
Разрешение1...10000; (параметризуемый; Заводская настройка: 1024) разрешение
Точность/ погрешность
Точность [°]0,1
Программное обеспечение / Программирование
выбор параметровРазрешение; направление вращения; HTL; TTL
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM 2
IO-Link проверка1.1
SIO режимда
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-40...80
Примечание к температуре окружающей среды
для гибко проложенного кабеля: -25 °C
Температура хранения [°C]-40...80
Макс. допустимая относительная влажность воздуха [%]95; (конденсация не допускается)
Степень защитыIP 65; IP 66; (на корпусе: IP 67; на валу: IP 64)
Испытания / одобрения
Ударопрочность
100 г
Вибропрочность
20 г
MTTF [годы]292
Механические данные
Вес [g]443
Размеры [mm]O 58 / L = 79,5
материалфланец: алюминий; корпус: нерж. сталь (1.4521 / 444); штекерная розетка: PA (полиамид)
Макс. оборот, механический [U/min]12000
Макс. пусковой вращающий момент [Nm]1
Reference temperature torque [°C]20
Исполнение валасплошной вал
Диаметр вала [mm]10
Материал вала
нерж. сталь
Макс. аксиальная нагрузка на вал (на конце вала) [N]40
Макс. радиальная нагрузка на вал (на конце вала) [N]60
Крепежный фланецфланец типа "clamp"
электрическое подключение
IO-Link Кабель: 2 m, O 4,9 mm; радиальный, может быть использован как аксиальный; 5 x 0,14 mm
диаграммы и графики
Импульсная диаграмма
направление вращения по часовой стрелке (со стороны вала)

— RU-RU — RV3500-01 — 04.03.2016

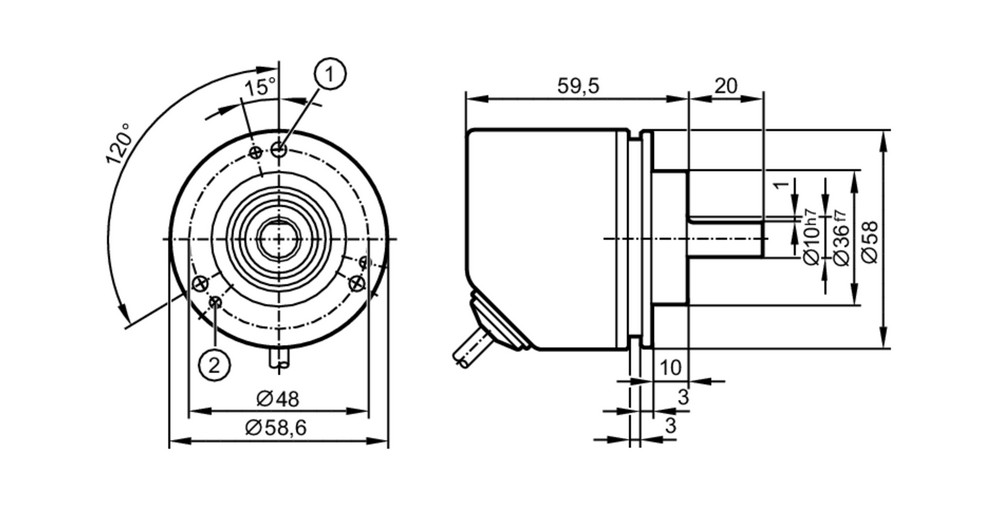

Типовые размеры

1 M4 x 0,7 Глубина 6 mm

2 M3 x 0,5 Глубина 6 mm

Схема подключения

электрическое подключение

Кабель: 2 m, O 4,9 mm; радиальный, может быть использован как аксиальный; 5 x 0,14 mm

IO-Link

коричневыйL+
белыйне используется
синийL-
серыйне используется
черныйIO-Link
защитный экранкорпус

энкодер

коричневыйUB
белыйA
синийGND
серыйB
черныйZ/0-Pulse (90 deg)
защитный экранкорпус
