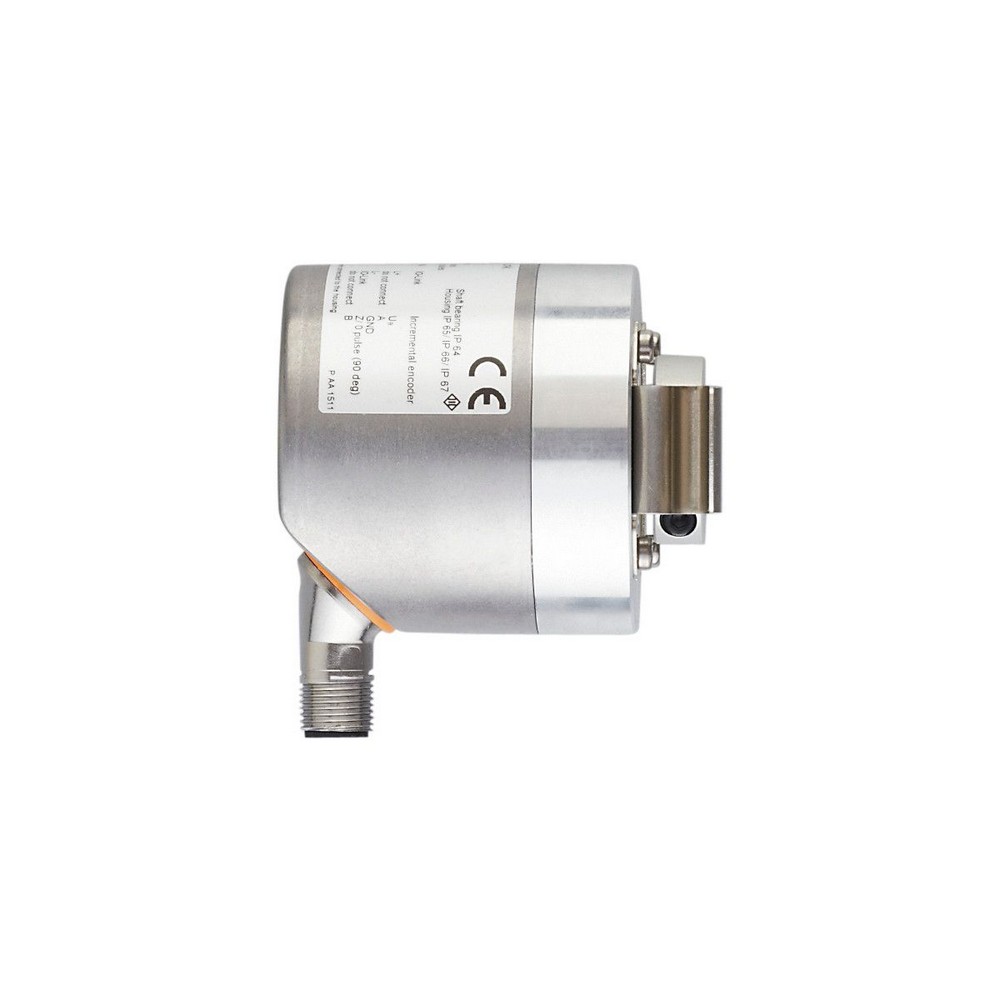

Инкрементальный энкодер с полым валом RO3101

Артикул: RO3101
Ожидается
Под заказ
Код товара INCREMENTAL ENCODER BASIC LINE
  • Поделиться:
Инкрементальный энкодер с полым валом RO3101
Приложение
Функциональный принципинкрементальный
Система обнаружениямагнитный
Электронные данные
Рабочее напряжение [V]4,75...30 DC
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]0,5
Макс. вращ. электрическая скорость [U/min]12000
Выходы
Электрическое исполнениеHTL/TTL
Частота переключения [kHz]1000
Заводская настройка
Функция выходного сигнала: HTL (50 mA)
Защита от короткого замыканияда
Фазовый сдвиг A и B [°]90
Диапазон измерения/настройки
Разрешение1...10000; (параметризуемый; Заводская настройка: 1024) разрешение
Точность/ погрешность
Точность [°]0,1
Программное обеспечение / Программирование
Выбор параметровРазрешение; направление вращения; HTL; TTL
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM 2
IO-Link проверка1.1
SIO режимда
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. допустимая относительная влажность воздуха [%]95; (конденсация не допускается)
Степень защитыIP 65; IP 66; (на корпусе: IP 67; на валу: IP 65)
Испытания / одобрения
Ударопрочность
100 г
Вибропрочность
20 г
MTTF [годы]292
Механические данные
Вес [g]430
Размеры [mm]O 58,5 / L = 69
Материалфланец: алюминий; корпус: нерж. сталь (1.4521 / 444); разъем: нерж. сталь (1.4401 / 316)
Момент затяжки [Nm] 0,7; (Крепежный винт)
Макс. оборот, механический [U/min]12000
Макс. пусковой вращающий момент [Nm]2
Reference temperature torque [°C]20
Исполнение валаодностороннее отверстие для вала
Диаметр вала [mm]12
Материал вала
нерж. сталь
Глубина встраивания вала [mm]27
Макс. аксиальное смещение [mm]0,5
электрическое подключение
IO-Link Разъем: 1 x M12, радиальный, может быть использован как аксиальный; Литой корпус: нерж. сталь (1.4401 / 316); Максимальная длина кабеля: 100 m; (IO-Link: max. 20 m)
диаграммы и графики
Импульсная диаграмма
направление вращения по часовой стрелке (со стороны вала)

— RU-RU — RO3101-02 — 12.07.2017

Типовые размеры

1 M3 x 0,5 Глубина 6 mm

Схема подключения

электрическое подключение

IO-Link

1L+
2не используется
3L-
4IO-Link
5не используется
защитный экранразъем

энкодер

1UB
2A
3GND
4Z/0-Pulse (90 deg)
5B
защитный экранразъем

Разъем: 1 x M12, радиальный, может быть использован как аксиальный; Литой корпус: нерж. сталь (1.4401 / 316); Максимальная длина кабеля: 100 m; (IO-Link: max. 20 m)
