Мастер IO-Link с интерфейсом EtherNet/IP AL1920

Артикул: AL1920
Ожидается
Под заказ
Код товара IO-Link Master CL EIP 8P IP20
  • Поделиться:

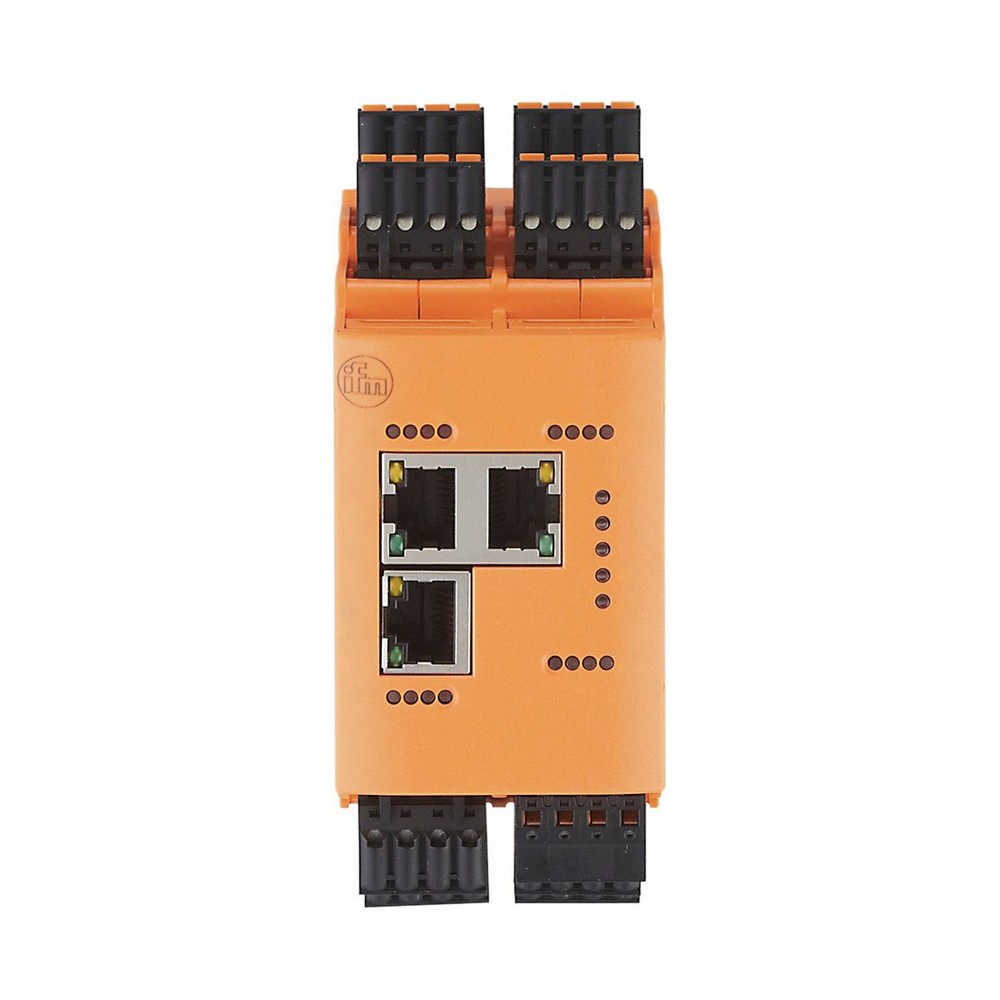

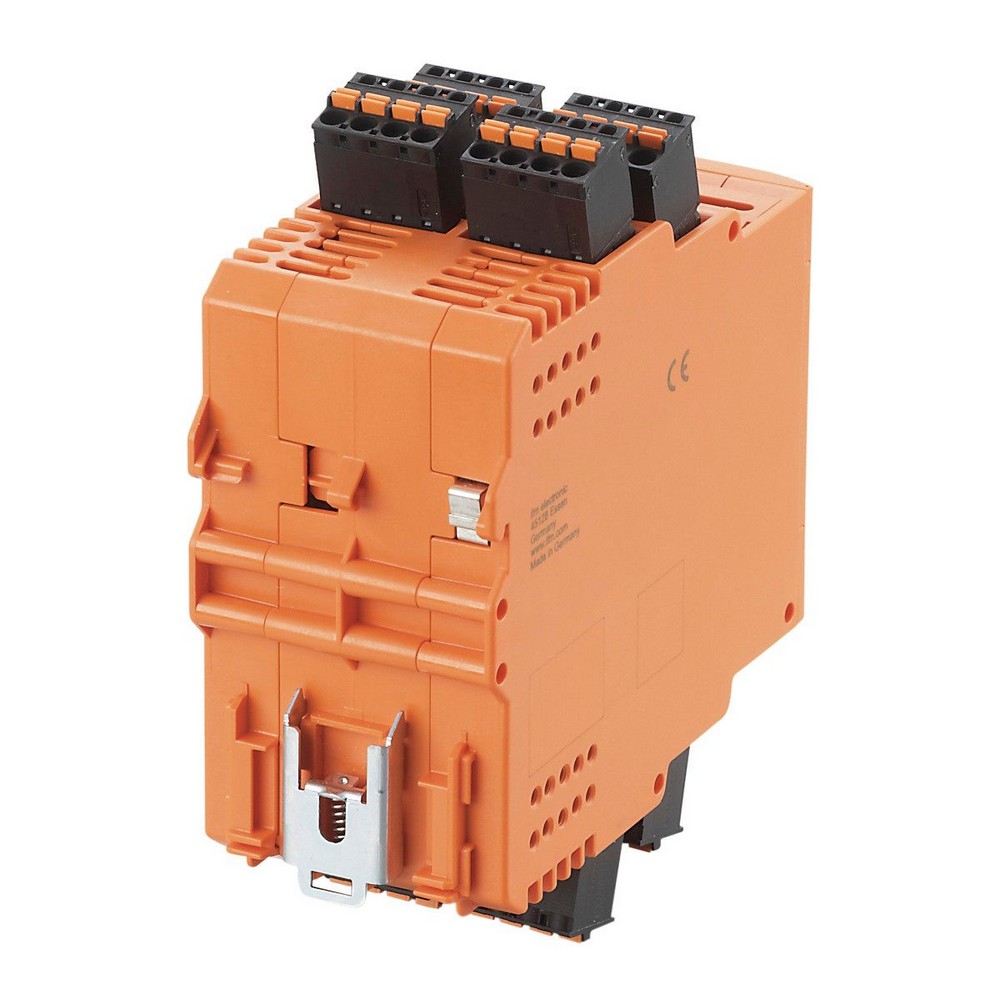

Мастер IO-Link с интерфейсом EtherNet/IP AL1920
Приложение
ПрименениеМодули ввода / вывода для использования в шкафу управления
Электронные данные
Рабочее напряжение [V]20...30 DC; (US; по SELV/PELV)
Потребление тока [mA]300...3900; (US)
Класс защитыIII
питание датчика US
Макс. общая токовая нагрузка [A]3,6
Входы/выходы
Общее количество входов и выходов16; (конфигурируемый)
Количество входов и выходовКоличество цифровых входов: 8; Количество цифровых выходов: 8
Входы
Количество цифровых входов8; (IO-Link Port Class A)
Коммутационный уровень high [V]11...30
Коммутационный уровень low [V]0...5
Аналоговые входы защищены от короткого замыканияда
Выходы
Количество цифровых выходов8; (IO-Link Port Class A)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Защита от короткого замыканияда
интерфейсы
Коммуникационный интерфейсEthernet; IO-Link
ДополнениеПоддерживаемые топологии сети; строка; кольцо; DLR
Ethernet - EtherNet/IP
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи10; 100
протоколEtherNet/IP
Заводские настройки
IP-адресс: 192.168.1.250
маска подсети: 255.255.255.255
IP - адрес шлюза: 0.0.0.0
MAC-адресс: см. типовую бирку
Ethernet - Internet of Things
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи10; 100
протоколTCP/IP JSON
Заводские настройки
IP-адресс: 169.254.x.x
маска подсети: 255.255.0.0
IP - адрес шлюза: 0.0.0.0
MAC-адресс: см. типовую бирку
IO-Link Master
Способ передачиCOM 1 / COM 2 / COM 3
IO-Link проверка1.1
Количество портов класса А8
Условия эксплуатации
Температура окружающей среды [°C]-25...65
Температура хранения [°C]-25...85
Макс. допустимая относительная влажность воздуха [%]90
Степень защитыIP 20
Испытания / одобрения
ЭMC
EN 61000-6-2
EN 61000-6-4
MTTF [годы]90
Механические данные
Вес [g]329
материалкорпус: PA (полиамид)
Принадлежности
Принадлежности (поставляются в комплекте)
Разъём Combicon: 9
Примечания
Примечания
Дополнутельную информацию, пожалуйста, смотрите в инструкции по эксплуатации.
Упаковочная величина1 шт.
электрическое подключение - Ethernet
Ethernet/IP X21, X22Разъем: RJ45

— RU-RU — AL1920-00 — 24.03.2017

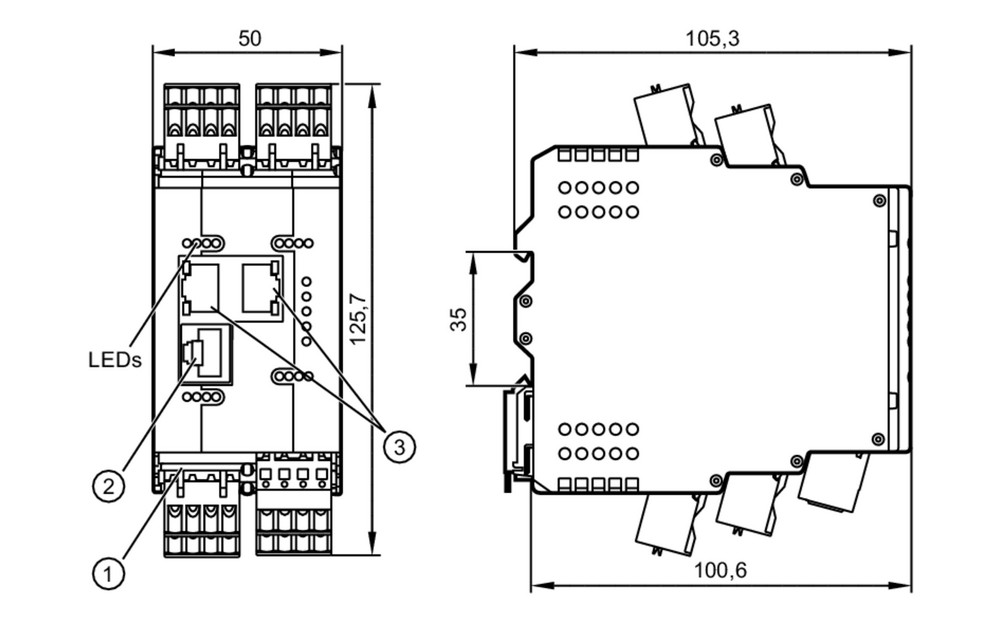

Типовые размеры

1 Разъём Combicon

2 IoT-Port

3 Ethernet интерфейс

Схема подключения

электрическое подключение

напряжение питания X31

1GND (US)
2GND (US)
3+ 24 V DC (US)
4+ 24 V DC (US)

IO-Link Port Class A X01...X08

1Sensorversorgung (US) L+
2Цифровой вход
3Sensorversorgung (US) L-
4C/Q IO-Link

электрическое подключение - Ethernet

Ethernet/IP X21, X22

1TX +
2TX -
3RX +
4не используется
5не используется
6RX -
7не используется
8не используется

IoT X32

1TX +
2TX -
3RX x
4не используется
5не используется
6RX -
7не используется
8не используется

Разъем: RJ45
