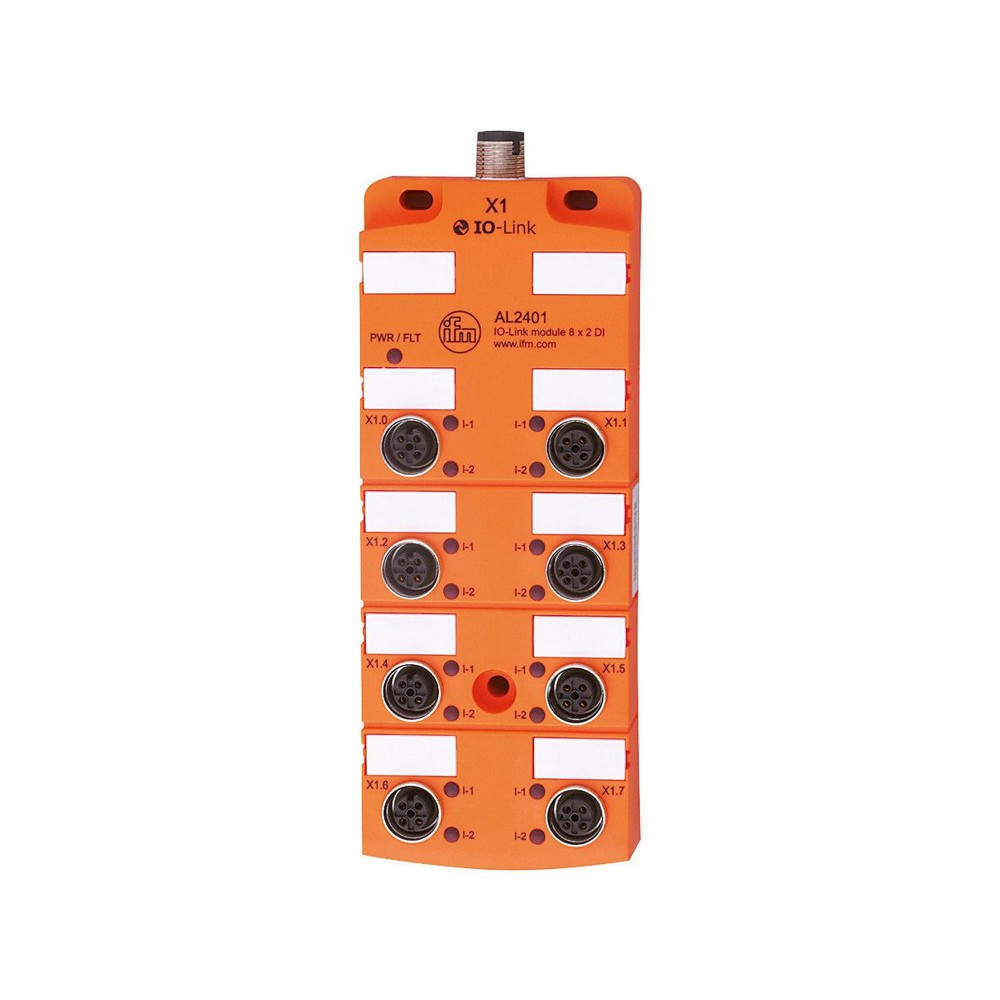

IO-Link модуль CompactLine AL2401

Артикул: AL2401
Ожидается
Под заказ
Код товара IO-Link module 8 x 2 DI IP 67
  • Поделиться:
IO-Link модуль CompactLine AL2401
Электронные данные
Рабочее напряжение [V]18...30 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 850; (через IO-Link; для подачи питания от мастера IO-Link: 200 mA)
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 16
Входы
Количество цифровых входов16; (8 x 2)
Входная цепь цифровых входовPNP
Макс. суммарный ток нагрузки входов [mA]800
Ограничение входного тока [mA]15
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаIO-Link
интерфейсы
Коммуникационный интерфейсIO-Link
IO-Link Device
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора555d / 00 02 2Bh
SIO режимнет
Аналоговые рабочие данные1
Бинарные рабочие данные24
Миним.время рабочего цикла [ms]2,9
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
MTTF [годы]164
Механические данные
Вес [g]382,5
материалPA (полиамид); Разъём: латунь никелированн.; O-кольцо: FKM
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (необязательные)
Муфта из нержавеющей стали, для установки в случае сильной механической нагрузки , E70402
Примечания
Примечания
Прибор предназначен только для применения, которое отвечает требованиям стандарта NFPA 79
Устройство должно работать с IO-Link спецификацией V1.1.2.
Максимальная длина кабеля IO-Link 20 метров.
Упаковочная величина1 шт.
электрическое подключение - Подключение к процессу
Разъем: M12
электрическое подключение - IO-Link
Разъем: M12

— RU-RU — AL2401-00 — 29.08.2016

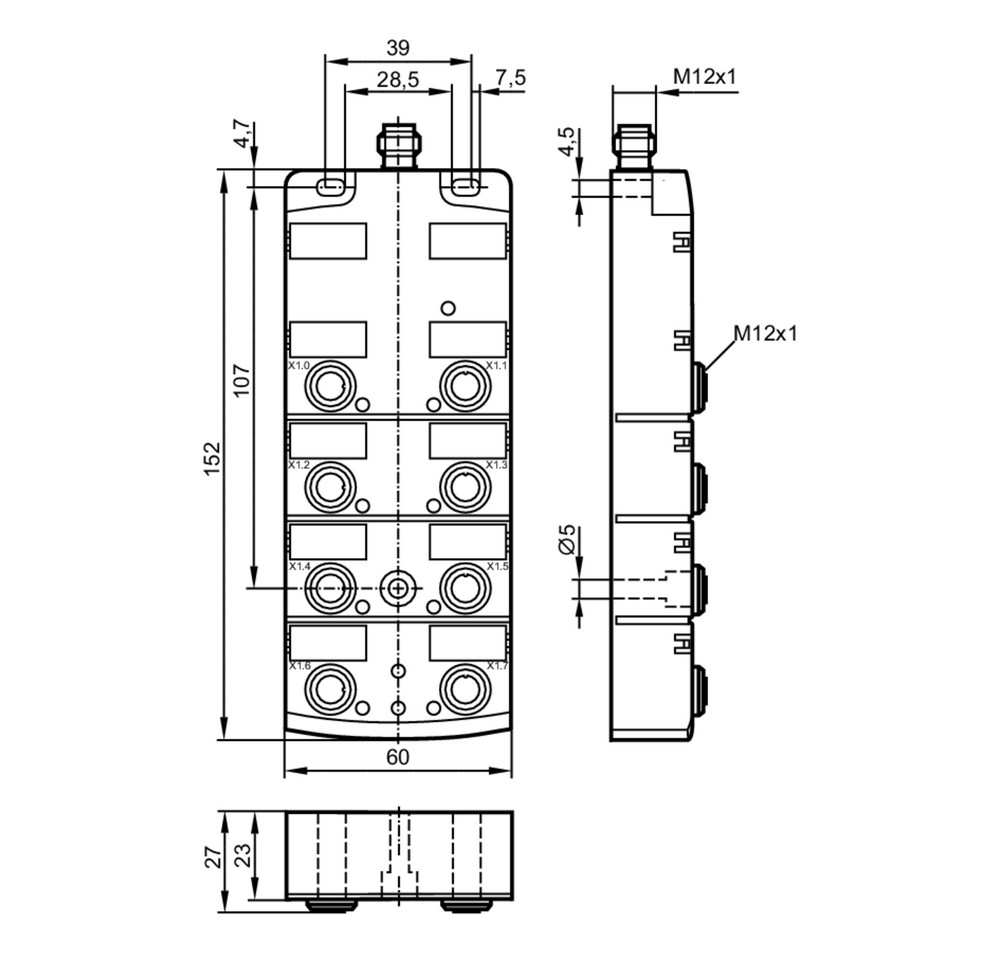

Типовые размеры

Схема подключения

электрическое подключение - Подключение к процессу

Входы X1.0...X1.7
1Питание датчика +24 V
2IN 2
3Питание датчика 0 V
4IN 1
5не используется

Разъем: M12

электрическое подключение - IO-Link

1UB +
2не используется
3UB -
4IO-Link

Разъем: M12
