IO-Link модуль CompactLine AL2230

Артикул: AL2230
Ожидается
Под заказ
Код товара IO-Link Module 6x2 DO M12 IP69K
  • Поделиться:

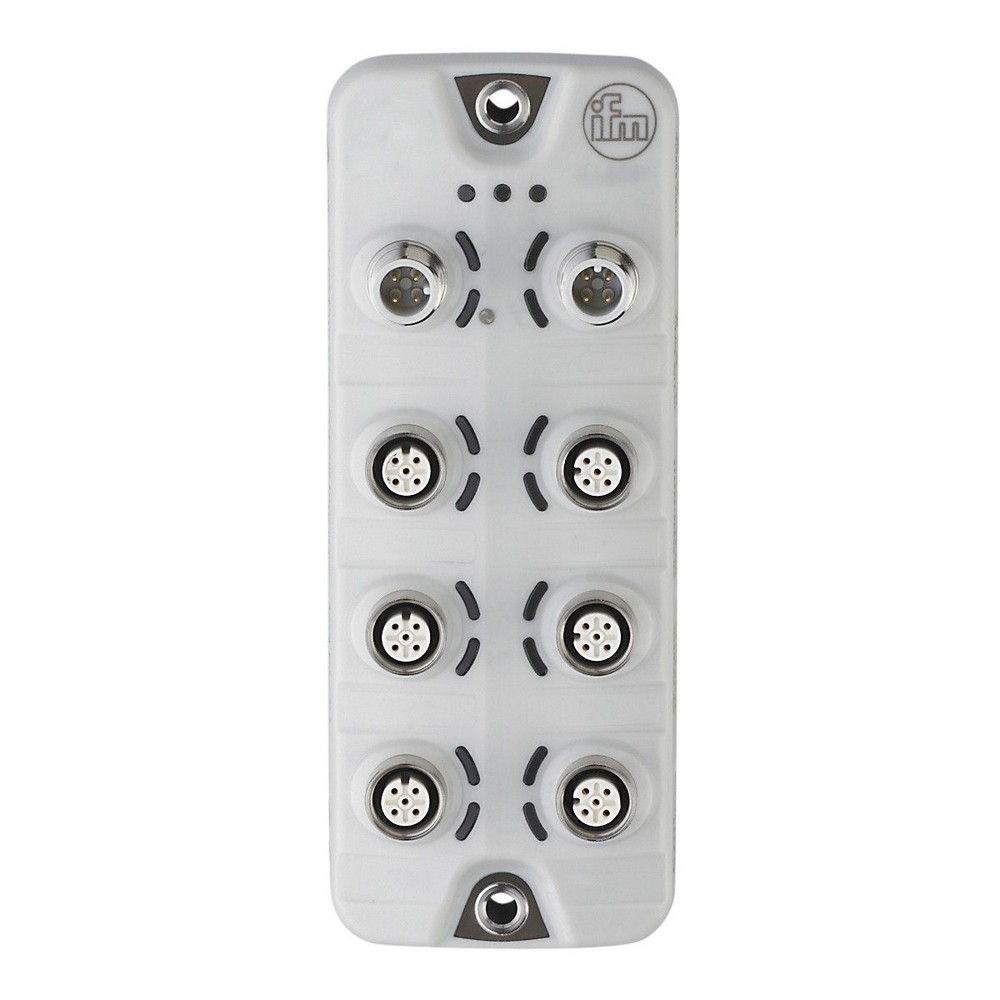

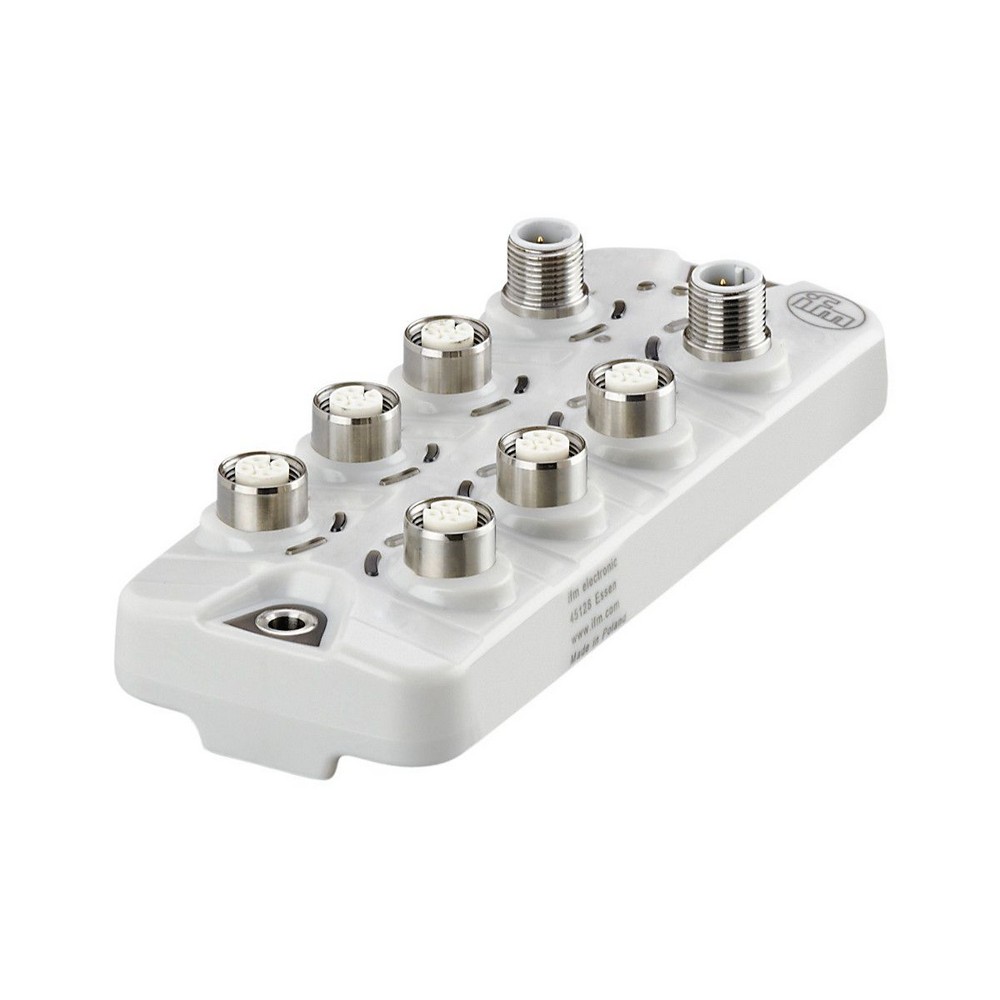

IO-Link модуль CompactLine AL2230
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]50
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 12
Выходы
Количество цифровых выходов12
Функция выходного сигналаTransistor_PNP
Макс. допустимая токовая нагрузка на каждый выход [mA]1800
Гальваническая развязкада
интерфейсы
Коммуникационный интерфейсIO-Link
IO-Link Device
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора893 d / 00 03 7D h
SIO режимнет
Миним.время рабочего цикла [ms]5,6
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Температура хранения [°C]-25...70
Степень защитыIP 68; IP 69K
Испытания / одобрения
ЭMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
Механические данные
Вес [g]314
Размеры [mm]26 x 59,3 x 152
материалкорпус: PA (полиамид) серый; Разъём: нерж. сталь (1.4404 / 316L)
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (необязательные)
защитные заглушки M12
Примечания
Упаковочная величина1 шт.
электрическое подключение - Выходы
X1.0...X1.5 Разъем: M12
электрическое подключение - напряжение питания
X31 Разъем: M12
электрическое подключение - IO-Link
IO-Link Разъем: M12

— RU-RU — AL2230-01 — 23.03.2017

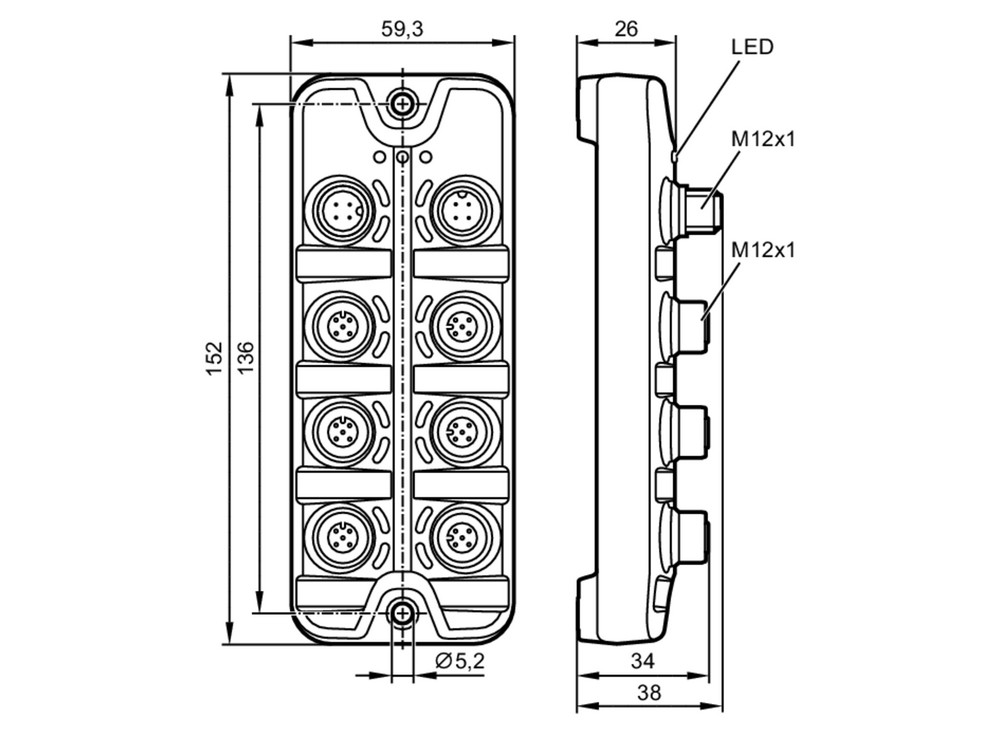

Типовые размеры

Схема подключения

электрическое подключение - Выходы

X1.0...X1.5

1не используется
2DO2
3GND (UA)
4DO1
5не используется

Разъем: M12

электрическое подключение - напряжение питания

X31

1+ 24 V DC (UAL)
2GND (UAR)
3GND (UAL)
4+ 24 V DC (UAR)

Разъем: M12

электрическое подключение - IO-Link

IO-Link

1+ 24 V DC (US)
2не используется
3GND (US)
4IO-Link

Разъем: M12
