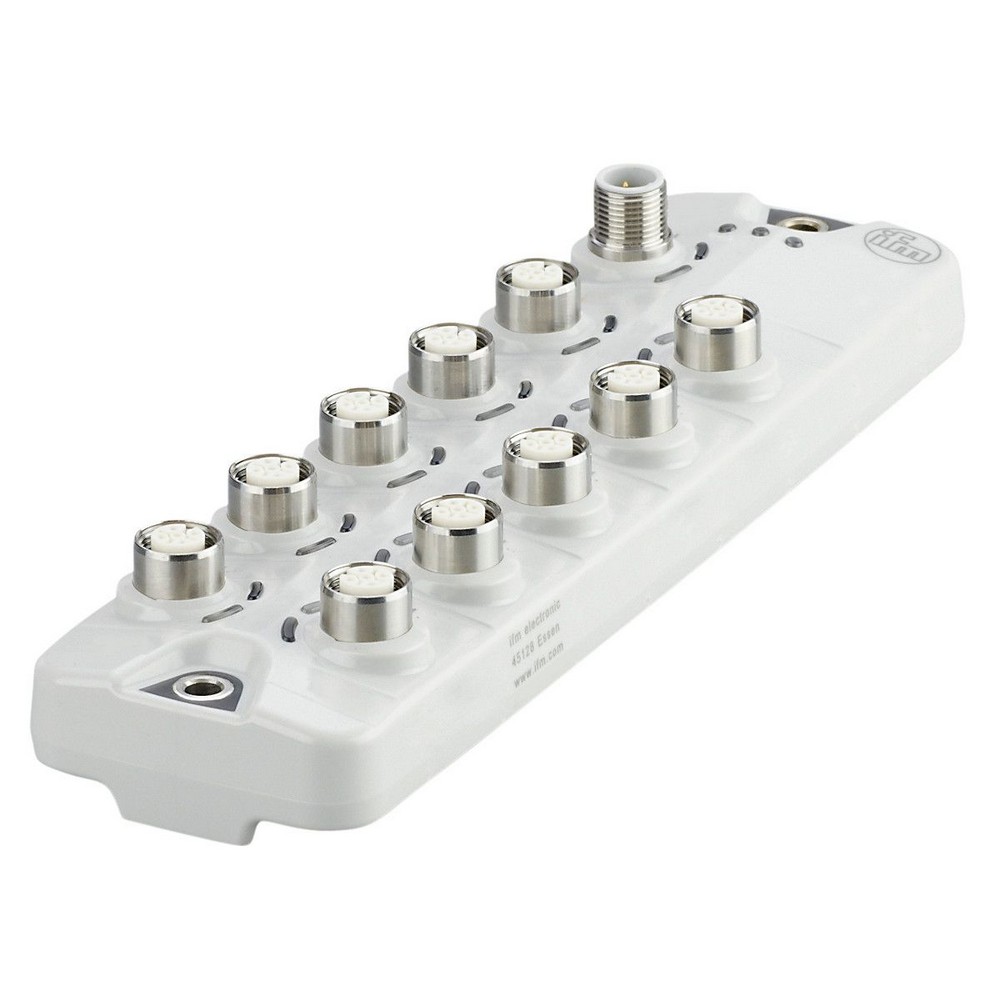

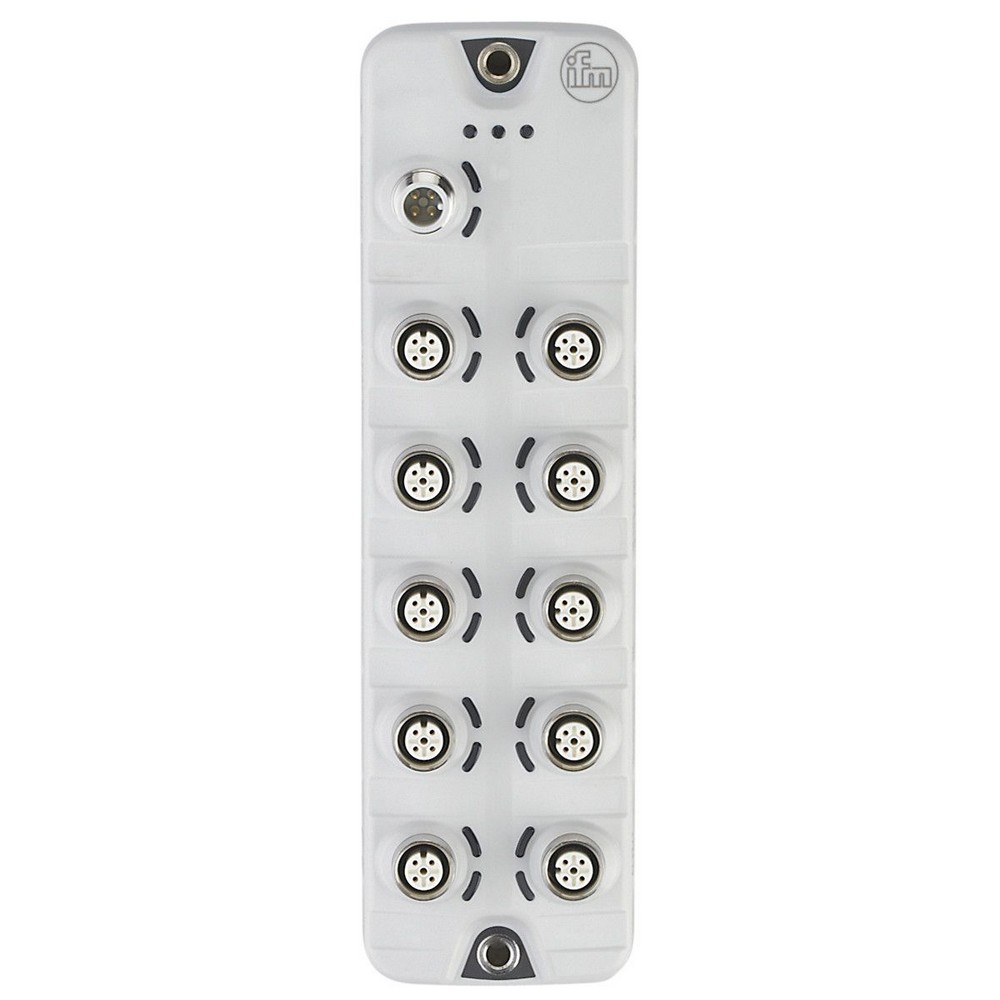

IO_Link_Eingangsmodul AL2241

Артикул: AL2241
Ожидается
Под заказ
Код товара IO-Link Module 10x2 DI M12 IP69K
  • Поделиться:
IO_Link_Eingangsmodul AL2241
Электронные данные
Рабочее напряжение [V]18...30 DC
Номинальное напряжение DC [V]24
Потребление тока [mA]50
Мощность [W]26,4
Ток нагрузки на один порт [A]0,1
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 20
Входы
Количество цифровых входов20; (10 x 2 PNP тип 2 в соответствии с IEC 61131-2)
Напряжение питания [V]16...30
Питание выходов датчикаIO-Link
Интерфейсы
Коммуникационный интерфейсIO-Link
Стандарт SDCIIEC 61131-9
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
IO-Link ID прибора940 d / 00 03 AC h
SIO режимнет
Нужный тип портаA
Миним.время рабочего цикла [ms]4,3
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Температура хранения [°C]-25...70
Макс. допустимая относительная влажность воздуха [%]75; (5...75)
Макс. высота над уровнем моря [m]2000
Степень защитыIP 68; IP 69K
Испытания / одобрения
ЭMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
Механические данные
Вес [g]406
Материалкорпус: PA (полиамид) серый; Разъём: нерж. сталь (1.4404 / 316L)
Дисплеи / Элементы управления
Дисплей
режим работы1 светодиод, зелёный
неисправность1 светодиод, красный
Функции дисплея1 светодиод, жёлтый
Принадлежности
Принадлежности (необязательные)
защитная кожух для разъема М12
Примечания
Упаковочная величина1 шт.
электрическое подключение - Входы
X1.0...X1.9Разъем: 10 x M12
электрическое подключение - IO-Link
X1Разъем: 1 x M12

— RU-RU — AL2241-00

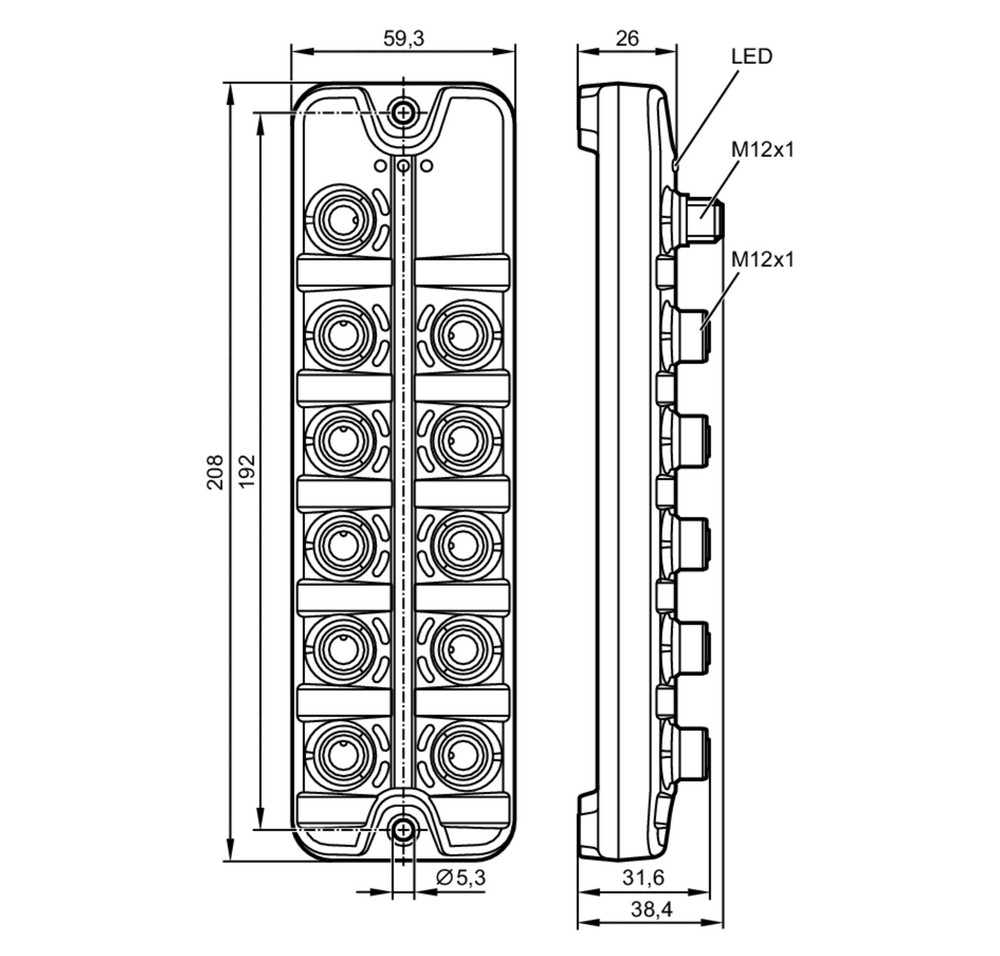

Типовые размеры

Схема подключения

электрическое подключение - Входы

X1.0...X1.9

1Питание датчика + 24 V DC (US)
2Цифровой вход DI2
3Питание датчика GND (US)
4Цифровой вход DI1
5не используется

Разъем: 10 x M12

электрическое подключение - IO-Link

X1

1+ 24 V DC (US)
2не используется
3GND (US)
4IO-Link

Разъем: 1 x M12
