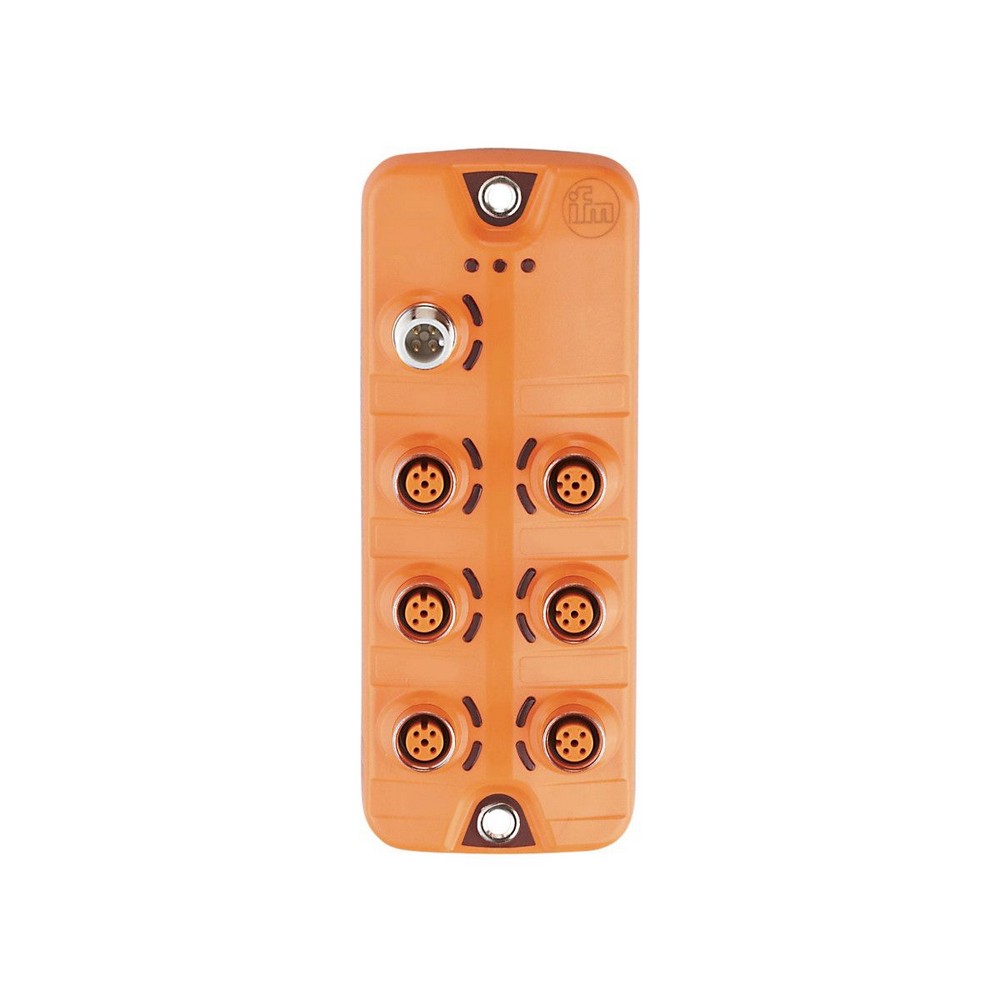

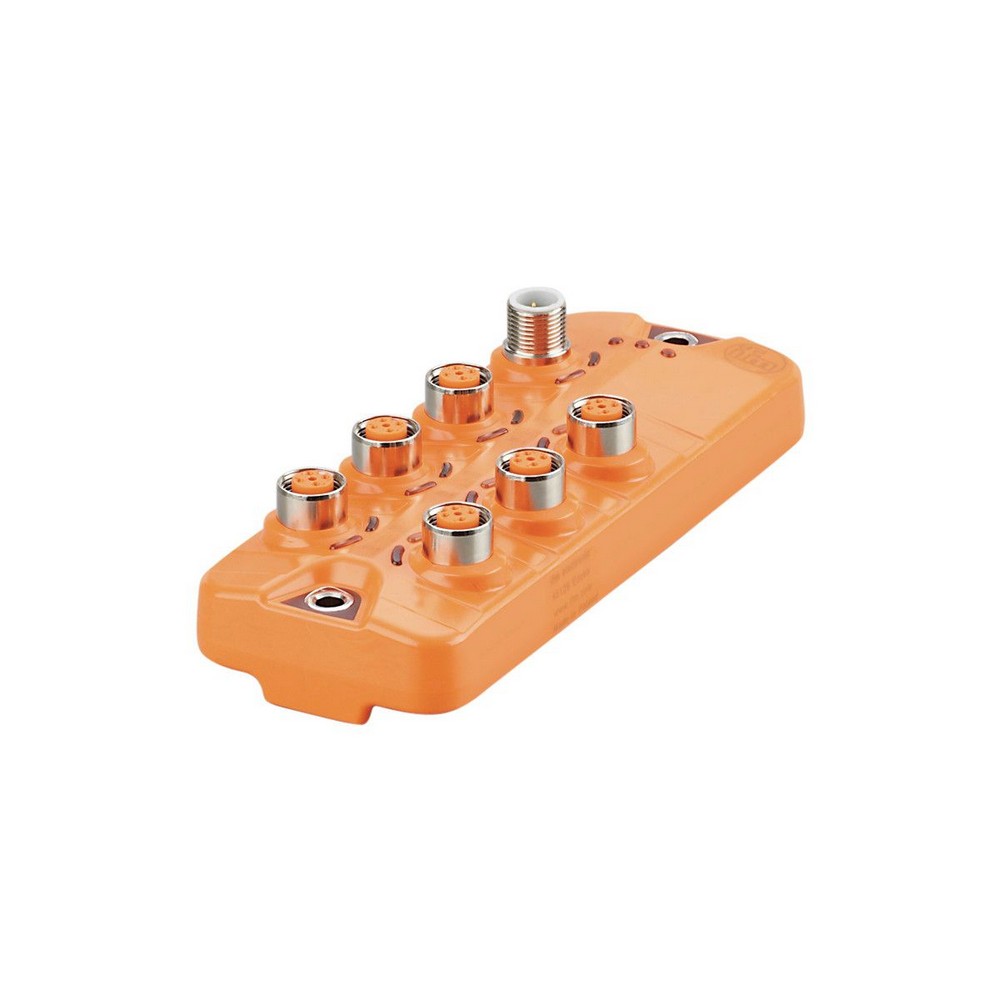

IO_Link_Eingangsmodul AL2340

Артикул: AL2340
Ожидается
Под заказ
Код товара IO-Link Module 6x2 DI M12 IP67
  • Поделиться:
IO_Link_Eingangsmodul AL2340
Электронные данные
Рабочее напряжение [V]18...30 DC
Номинальное напряжение DC [V]24
Потребление тока [mA]50
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 6
Входы
Количество цифровых входов6; (6x2 PNP)
Макс. суммарный ток нагрузки входов [mA]700
Питание выходов датчикаIO-Link
Выходы
Диапазон напряжения DC16...30
Интерфейсы
Коммуникационный интерфейсIO-Link
Стандарт SDCIIEC 61131-9
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
IO-Link ID прибора995 d / 00 03 E3 h
SIO режимнет
Нужный тип портаA
Миним.время рабочего цикла [ms]4,3
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Температура хранения [°C]-25...70
Макс. допустимая относительная влажность воздуха [%]75; (5...75)
Макс. высота над уровнем моря [m]2000
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
Механические данные
Вес [g]289
Материалкорпус: PA (полиамид) оранжевый; Разъём: латунь никелированн.
Дисплеи / Элементы управления
Дисплей
режим работы1 светодиод, зелёный
неисправность1 светодиод, красный
Функции дисплея1 светодиод, жёлтый
Принадлежности
Принадлежности (необязательные)
защитная кожух для разъема М12
Примечания
Упаковочная величина1 шт.
электрическое подключение - Входы
X1.0...X1.5Разъем: 6 x M12
электрическое подключение - IO-Link
X1Разъем: 1 x M12

— RU-RU — AL2340-00

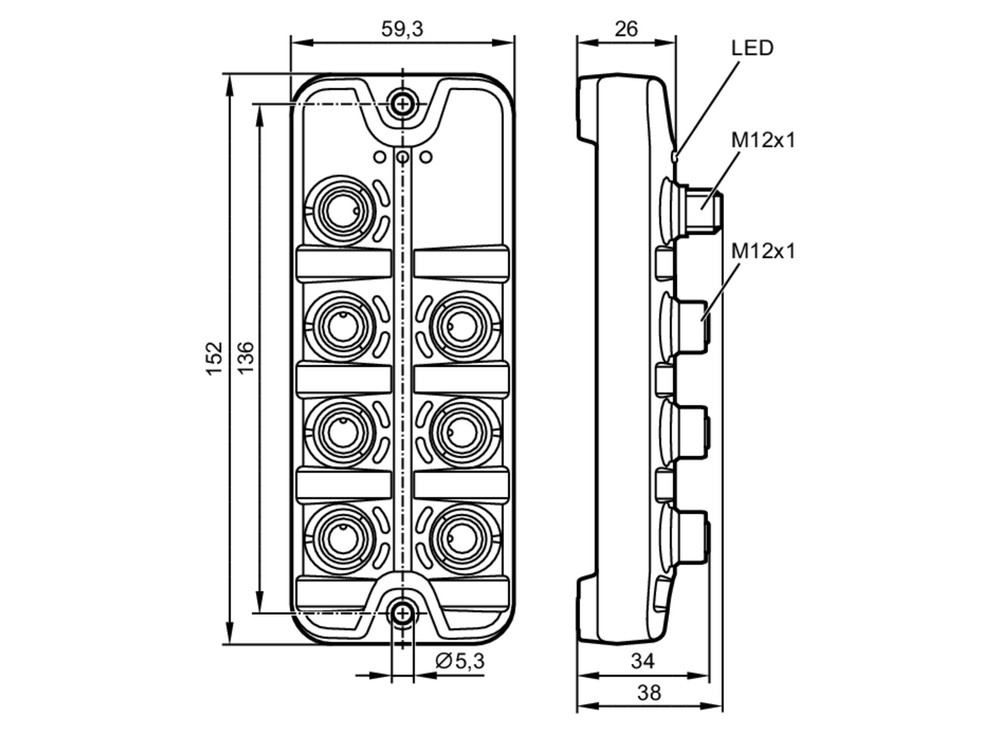

Типовые размеры

Схема подключения

электрическое подключение - Входы

X1.0...X1.5

1Питание датчика + 24 V DC (US)
2Цифровой вход DI2
3Питание датчика GND (US)
4Цифровой вход DI1
5не используется

Разъем: 6 x M12

электрическое подключение - IO-Link

X1

1+ 24 V DC (US)
2не используется
3GND (US)
4IO-Link

Разъем: 1 x M12
