Артикул: AL2410
Ожидается
Под заказ

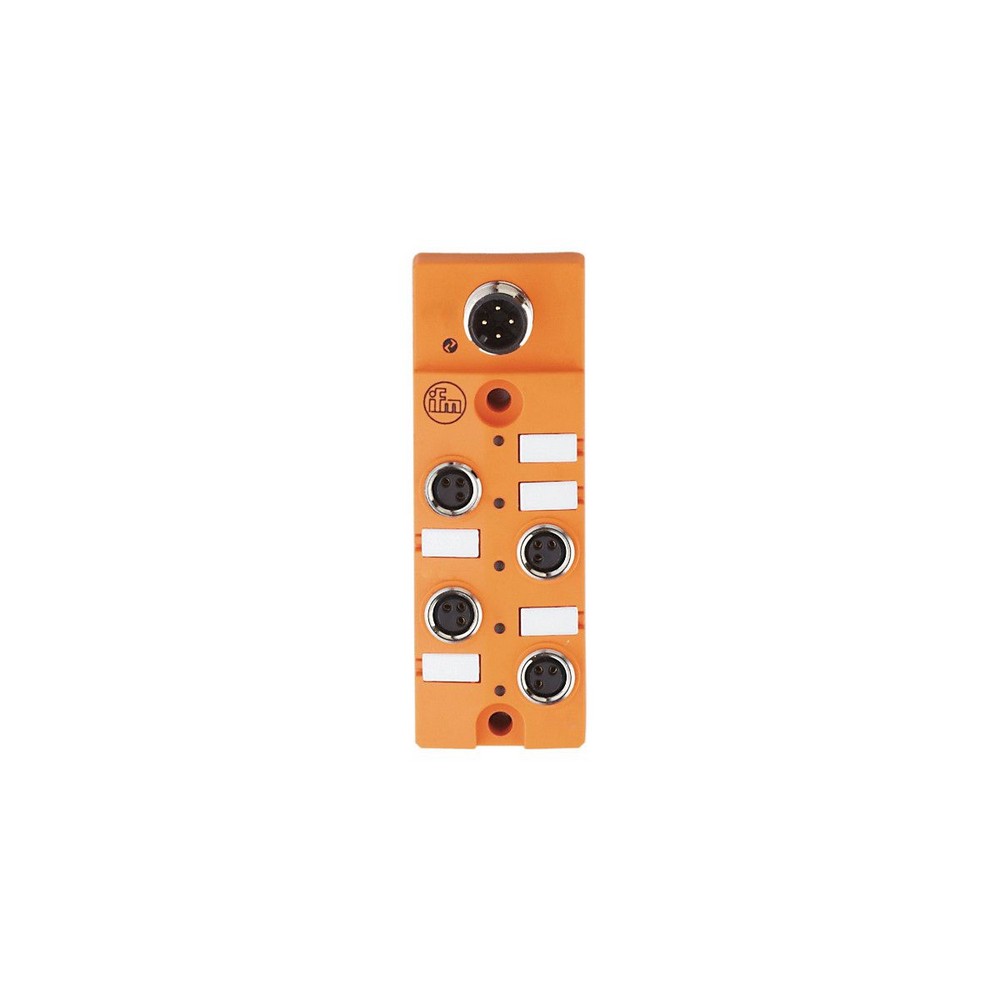

Код товара IO-Link module 4 DI M8 IP 67
  • Поделиться:
Электронные данные
Рабочее напряжение [V]18...30 DC; ("supply class 2" согласно cULus)
Потребление тока [mA]450
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
Макс. суммарный ток нагрузки входов [mA]400
Ограничение входного тока [mA]15
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
интерфейсы
Коммуникационный интерфейсIO-Link
IO-Link Device
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора0x000315
SIO режимнет
Бинарные рабочие данные32
Миним.время рабочего цикла [ms]2,9
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Температура хранения [°C]-25...85
Макс. допустимая относительная влажность воздуха [%]90; (без конденсации)
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
Механические данные
Вес [g]144,2
материалPBT (полибутилентерефталат); Разъём: латунь никелированн.; O-кольцо: FKM
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
маркер
защитные заглушки: 2
Принадлежности (необязательные)
Защитный колпачок: M8, E73005
Примечания
Примечания
Прибор предназначен только для применения, которое отвечает требованиям стандарта NFPA 79
Устройство должно работать с IO-Link спецификацией V1.1.2.
Максимальная длина кабеля IO-Link 20 метров.
Упаковочная величина1 шт.
электрическое подключение - Входы
Разъем: 4 x M8
электрическое подключение - IO-Link
Разъем: 1 x M12

— RU-RU — AL2410-00 — 03.03.2017

Типовые размеры

Схема подключения

электрическое подключение - Входы

Входы X1.0...X1.3
1Питание датчика +24 V
3Питание датчика -
4вход данных

Разъем: 4 x M8

электрическое подключение - IO-Link

IO-Link
1L +
2не используется
3L -
4C/Q / IO-Link

Разъем: 1 x M12
