Датчик для обнаружения предельного уровня LMT292

Артикул: LMT292
Ожидается
Под заказ
Код товара LMBCE-A34E-QPKG-2/US
  • Поделиться:
Датчик для обнаружения предельного уровня LMT292
Приложение
Установкаподходит для установки с имеющимися адаптерами вилочного датчика
СредаЖидкие среды
Рекомендуемые средыВода; жидкости на водной основе; масла; маслосодержащие среды
Запрещается использовать дляСм. инструкцию по эксплуатации, глава "Применение в соответствии с назначением"
Длина зонда [mm]28
Давление в резервуаре [bar]-1...40; (применения, попадающие под действие Немецкого федерального закона о воде : -0,5...10 bar)
масло
Температура измеряемой среды [°C]-25...100; (применения, попадающие под действие Немецкого федерального закона о воде 0...100 °C)
Кратковременная температура среды [°C]-25...150; (1 h; применения, попадающие под действие Немецкого федерального закона о воде : 0...100 °C)
Вода
Температура измеряемой среды [°C]-25...85; (применения, попадающие под действие Немецкого федерального закона о воде : 0...85 °C)
Кратковременная температура среды [°C]-25...150; (1 h; применения, попадающие под действие Немецкого федерального закона о воде : 0...100 °C)
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link
Электрическое исполнениеPNP
Количество цифровых выходов2
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Заводская настройкажидкости на водной основе
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора0x0001C1
ПрофилиSmart Sensor: Process Data Variable; Device Identification
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-20...85
Примечание к температуре окружающей среды
Температура измеряемой среды 100...150 °C
-40...60 °C
Температура хранения [°C]-40...85
Степень защитыIP 68; IP 69K
Испытания / одобрения
РазрешениеWHG; Сертификат General building authority; предотвращение переполнения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-4открытые резервуары
DIN EN 61000-6-3закрытые резервуары
Ударопрочность
DIN EN 60068-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-620 г (10...2000 Hz)
MTTF [годы]222,77
Сертификат UL
Регистрационный номер ULH001
Механические данные
Вес [g]295,5
материалнерж. сталь (1.4404 / 316L); PEEK; PEI; FKM
Материалы корпуса в контакте с изм. средойPEEK
Подключение к процессуG 3/4 внешняя резьба
Характеристика поверхности Ra/Rz частей в контакте со средой 0,8
Дисплеи / Элементы управления
Дисплей
Состояние выходаСветодиоды, жёлтый
Рабочее состояниеСветодиоды, зелёный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — LMT292-00 — 11.02.2015

Типовые размеры

1 Момент затяжки 35 Nm

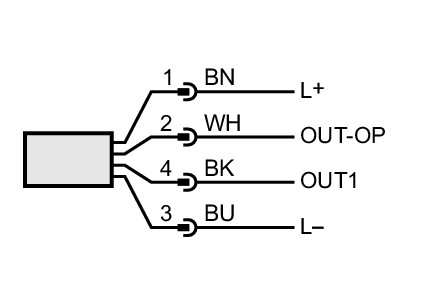

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:Коммутационный выход
OUT-OPКоммутационный выход предотвращение переполнения в соответствии с Немецким федеральным законом о воде (WHG)
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
