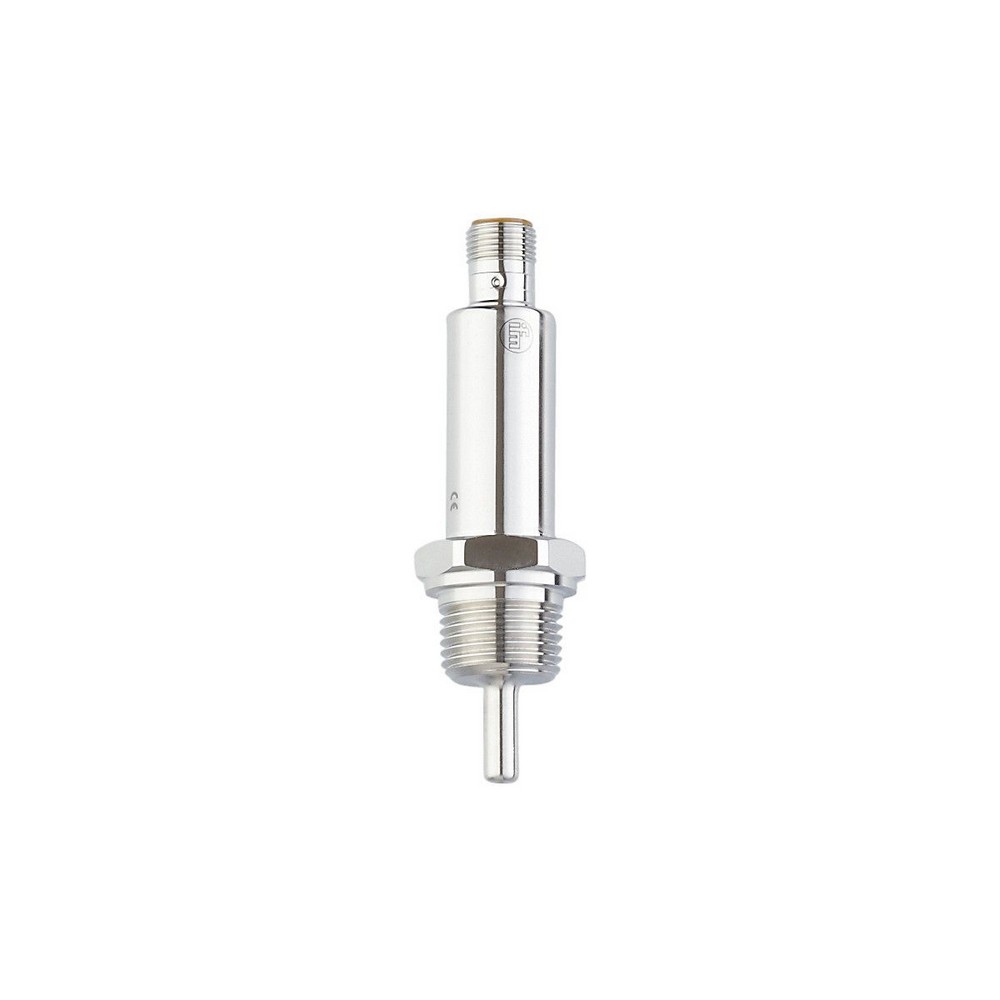

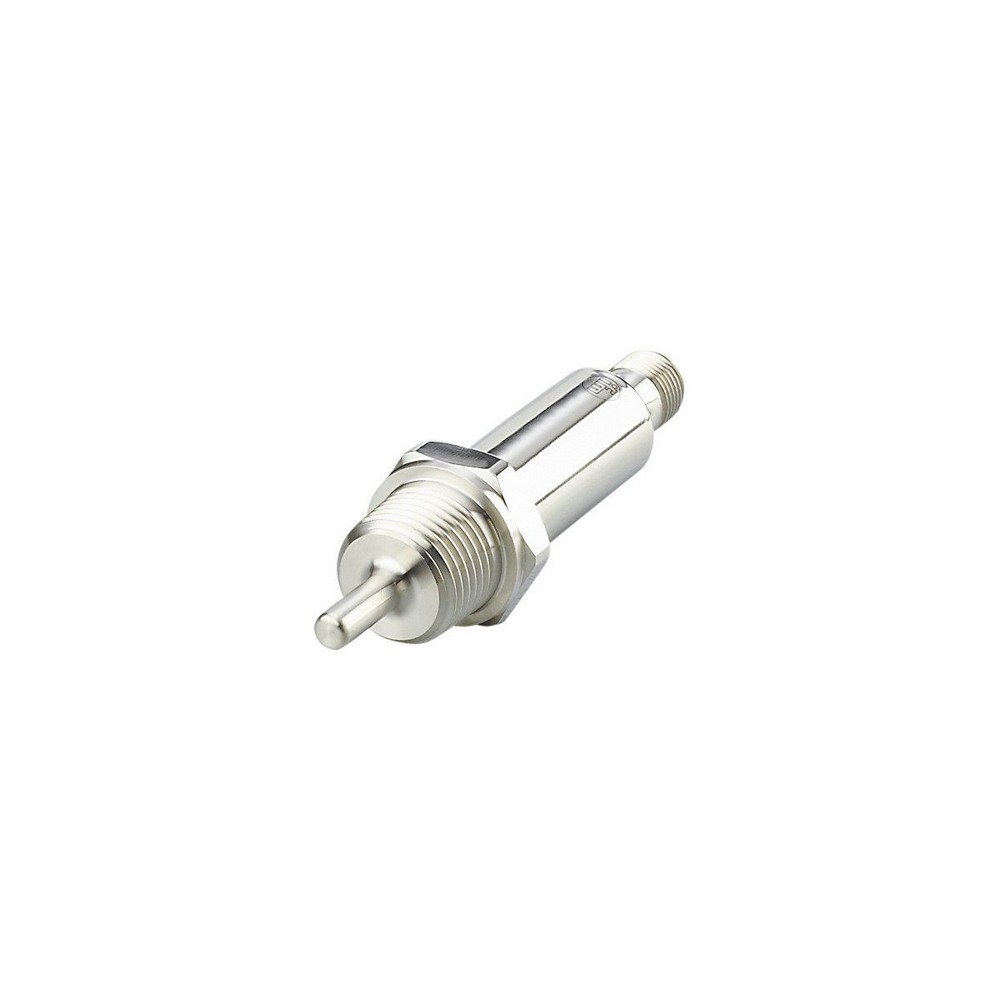

Датчик температуры с IO-Link TV7303

Артикул: TV7303

Ожидается

Под заказ

Код товара	TV7-030FLEN12-QFRVG/US

Описание

Приложение

Измерительный элемент

1 x Pt 1000; (to DIN EN 60751, класс A)

Среда

Жидкие или газообразные среды

Предел прочности по давлению [bar]

300

Примечание к прочности по давлению


датчик
При установке в адаптеры действительна спецификация адаптера

Электронные данные

Рабочее напряжение [V]

18...32 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал; IO-Link; (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Диапазон измерения/настройки

Диапазон измерения [°F]

-58...302

Точка срабатывания SP [°F]

-57,6...302

Точка сброса rP [°F]

-58...301,6

с шагом в [°F]

0,1

Разрешение

Разрешение коммутационного выхода [K]

0,1

Точность/ погрешность

Погрешность точки переключения [K]

± 0,3

Температурный дрейф на каждые 10 К [K]

0,1 **)

Время реакции

Динамика реакции срабатывания T05 / T09 [s]

1 / 3; (по DIN EN 60751)

Программное обеспечение / Программирование

выбор параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование; Дисплей

интерфейсы

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Условия эксплуатации

Температура окружающей среды [°C]

-40...80

Примечание к температуре окружающей среды


при температуре среды: 125 °C
-40...50 °C
при температуре среды: 150 °C

Температура хранения [°C]

-40...100

Степень защиты

IP 69K

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	20 г (10...2000 Hz)

MTTF [годы]

542,6

Сертификат UL


Регистрационный номер UL	K019

Механические данные

Вес [g]

115

материал

нерж. сталь (1.4404 / 316L); FKM

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L)

Подключение к процессу

резьбовое соединение 1/2" NPT

Диаметр зонда [mm]

Монтажная длина EL [mm]

Примечания


Значения точности относятся к проточной воде.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

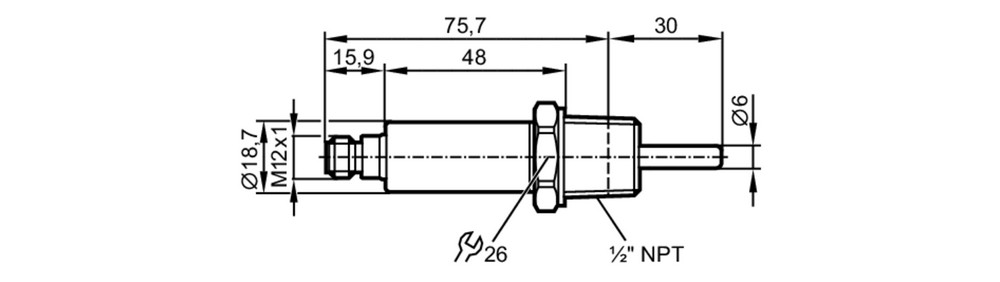

Типовые размеры

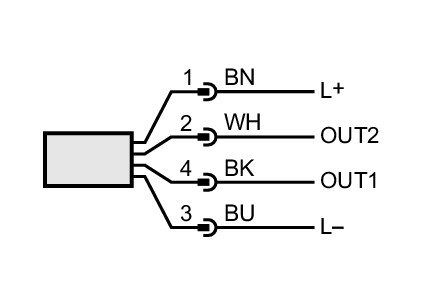

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:	Коммутационный выход / IO-Link
OUT2:	Коммутационный выход
	Цвета в соответствии с DIN EN 60947-5-2
	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
