Датчик уровня (управляемый микроволновой радар) LR7300

Артикул: LR7300
Ожидается
Под заказ
Код товара LR0000B-BN34AQPKG/US
  • Поделиться:
Датчик уровня (управляемый микроволновой радар) LR7300
Приложение
Средажидкие хладагенты; Вода; среда похожая на воду
Диэлектрическая постоянная среды 20
Запрещается использовать длямасла; смазочные вещества; грануляты; сыпучие вещества; кислоты; щелочь; сильно пенящиеся среды
Температура измеряемой среды [°C]0...80; (90 1 h)
Давление в резервуаре [bar]-1...16
MAWP (для применения в соответствии с CRN) [bar]25
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 80
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Защита от короткого замыканияда
Тип защиты от короткого замыканияТемпературный , синхронизируемый
Диапазон измерения/настройки
Длина зонда L [mm]100...1600
Активный диапазон A [mm]L-40
Неактивная область I1 / I2 [mm]30 / 10
Настройка параметров в пределах
Точка срабатывания SP [mm] 15 / L-30
Точка сброса rP [mm] 10 / L-35
с шагом в [mm]5
Гистерезис [mm]> 5
Точность/ погрешность
Повторяемость [mm]± 5
Погрешность точки переключения [mm]± (15 + 0,5 % ); (% от предельного значения диапазона измерения: L - 30 mm)
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора009 d / 00 00 09 h
Профилинет
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
IEC 60947-1
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN IEC 68-2-65 г (10...2000 Hz)
MTTF [годы]204,29
Механические данные
Вес [g]344,5
материалнерж. сталь (1.4301/304); FKM; PBT (полибутилентерефталат); PC; PEI; TPE-V; PTFE (тефлон)
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4305/303); подключение датчика: нерж. сталь (1.4435 / 316L); PTFE (тефлон); FKM
Подключение к процессу3/4" NPT
Дисплеи / Элементы управления
Дисплей
Дисплей3 x светодиод, зелёный
Состояние выхода2 x светодиод, жёлтый
Уровень заполнениябуквенно-цифровой дисплей, 4-значный
параметрированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)
Зонд:, E43203...E43205 / E43207...E43210
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — LR7300-03 — 11.05.2017

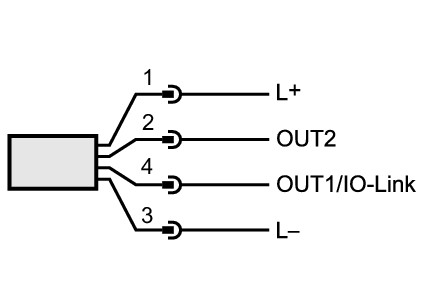

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
