Магнитно-индуктивный датчик потока SM9500

Артикул: SM9500
Ожидается
Под заказ
Код товара SMK32XGXFRKG/US-100
  • Поделиться:

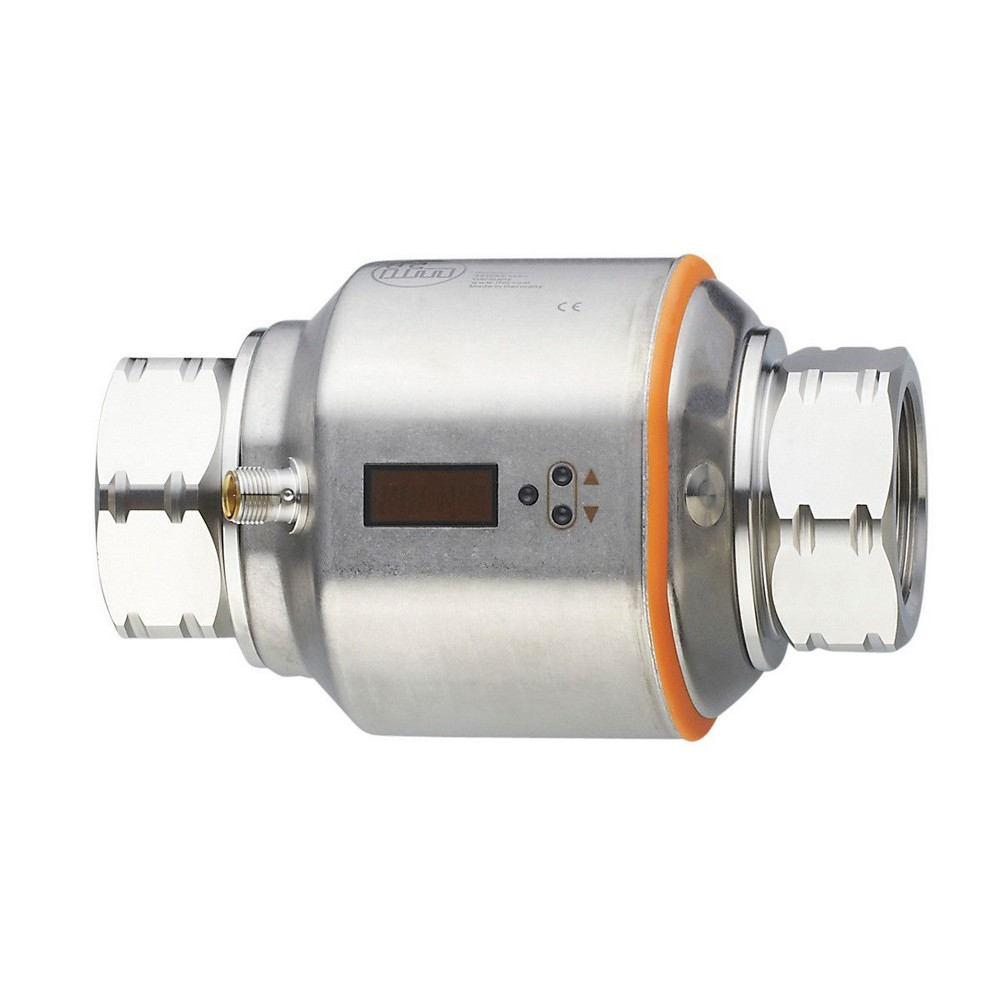

Магнитно-индуктивный датчик потока SM9500
Приложение
ПрименениеСуммирующая функция; обнаружение пустой трубы; для общепромышленного применения
СредаЭлектропроводящие жидкости; Вода; жидкости на водной основе
Примечание к среде
электропроводность: 20 µS/cm
вязкость: 70 mm/s (40 °C)
Температура измеряемой среды [°C]-10...70
Предел прочности по давлению [bar]16
Электронные данные
Рабочее напряжение [V]18...32 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]5
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Входы
Входысброс счетчика
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; частотный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250; (на каждый выход)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый)
Наиб.нагрузка []500
Аналоговый выход по напряжению [V]0...10; (масштабируемый)
Мин. сопротивление нагрузки []2000
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Частота выхода [Hz]0,1...10000
Диапазон измерения/настройки
Диапазон измерения
5...300 l/min0,3...18 m/h
Диапазон индикации
-360...360 l/min-21,6...21,6 m/h
Разрешение
0,5 l/min0,02 m/h
Точка срабатывания SP
6,5...300 l/min0,4...18 m/h
Точка сброса rP
5...298,5 l/min0,3...17,9 m/h
Начальная точка аналогового сигнала, ASP
0...240 l/min0...14,4 m/h
Конечная точка аналогового сигнала, АЕР
60...300 l/min3,6...18 m/h
Значение отсечки низкого расхода LFC
15 l/min 0,9 m/h
Ширина шага
0,5 l/min0,02 m/h
Динамика измерения1:60
Контроль моментального расхода
Значение импульса0,0001...300x10 m
С шагом в0,0001 m
Длина импульса [s]0,016...2
Контроль температуры
Диапазон измерения [°C]-20...80
Диапазон индикации [°C]-40...100
Разрешение [°C]0,2
Точка срабатывания SP [°C]-19,2...80
Точка сброса rP [°C]-19,6...79,6
Aналоговая пусковая точка [°C]-20...60
Aналоговая конечная точка [°C]0...80
С шагом в [°C]0,2
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± (0,8 % MW + 0,5 % MEW); (Q > 15 l/min; температура среды и рабочая температура: 22 °C ± 4 K)
Повторяемость± 0,2% MEW
Контроль температуры
Дрейф температуры± 0,0333 °C / K
Точность [K]± 1 (25 °C; Q > 15 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]0,35; (dAP = 0)
Программируемое время задержки dS, dr [s]0...50
Демпфирование коммутационного выхода dAP [s]0...5
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]T09 = 3 (Q > 15 l/min)
Программное обеспечение / Программирование
Выбор параметровКонтроль скорости потока; расходомер; счетчик с предварительным набором; Контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; ток/напряжение/частота/импульсный выход; Задержка пуска; дисплей можно отключить; Дисплей; обнаружение пустой трубы
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора391d / 00 01 87 h
ПрофилиSmart Sensor: Process Data Variable; Device Identification
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные3
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]5
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 60947-5-9
Ударопрочность
DIN EN 60068-2-2720 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]86
Сертификат UL
Регистрационный номер ULI008
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]2751
Материалнерж. сталь (1.4404 / 316L); нерж. сталь (1.4571/316Ti); PEI; FKM; PBT-GF20; TPE-U
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); нерж. сталь (1.4571/316Ti); PEEK; EPDM
Подключение к процессурезьбовое соединение Rc 1 1/2 внутренняя резьба DN50
Дисплеи / Элементы управления
Дисплей
Дисплей6 x светодиод, зелёный (l/min, m/h, l, m, 10, °C)
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (поставляются в комплекте)
этикета
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый
диаграммы и графики
Потеря давления
dPПотеря давления
Qобъёмный расход

— RU-RU — SM9500-00 — 01.07.2016

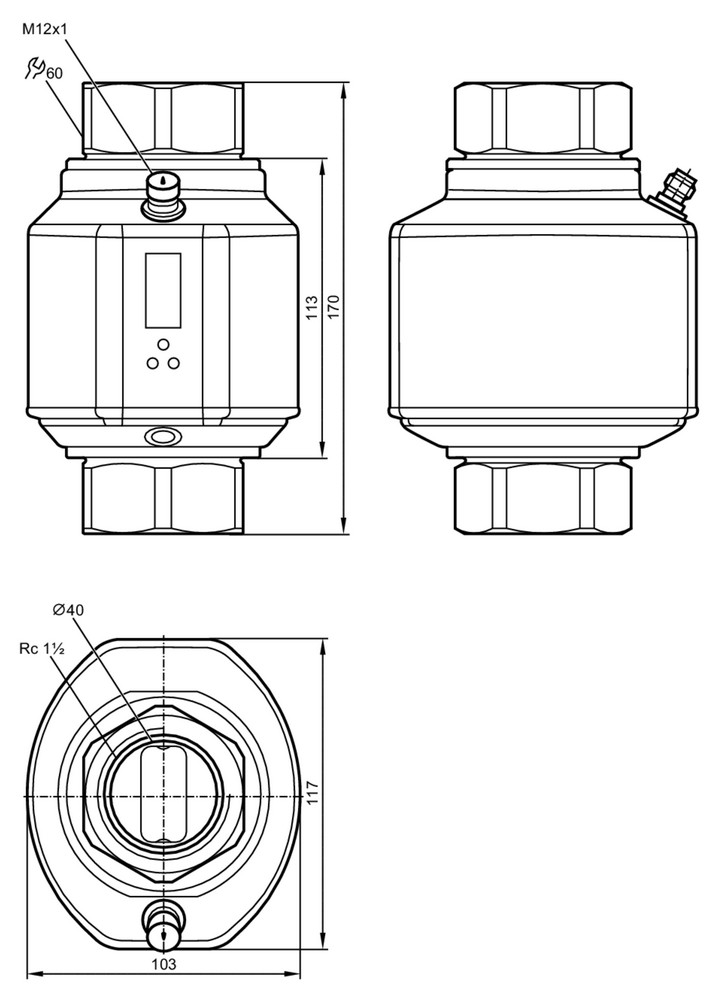

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

Цвета в соответствии с DIN EN 60947-5-2
OUT1:Коммутационный выход обнаружение пустой трубы
Коммутационный выход Контроль моментального расхода
Частотный выход Контроль моментального расхода
Импульсный выход расходомер
сигнальный выход счетчик с предварительным набором
IO-Link
OUT2:Коммутационный выход обнаружение пустой трубы
Коммутационный выход Контроль моментального расхода
Коммутационный выход Контроль температуры
Аналоговый выход Контроль моментального расхода
Аналоговый выход Контроль температуры
Вход сброс счетчика
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
