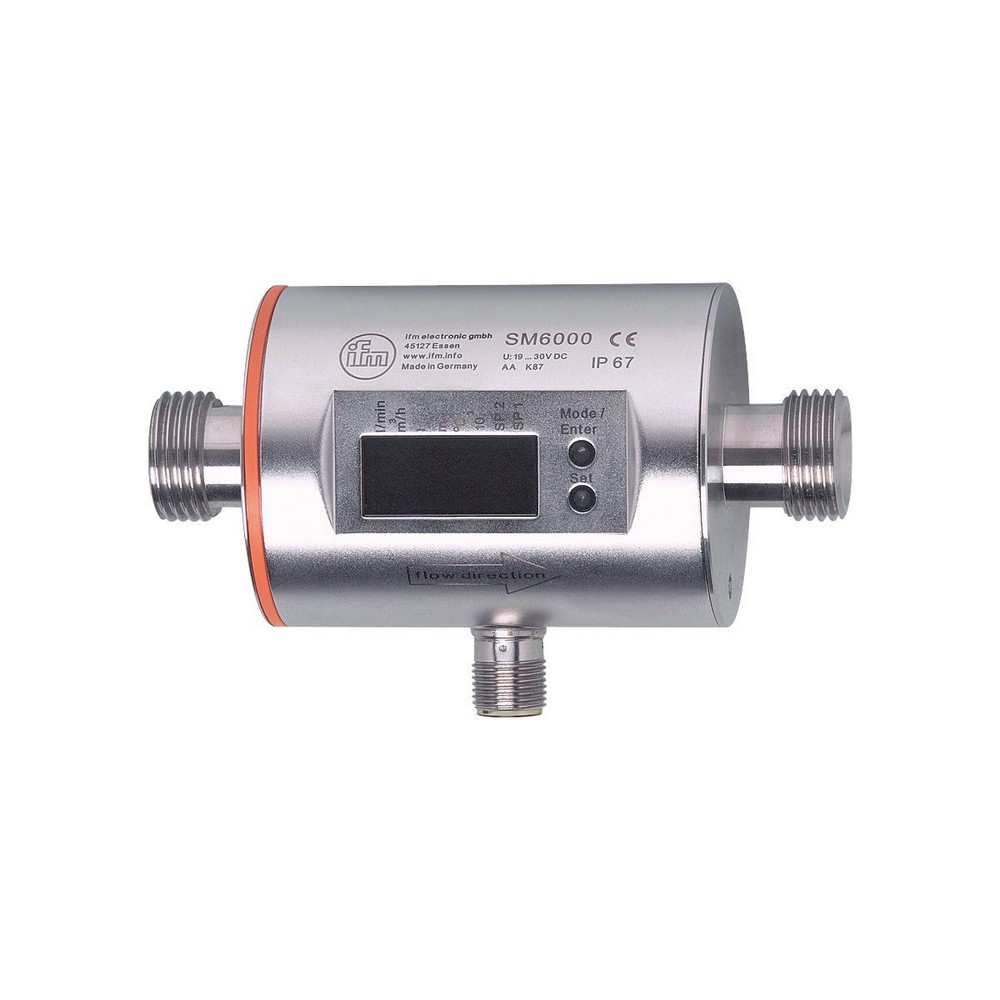

Магнитно-индуктивный датчик потока SM6100

Артикул: SM6100
Ожидается
Под заказ
Код товара SMR12GGXFRKG/US-100
  • Поделиться:
Магнитно-индуктивный датчик потока SM6100
Приложение
ПрименениеСуммирующая функция; для общепромышленного применения
Установкаподключение к трубе при помощи адаптера
СредаЭлектропроводящие жидкости; Вода; жидкости на водной основе
Примечание к среде
электропроводность: 20 µS/cm
вязкость: 70 mm/s (40 °C)
Температура измеряемой среды [°C]-10...70
Предел прочности по давлению [bar]16
MAWP (для применения в соответствии с CRN) [bar]17,7
Электронные данные
Рабочее напряжение [V]18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]95; (24 V)
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]5
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Входы
Входысброс счетчика
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый)
Наиб.нагрузка []500
Аналоговый выход по напряжению [V]0...10; (масштабируемый)
Мин. сопротивление нагрузки []2000
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
0,1...25 l/min0,005...1,5 m/h
Диапазон индикации
-30...30 l/min-1,8...1,8 m/h
Разрешение
0,02 l/min0,002 m/h
Точка срабатывания SP
0,25...25 l/min0,015...1,5 m/h
Точка сброса rP
0,1...24,9 l/min0,005...1,495 m/h
Начальная точка аналогового сигнала, ASP
0...20 l/min0...1,2 m/h
Конечная точка аналогового сигнала, АЕР
5...25 l/min0,3...1,5 m/h
Ширина шага
0,02 l/min0,002 m/h
Контроль моментального расхода
Значение импульса0,00001...30 000 m
Длина импульса [s]0,01...2
Контроль температуры
Диапазон измерения [°C]-20...80
Разрешение [°C]0,2
Точка срабатывания SP [°C]-19,2...80
Точка сброса rP [°C]-19,6...79,6
Aналоговая пусковая точка [°C]-20...60
Aналоговая конечная точка [°C]0...80
С шагом в [°C]0,2
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± (0,8 % MW + 0,5 % MEW)
Повторяемость± 0,2% MEW
Контроль температуры
Точность [K]± 2,5 (Q > 1 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]0,15; (dAP = 0)
Программируемое время задержки dS, dr [s]0...50
Демпфирование коммутационного выхода dAP [s]0...5
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]T09 = 20 (Q > 1 l/min)
Программное обеспечение / Программирование
Выбор параметровКонтроль скорости потока; расходомер; счетчик с предварительным набором; Контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый выход/выход по напряжению/импульсный выход; Задержка пуска; дисплей можно отключить; Дисплей
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора569 / 00 02 39 h
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные3
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]5
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 60947-5-9
Ударопрочность
DIN IEC 68-2-2720 г (11 ms)
Вибропрочность
DIN IEC 68-2-65 г (10...2000 Hz)
MTTF [годы]145
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]548
Материалнерж. сталь (1.4404 / 316L); PBT-GF20; PC; FKM; TPE
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); PEEK; EPDM
Подключение к процессурезьбовое соединение G 1/2 DN15 плоское уплотнение
Дисплеи / Элементы управления
Дисплей
Дисплей6 x светодиод, зелёный (l/min, m/h, l, m, 10, °C)
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый
диаграммы и графики
Потеря давления
dPПотеря давления
Qобъёмный расход

— RU-RU — SM6100-03 — 30.06.2016

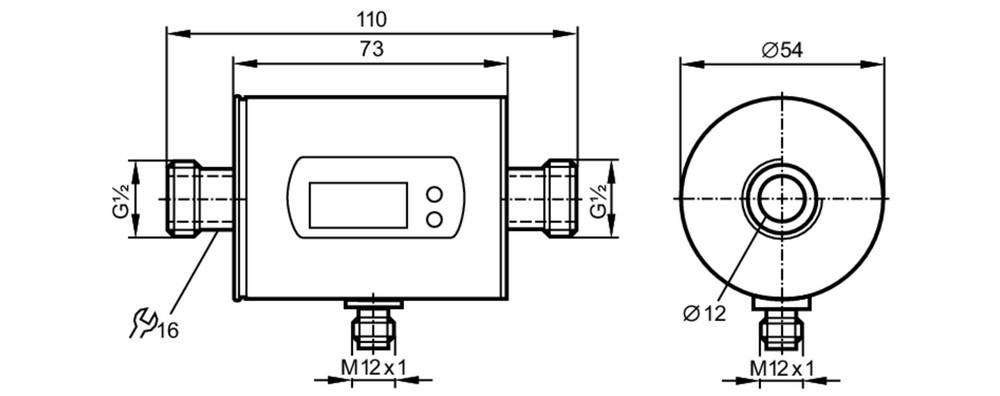

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

Цвета в соответствии с DIN EN 60947-5-2
OUT1:Коммутационный выход Контроль моментального расхода
Импульсный выход расходомер
сигнальный выход счетчик с предварительным набором
IO-Link
OUT2:Коммутационный выход Контроль моментального расхода
Коммутационный выход Контроль температуры
Аналоговый выход Контроль моментального расхода
Аналоговый выход Контроль температуры
Вход сброс счетчика
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
