Магнитно-индуктивный датчик потока SM8050

Артикул: SM8050
Ожидается
Под заказ
Код товара SMR11GGX10KG/US
  • Поделиться:

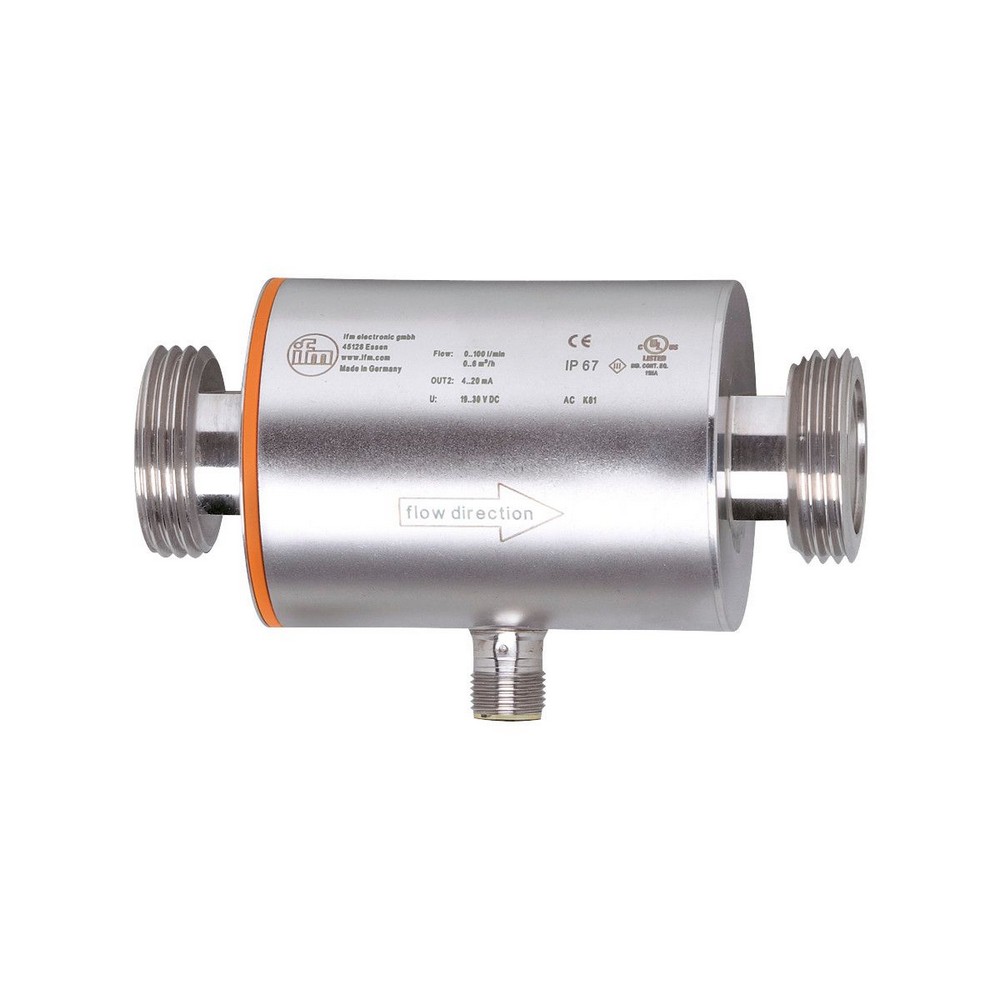

Магнитно-индуктивный датчик потока SM8050
Приложение
Применениедля общепромышленного применения
Установкаподключение к трубе при помощи адаптера
СредаЭлектропроводящие жидкости; Вода; жидкости на водной основе
Примечание к среде
электропроводность: 20 µS/cm
вязкость: 70 mm/s (40 °C)
Температура измеряемой среды [°C]-10...70
Предел прочности по давлению [bar]16
MAWP (для применения в соответствии с CRN) [bar]11,2
Электронные данные
Рабочее напряжение [V]18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]95; (24 V)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]5
Входы/выходы
Количество входов и выходовКоличество аналоговых выходов: 1
Выходы
Общее количество выходов1
Выходной сигналаналоговый сигнал; IO-Link; (конфигурируемый)
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения [l/min]0...100
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± (0,8 % MW + 0,5 % MEW)
Повторяемость± 0,2% MEW
Время реакции
Контроль скорости потока
Время отклика [s]0,15
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора577 / 00 02 41
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Миним.время рабочего цикла [ms]3
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 60947-5-9
Ударопрочность
DIN IEC 68-2-2720 г (11 ms)
Вибропрочность
DIN IEC 68-2-65 г (10...2000 Hz)
MTTF [годы]167
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]591,5
материалнерж. сталь (1.4404 / 316L); PBT-GF20; FKM; TPE
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); PEEK; FKM
Подключение к процессурезьбовое соединение G 1 DN25 плоское уплотнение
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый
диаграммы и графики
Потеря давления
dPПотеря давления
Qобъёмный расход

— RU-RU — SM8050-02 — 30.06.2016

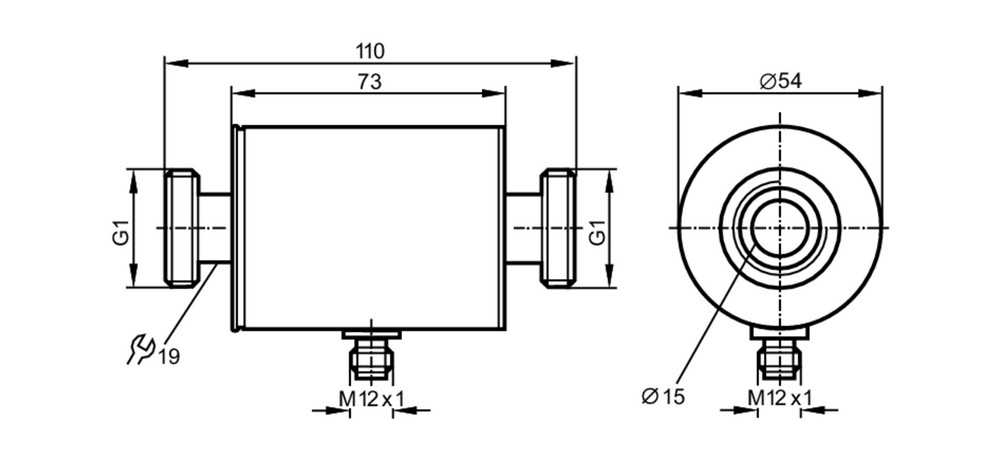

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

Цвета в соответствии с DIN EN 60947-5-2
OUT1:IO-Link
OUT2:Аналоговый выход
Цвета жил :
BN =коричневый
WH =белый
BK =черный
BU =синий
