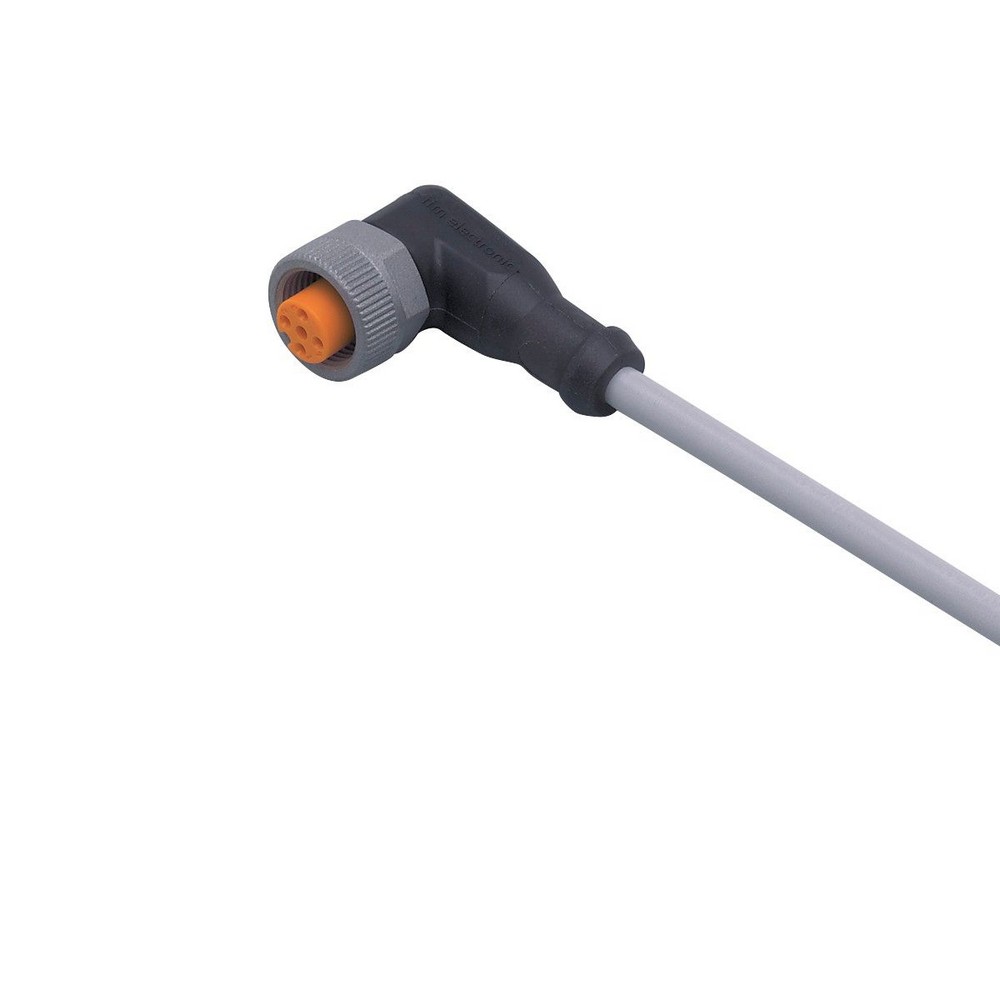

Соединительный кабель с разъемом EVW009

Артикул: EVW009

Ожидается

Под заказ

Код товара	ADOAH043SCS0010T04

Описание

Приложение

Применение

применение в сварке

без силикона

да

Электронные данные

Рабочее напряжение [V]

10...36 DC

Класс защиты

Макс. общая токовая нагрузка [A]

Выходы

Электрическое исполнение

PNP

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Примечание к температуре окружающей среды


cULus: ...75

Температура окружающей среды во время работы [°C]

-25...90

Примечание к температуре окружающей среды (движение)


cULus: ...75

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Испытания / одобрения

MTTF [годы]

20027

Механические данные

Вес [g]

346

Размеры [mm]

26,5 x 15,5 x 36,5

материал

корпус: TPU чёрный прозрачный; Уплотнение: FKM

Материал накидной гайки

латунь

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 2 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	2 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 10 m, PUR (полиуретан), Без галогена, серый, O 4,9 mm; не подвергался радиоактивному облучению (может рециклироваться); 4 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Соединение

Разъем: 1 x M12, угловой; Блокировка: латунь, антипригарное покрытие; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

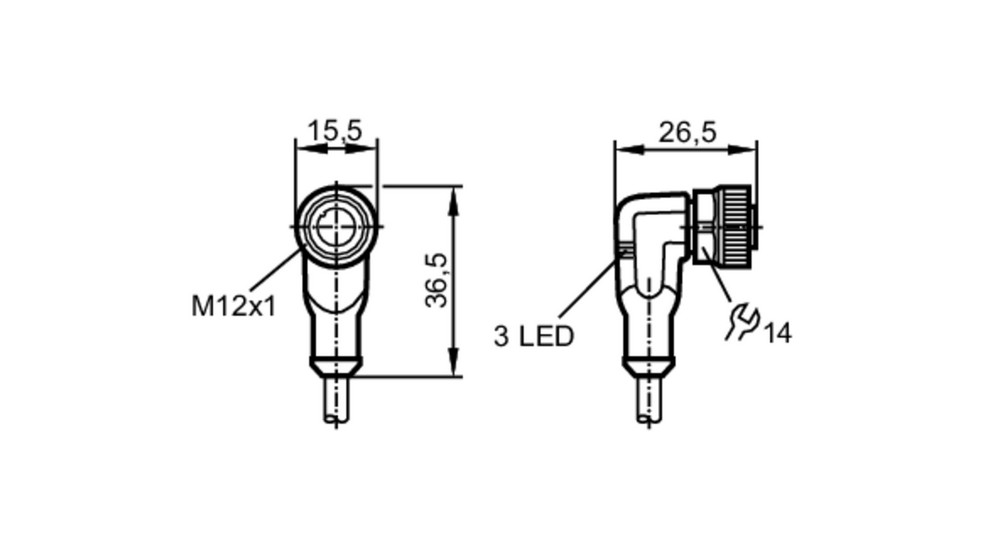

Типовые размеры

Схема подключения

электрическое подключение

электрическое подключение - Разъём

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
