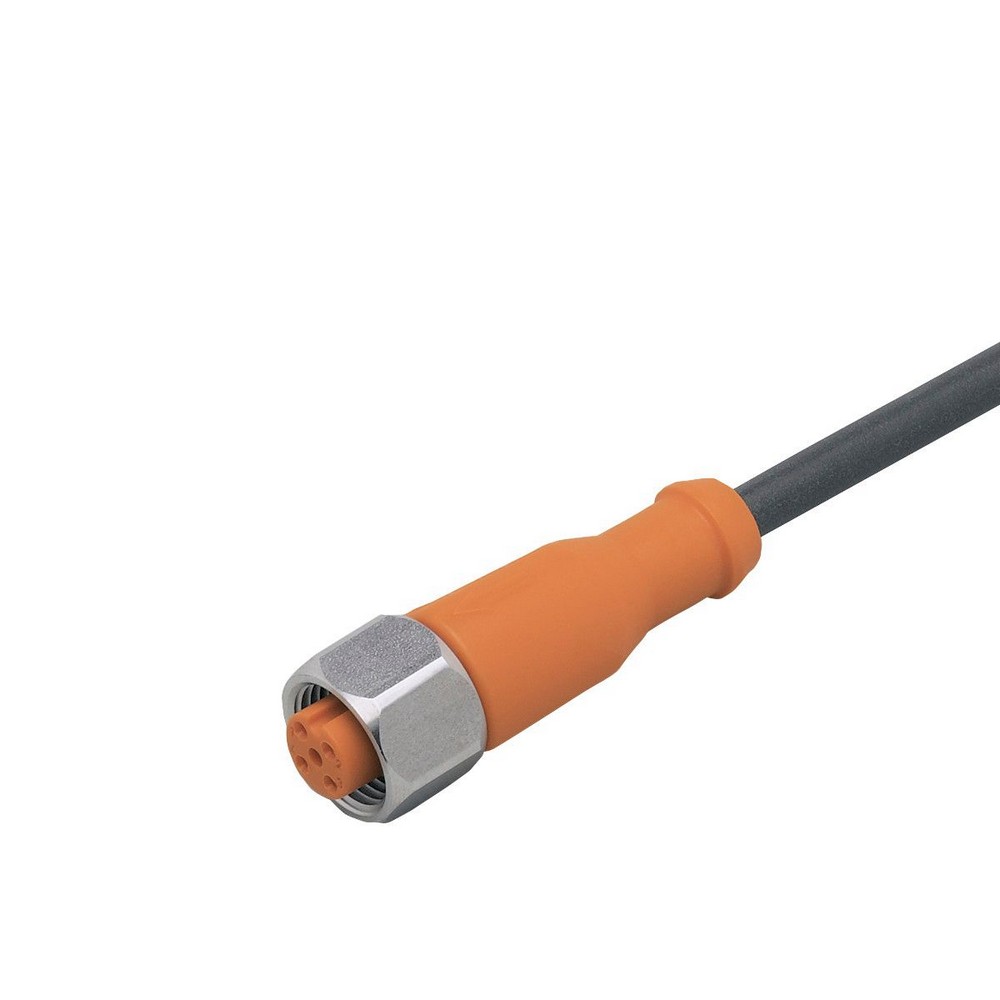

Соединительный кабель с разъемом EVM014

Артикул: EVM014

Ожидается

Под заказ

Код товара	ADOGH040VAS0025H04

Описание

Приложение

Применение

применения в тяжелых условиях эксплуатации

без силикона

да

Электронные данные

Рабочее напряжение [V]

250 AC / 300 DC

Класс защиты

Макс. общая токовая нагрузка [A]

Условия эксплуатации

Температура окружающей среды [°C]

-40...90

Примечание к температуре окружающей среды


cULus: ...75

Температура окружающей среды во время работы [°C]

-25...90

Примечание к температуре окружающей среды (движение)


cULus: ...75

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Испытания / одобрения

Виброустойчивость


EN 60068-2-6 Fc	20 г (10...3000 Hz) / -20 °C / 50 °C
	50 циклов качания частоты; 1 октава в минуту в 3 осях

Ударопрочность


EN 60068-2-27 Ea	100 г 11 мс полусинуса; 6 ударов в каждом направлении по 3 координатным осям / -40 °C / 85 °C

Постоянная ударопрочность


EN 60068-2-29 Eb	40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20 °C / 50 °C

Быстрые изменения температуры


EN 60068-2-14 Na	TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 50 циклов

Тестирование солевым туманом


EN 60068-2-52 Kb	Степень воздействия 5 (4 испытательных цикла)

Механические данные

Вес [g]

807,5

Размеры [mm]

15,5 x 15,5 x 45

материал

корпус: TPU оранжевый; Уплотнение: FKM

Материал накидной гайки

нерж. сталь (1.4404 / 316L)

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 5 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 25 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 4 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Соединение

Разъем: 1 x M12, прямой; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

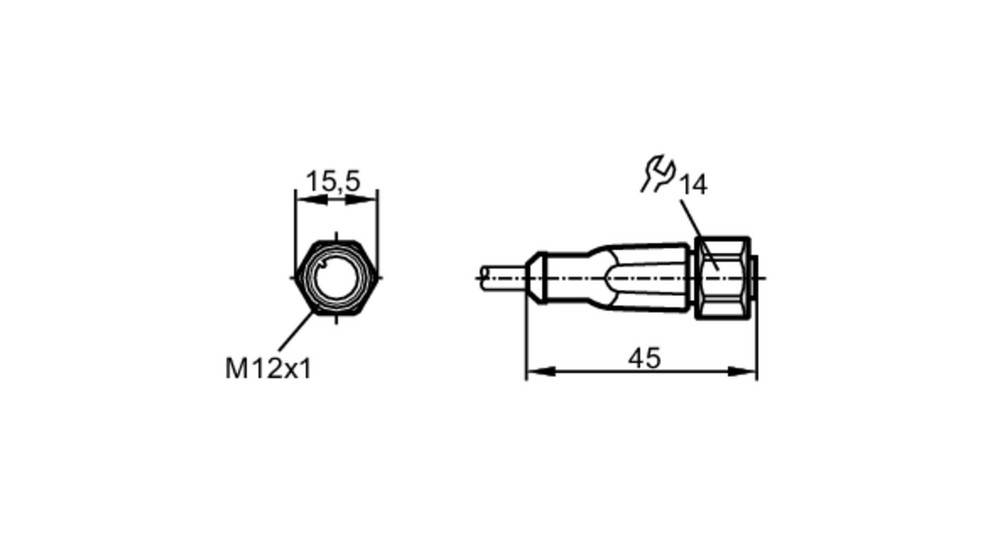

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 25 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 4 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Разъем: 1 x M12, прямой; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
