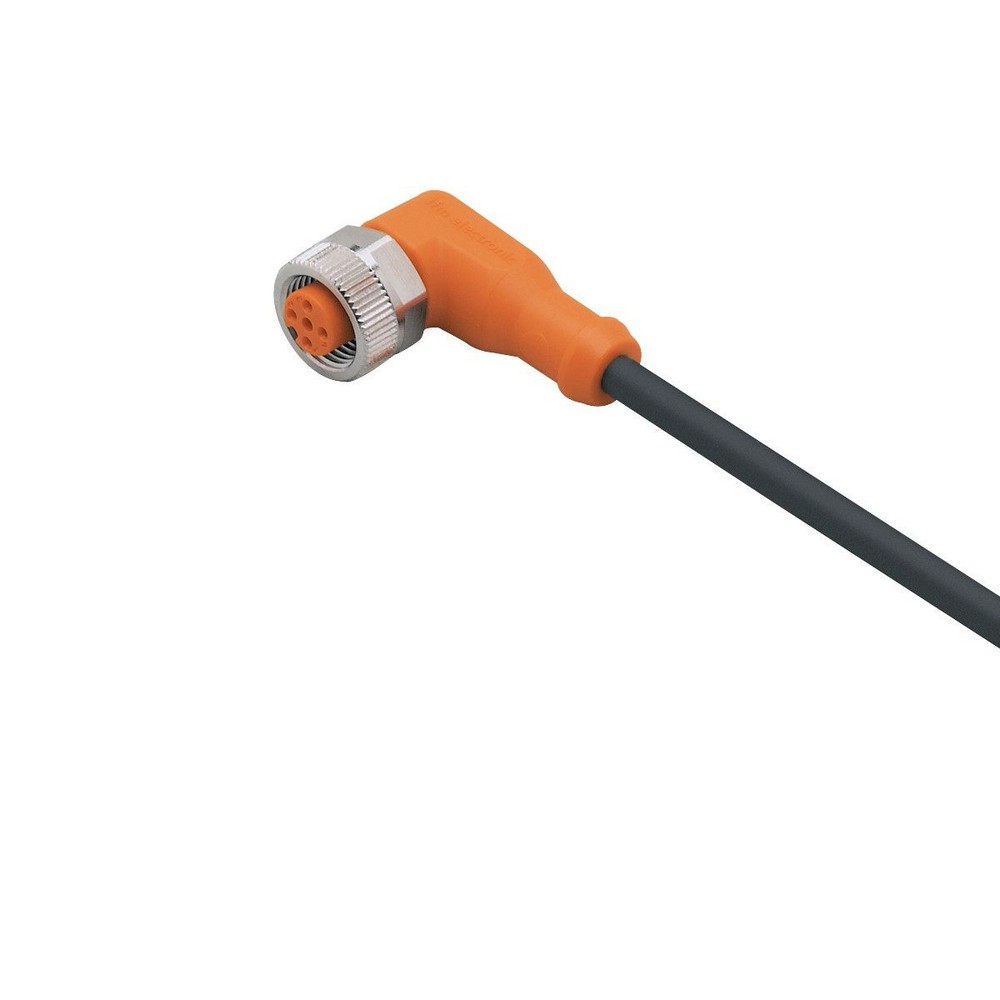

Соединительный кабель с разъемом EVC683

Артикул: EVC683

Ожидается

Под заказ

Код товара	ADOAH050MSA0010H05

Описание

Приложение

Применение

Шина CAN

без силикона

да

Электронные данные

Рабочее напряжение [V]

32 DC; (провода 4+5: 5 V)

Класс защиты

Макс. общая токовая нагрузка [A]

4; (провода 4+5: 0,05)

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Температура окружающей среды во время работы [°C]

-25...90

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Механические данные

Вес [g]

356,5

Размеры [mm]

26,5 x 15,5 x 36,5

материал

корпус: TPU черный; Уплотнение: FKM

Материал накидной гайки

латунь

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 5 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Примечания


Терминирующий резистор шины CAN (120 ) встроенный в разъем М12.

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 5 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Соединение

Разъем: 1 x M12, угловой; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

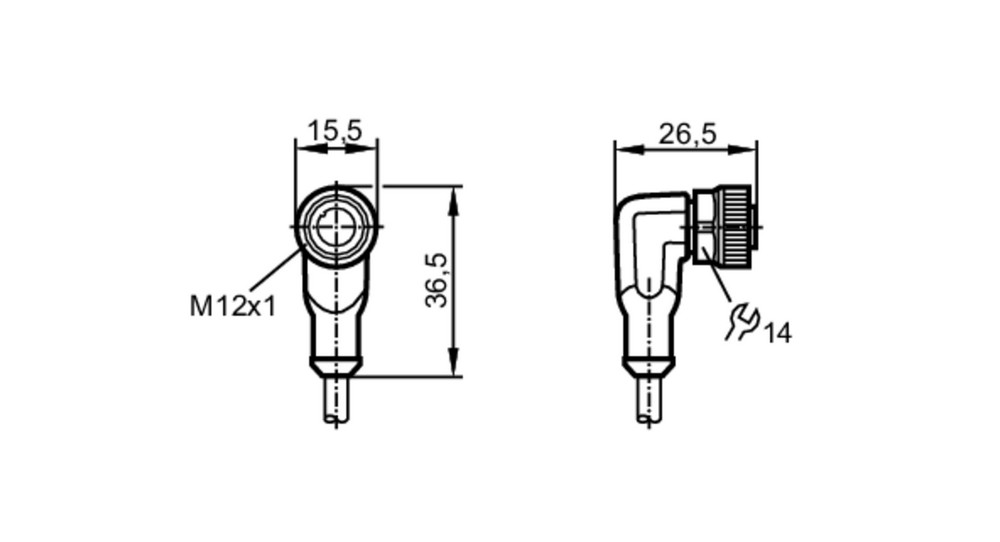

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 5 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Разъем: 1 x M12, угловой; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
GY =	серый
WH =	белый
