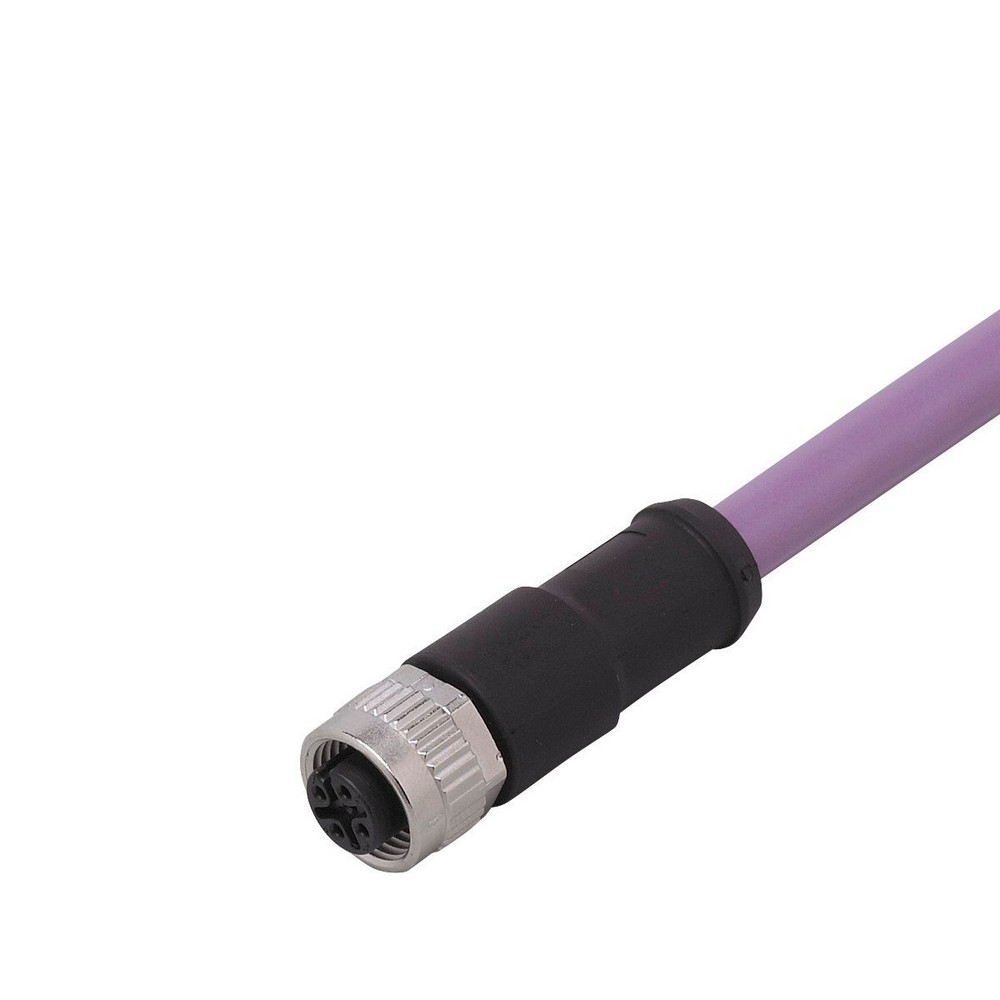

Соединительный кабель с разъемом E11596

Артикул: E11596

Ожидается

Под заказ

Код товара	ADOGH050MSA0002C02

Описание

Приложение
Применение	Шина CAN
Электронные данные
Рабочее напряжение [V]	30 AC / 36 DC
Макс. общая токовая нагрузка [A]	4
Условия эксплуатации
Температура окружающей среды [°C]	-25...85
Степень защиты	IP 68
Механические данные
Вес [g]	163
Размеры [mm]	14,5 x 14,5 x 43,9
материал	PUR (полиуретан)
Материал накидной гайки	латунь
Примечания
Упаковочная величина	1 шт.
электрическое подключение
	Кабель: 2 m, PUR (полиуретан), Без галогена, фиолетовый, O 6,8 mm, экранированный; RD / BK: 2 x 0,25 mm (19 x O 0,13 mm ) + WH / BU: 2 x 0,34 mm (19 x O 0,16 mm ) + screen: 1 x 0,34 mm (19 x O 0,16 mm )
электрическое подключение - Разъём
Соединение	Разъем: 1 x M12, прямой; Литой корпус: PUR (полиуретан); Блокировка: латунь, никелированн.; Контакты: позолоченый

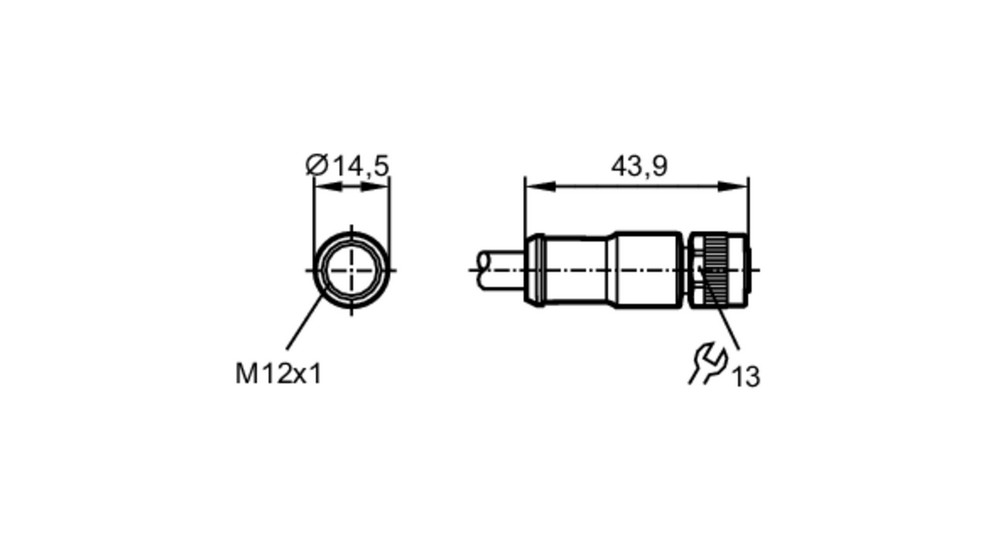

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан), Без галогена, фиолетовый, O 6,8 mm, экранированный; RD / BK: 2 x 0,25 mm (19 x O 0,13 mm ) + WH / BU: 2 x 0,34 mm (19 x O 0,16 mm ) + screen: 1 x 0,34 mm (19 x O 0,16 mm )

электрическое подключение - Разъём

Разъем: 1 x M12, прямой; Литой корпус: PUR (полиуретан); Блокировка: латунь, никелированн.; Контакты: позолоченый

Соединение

	Цвета жил :
BK =	черный
BU =	синий
RD =	красный
WH =	белый
screen =	Экран
