Распределительная коробка EBC139

Артикул: EBC139
Ожидается
Под заказ
Код товара ZDOAF03BMSS0000---STGH120MSS
  • Поделиться:

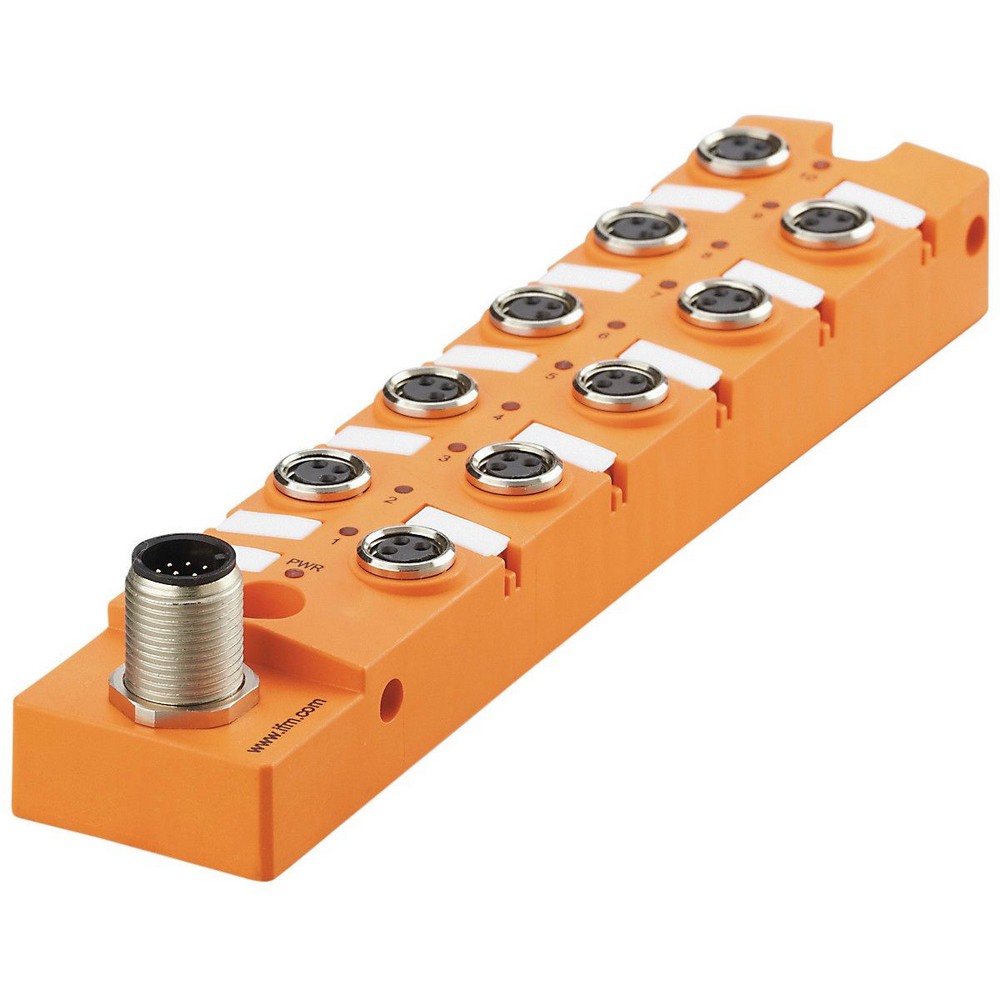

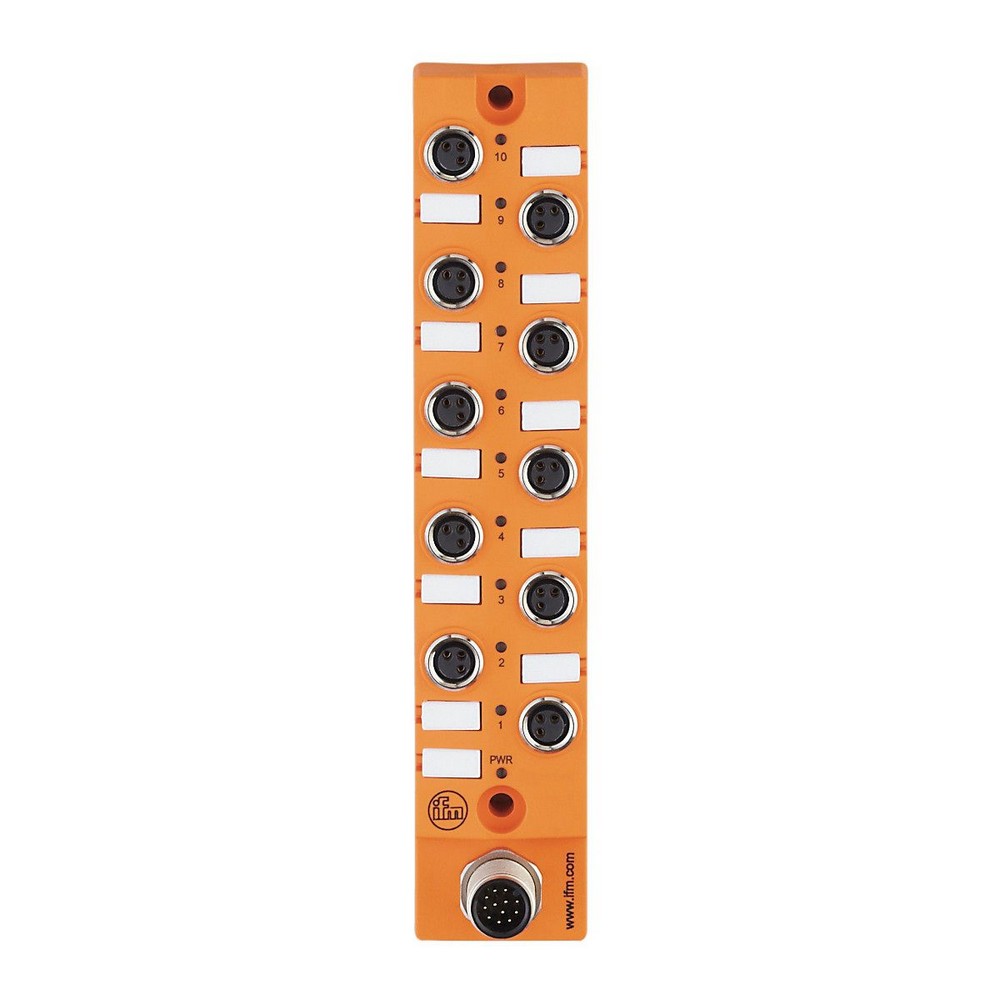

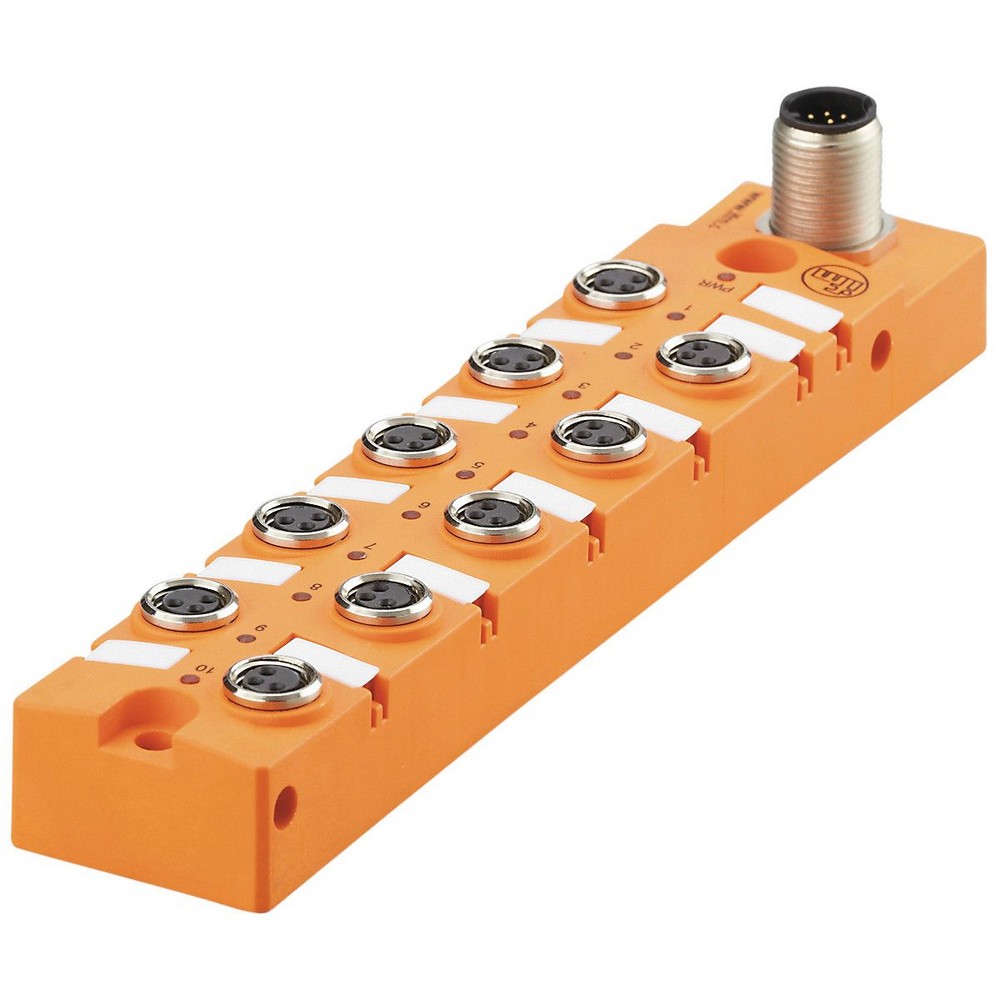

Распределительная коробка EBC139
Электронные данные
Рабочее напряжение [V]15...30 DC; ("supply class 2" согласно cULus)
Класс защитыIII
Макс. токовая нагрузка на каждый модуль/гнездо [A]2
Макс. общая токовая нагрузка [A]2
Выходы
Электрическое исполнениеPNP
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура окружающей среды во время работы [°C]-5...60
Степень защитыIP 67; IP 68; (1 м / 7 дней)
Механические данные
Вес [g]150,5
материалPBT-GF20; латунь никелированн.
Количество портов распределительной коробки 10
Тип подключенияM8
Дисплеи / Элементы управления
Дисплей
Состояние выхода10 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
Принадлежности
Принадлежности (необязательные)
защитные заглушки, для разъемов М8, E73005
Примечания
Упаковочная величина1 шт.
электрическое подключение - Разъём
Разъем: 1 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm
электрическое подключение - разъем
СоединениеРазъем: 1 x M12; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

— RU-RU — EBC139-00 — 15.04.2016

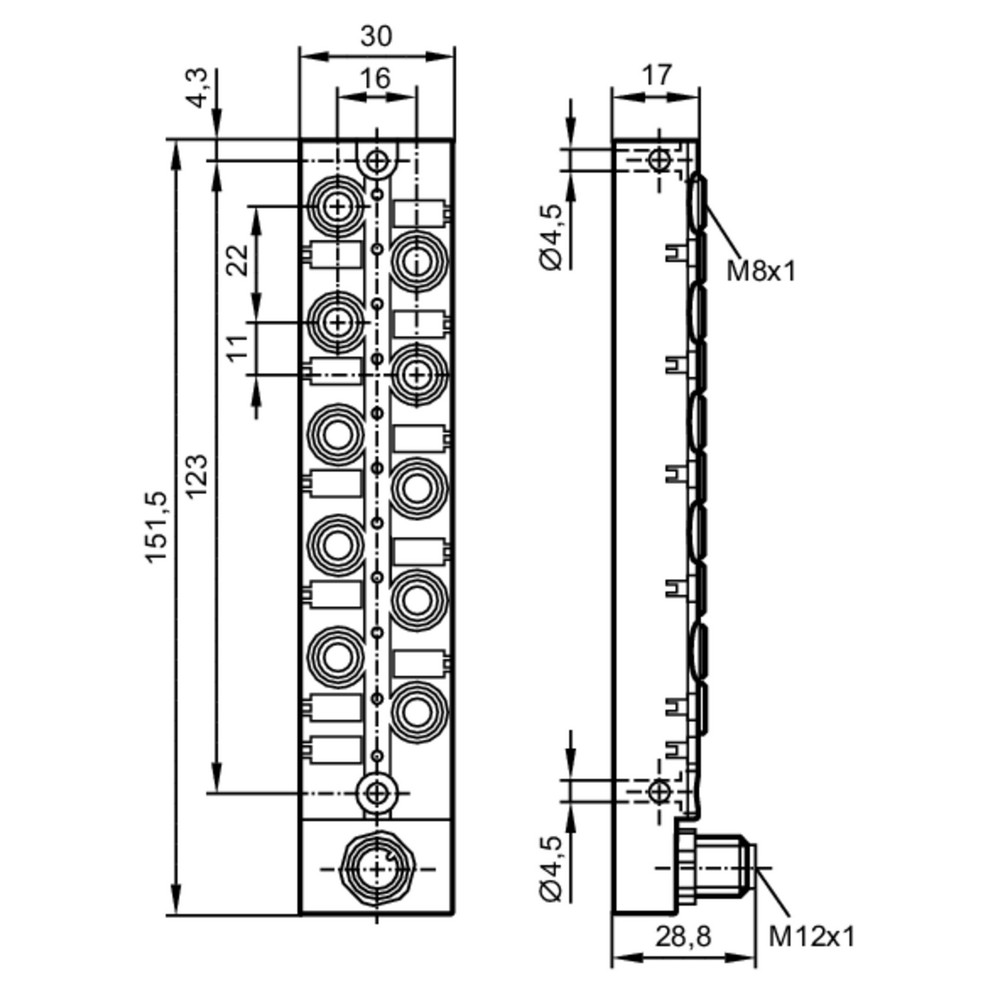

Типовые размеры

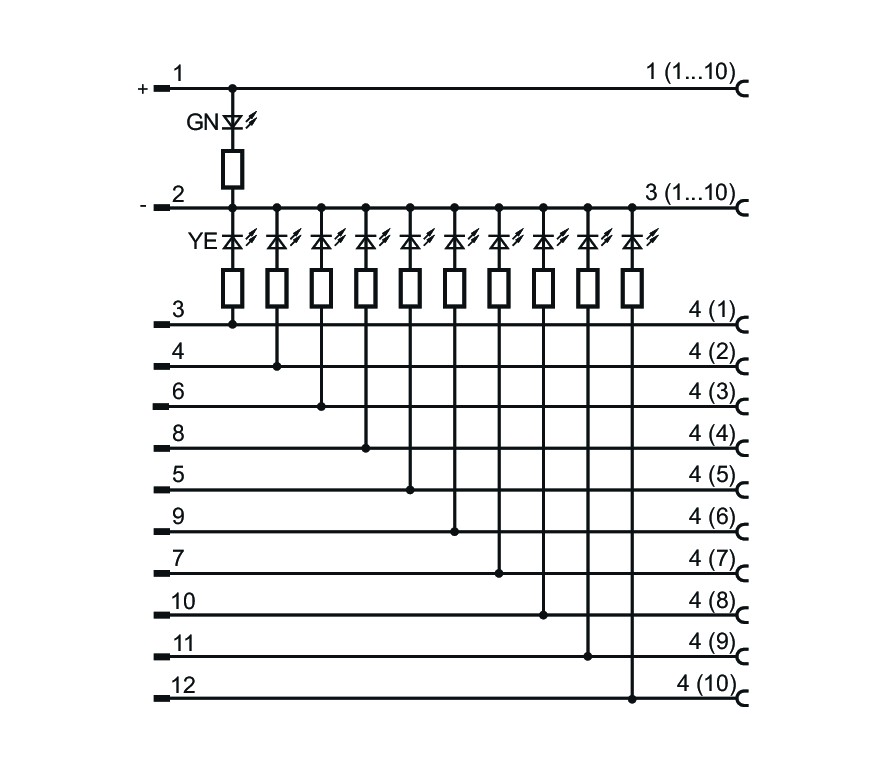

Схема подключения

электрическое подключение - Разъём

Разъем: 1 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

электрическое подключение - разъем

Разъем: 1 x M12; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение
