Распределительная коробка EBC063

Артикул: EBC063
Ожидается
Под заказ
Код товара ZDO4F049MSJ0000---STGO120MSJ
  • Поделиться:

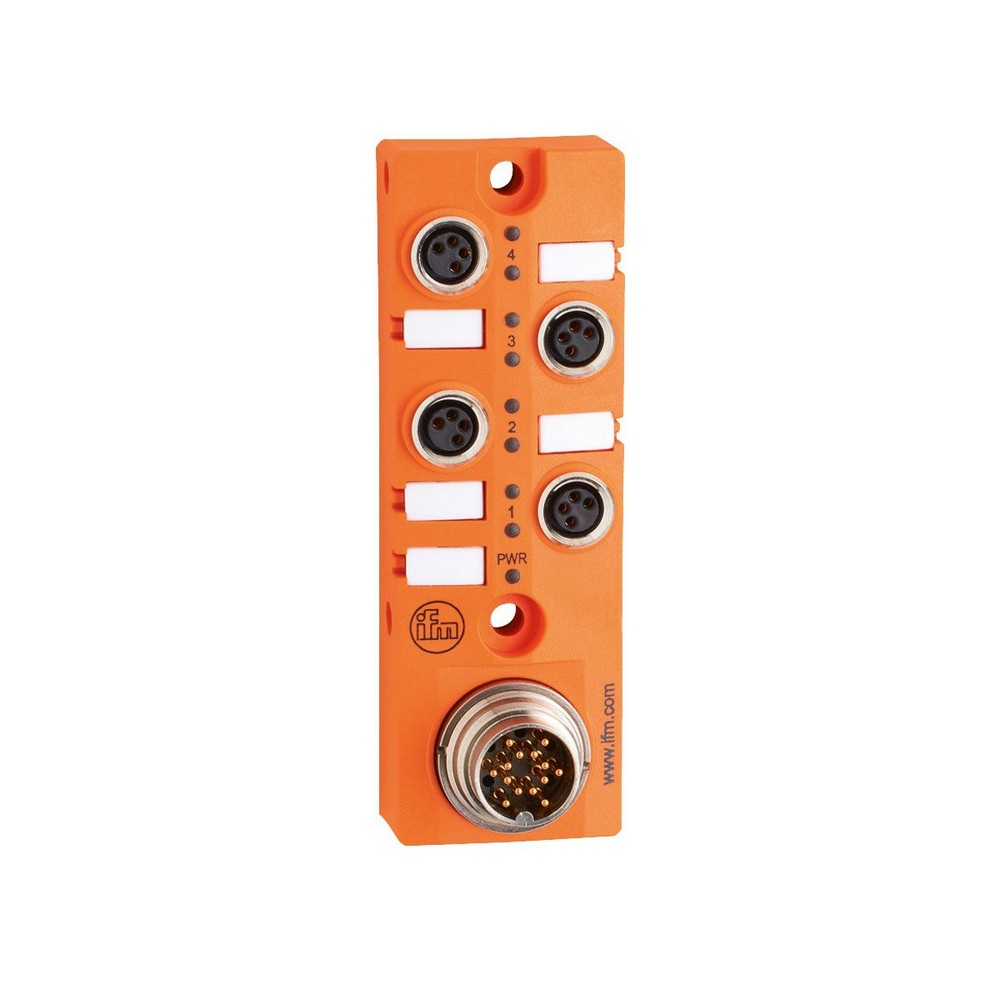

Распределительная коробка EBC063
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Класс защитыIII
Макс. токовая нагрузка на каждый модуль/гнездо [A]2
Макс. общая токовая нагрузка [A]6
Выходы
Электрическое исполнениеNPN
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура окружающей среды во время работы [°C]-5...60
Степень защитыIP 67; IP 68; (1 м / 7 дней)
Механические данные
Вес [g]108,6
Размеры [mm]27 x 30 x 90,4
материалPBT-GF20; латунь никелированн.
Количество портов распределительной коробки 4
Тип подключенияM8
Дисплеи / Элементы управления
Дисплей
Состояние выхода8 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
Принадлежности
Принадлежности (необязательные)
Адаптер для DIN-рейки:, E73006
защитные заглушки, для разъемов М8, E73005
Примечания
Упаковочная величина1 шт.
электрическое подключение - Соединение
СоединениеРазъем: 1 x M16; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый
электрическое подключение - паз
Разъем: 4 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый

— RU-RU — EBC063-00 — 01.02.2013

Типовые размеры

Схема подключения

электрическое подключение - Соединение

Разъем: 1 x M16; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый

Соединение

электрическое подключение - паз

Разъем: 4 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый
