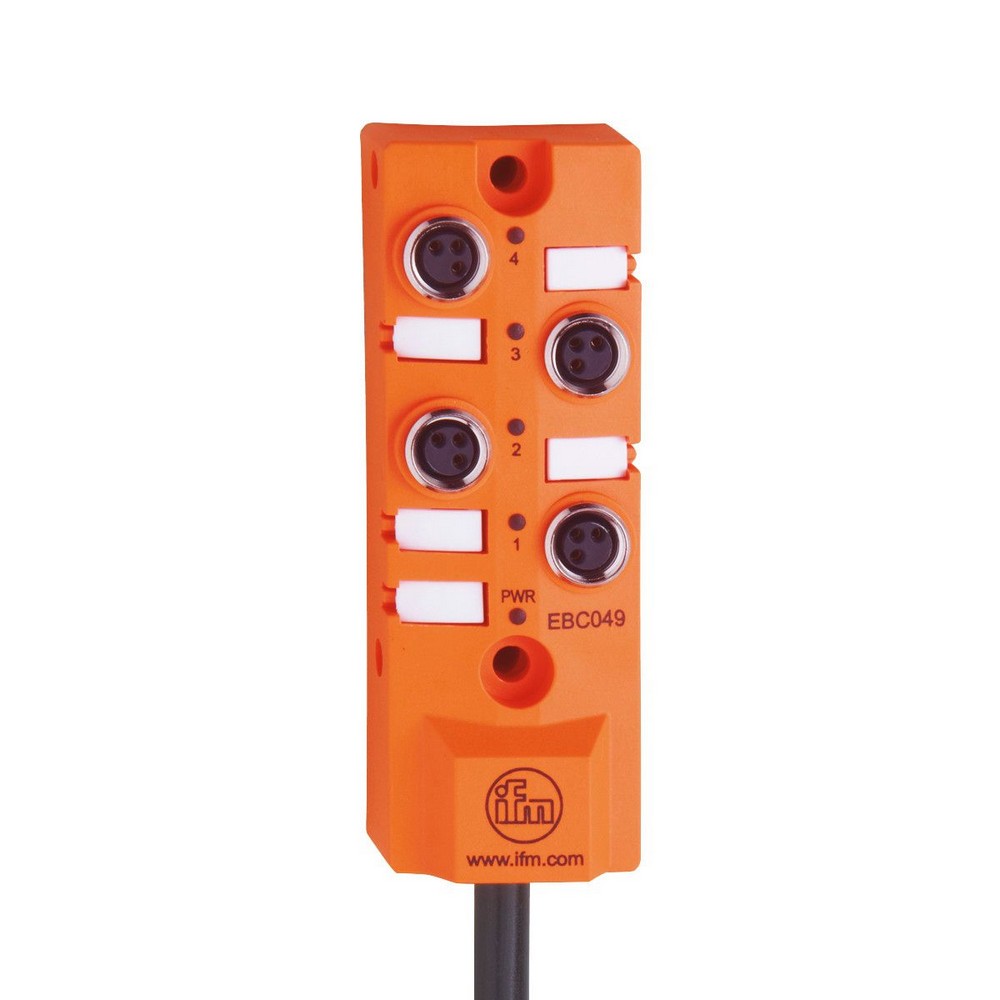

Распределительная коробка EBC049

Артикул: EBC049

Ожидается

Под заказ

Код товара	ZDO4F035MSS0010H10

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно cULus)

Класс защиты

III

Макс. токовая нагрузка на каждый модуль/гнездо [A]

Макс. общая токовая нагрузка [A]

Выходы

Электрическое исполнение

PNP

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура окружающей среды во время работы [°C]

-5...60

Степень защиты

IP 65; IP 67; IP 68

Механические данные

Вес [g]

650

материал

PBT-GF20; латунь никелированн.

Количество портов распределительной коробки

Тип подключения

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 5 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Принадлежности

Принадлежности (необязательные)


защитные заглушки, для разъемов М8, E73005
Адаптер для DIN-рейки:, E73006

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 6,4 mm; 4 x 0,34 mm (43 x O 0,1 mm ) + 2 x 0,75 mm (21 x O 0,2 mm )

электрическое подключение - паз

Соединение

Разъем: 4 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый

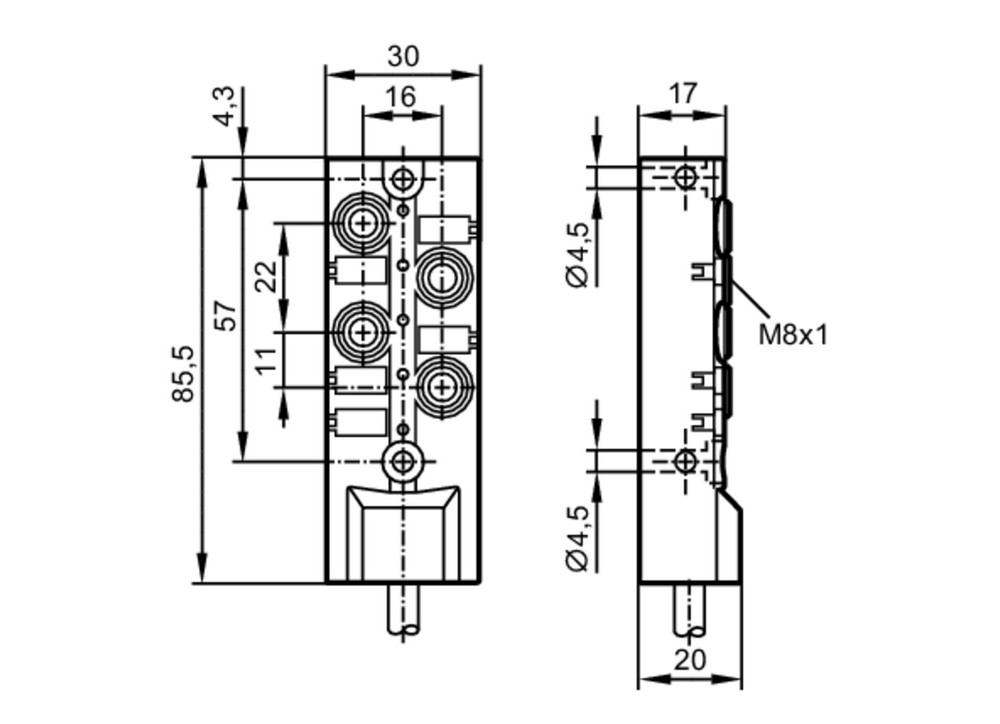

Типовые размеры

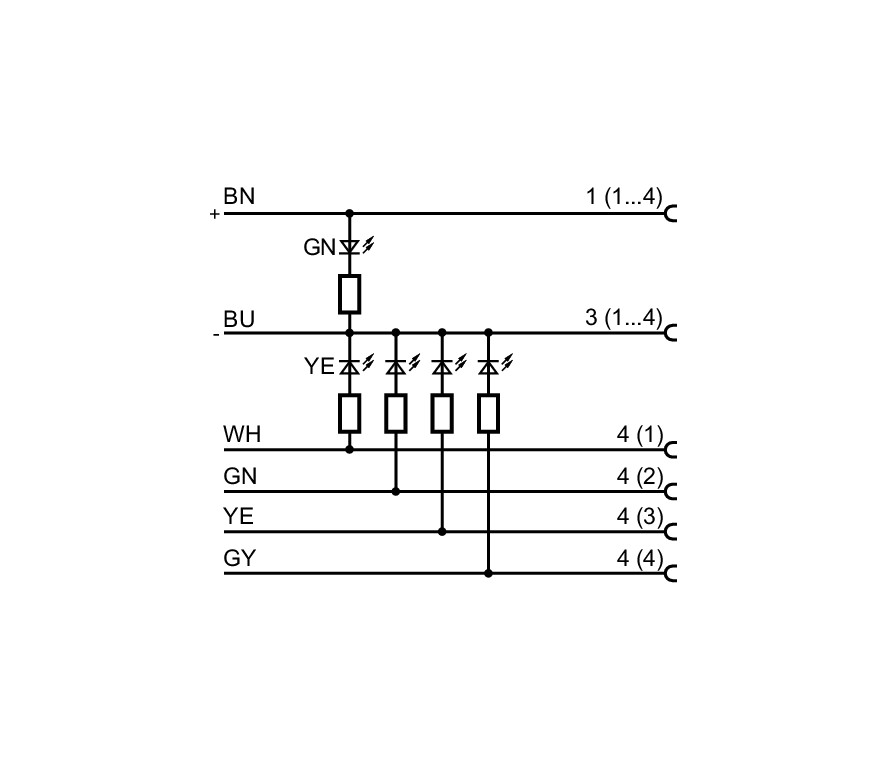

Схема подключения

электрическое подключение

Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 6,4 mm; 4 x 0,34 mm (43 x O 0,1 mm ) + 2 x 0,75 mm (21 x O 0,2 mm )

электрическое подключение - паз

Разъем: 4 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый

Соединение

	Цвета жил :
BN =	коричневый
BU =	синий
GN =	зелёный
GY =	серый
WH =	белый
YE =	жёлтый
