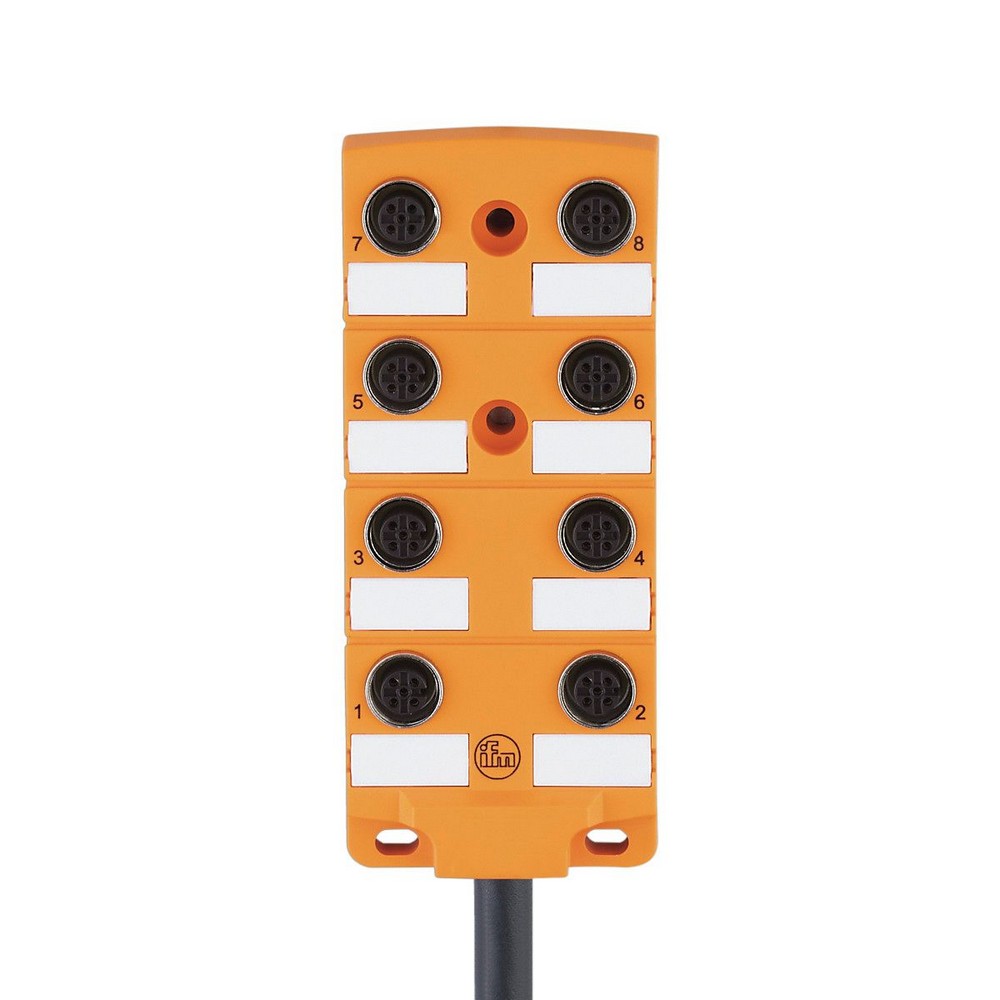

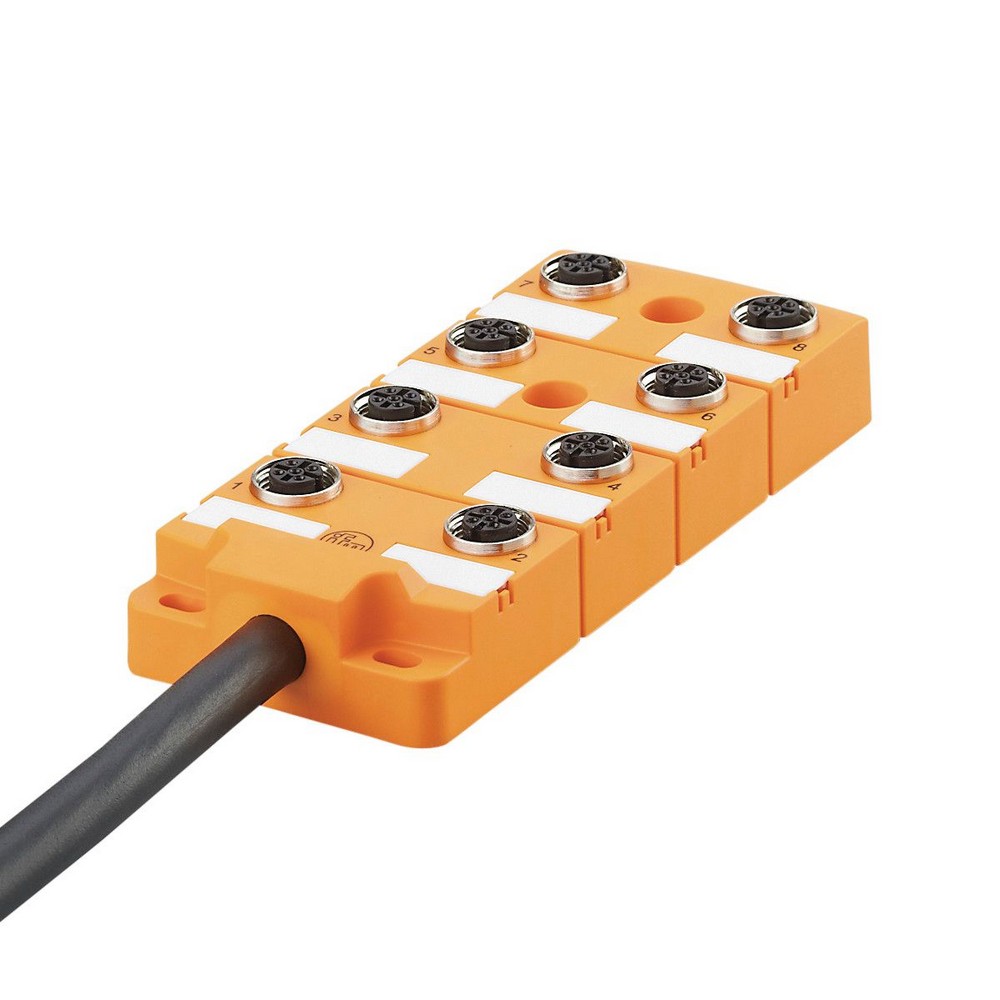

Распределительная коробка EBC022

Артикул: EBC022
Ожидается
Под заказ
Код товара ZDO8H050MSS0005H19
  • Поделиться:
Распределительная коробка EBC022
Приложение
без силиконада
Электронные данные
Рабочее напряжение [V] 30 AC/DC; ("supply class 2" согласно cULus)
Класс защитыII
Макс. токовая нагрузка на каждый модуль/гнездо [A]4
Макс. общая токовая нагрузка [A]12
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура окружающей среды во время работы [°C]-5...60
Степень защитыIP 67; IP 68; ("тип корпуса 1" в соответствии с cULus)
Механические данные
Вес [g]906,5
Размеры [mm]22 x 54 x 127
материалPA (полиамид)
Количество портов распределительной коробки 8
Тип подключенияM12
Пригодность для кабельной цепи
Радиус изгиба в случае движения кабелямин. 10 x диаметр кабеля
Циклы изгиба> 2 Mio.
Принадлежности
Принадлежности (поставляются в комплекте)
защитные заглушки: 2
этикетки: 8
Примечания
Упаковочная величина1 шт.
электрическое подключение
Кабель: 5 m, PUR (полиуретан), Без галогена, черный, O 9,7 mm; 16 x 0,34 mm (43 x O 0,1 mm ) + 3 x 0,75 mm (95 x O 0,1 mm )
электрическое подключение - паз
СоединениеРазъем: 8 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

— RU-RU — EBC022-01 — 26.02.2013

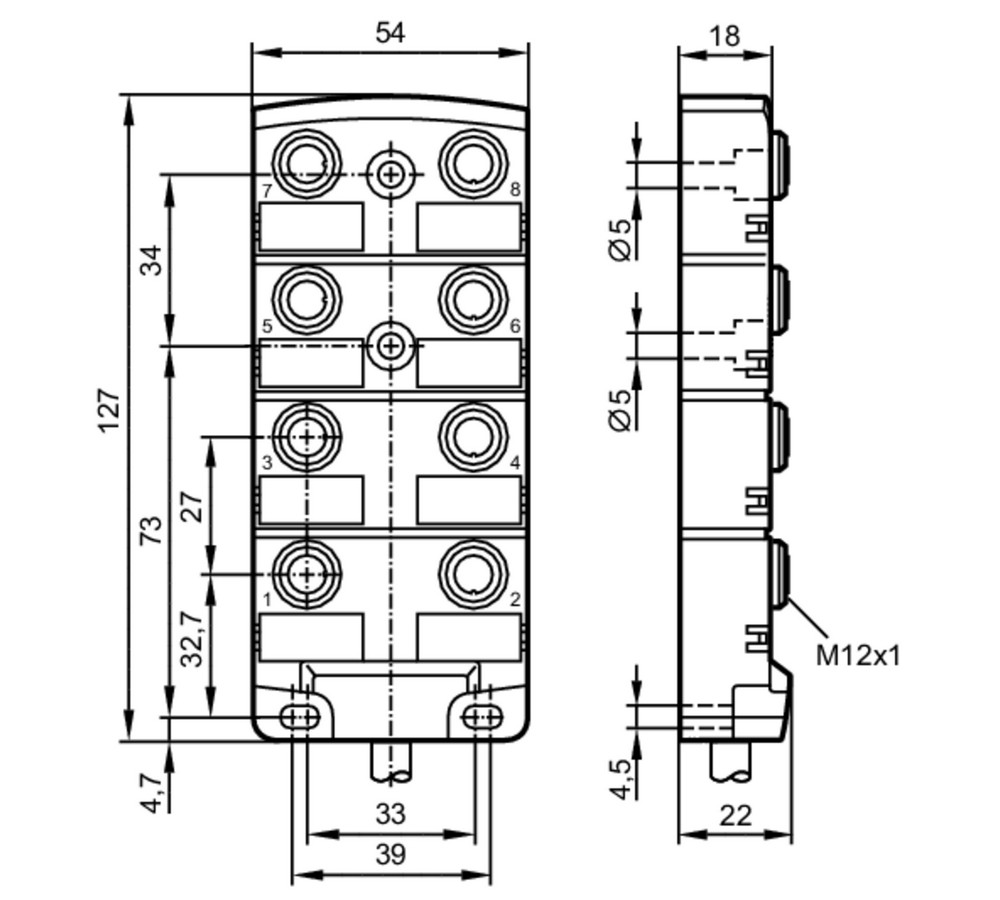

Типовые размеры

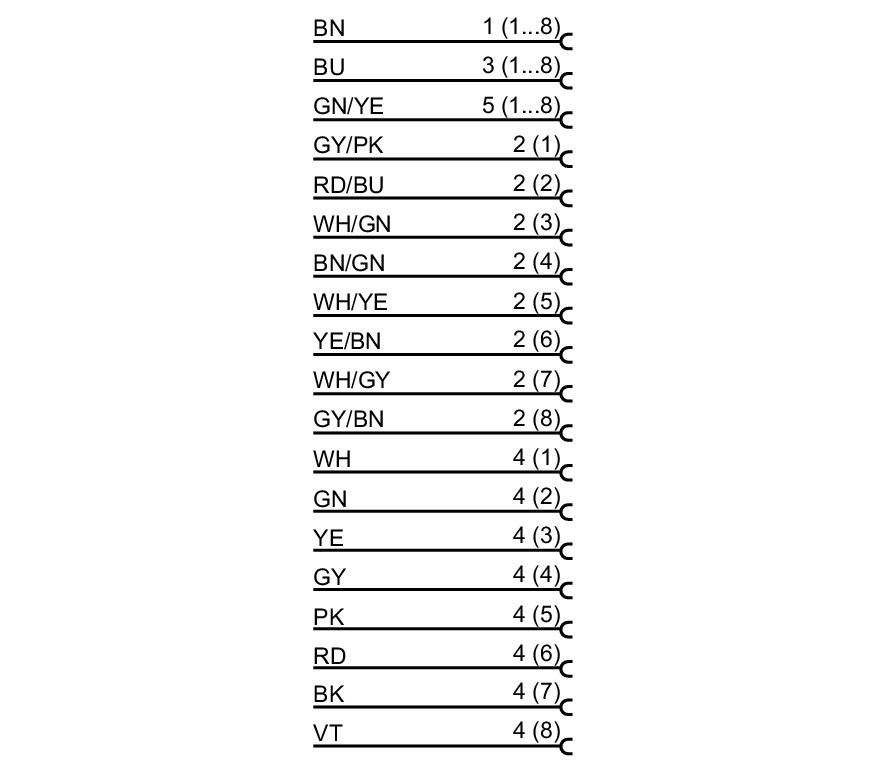

Схема подключения

электрическое подключение

Кабель: 5 m, PUR (полиуретан), Без галогена, черный, O 9,7 mm; 16 x 0,34 mm (43 x O 0,1 mm ) + 3 x 0,75 mm (95 x O 0,1 mm )

электрическое подключение - паз

Разъем: 8 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение

Цвета жил :
BK =черный
BN =коричневый
BU =синий
GN =зелёный
GY =серый
PK =розовый
RD =красный
VT =фиолетовый
WH =белый
YE =жёлтый
