Распределительная коробка EBC004

Артикул: EBC004
Ожидается
Под заказ
Код товара ZDO4H059MSS0000-00STAK190MSS
  • Поделиться:

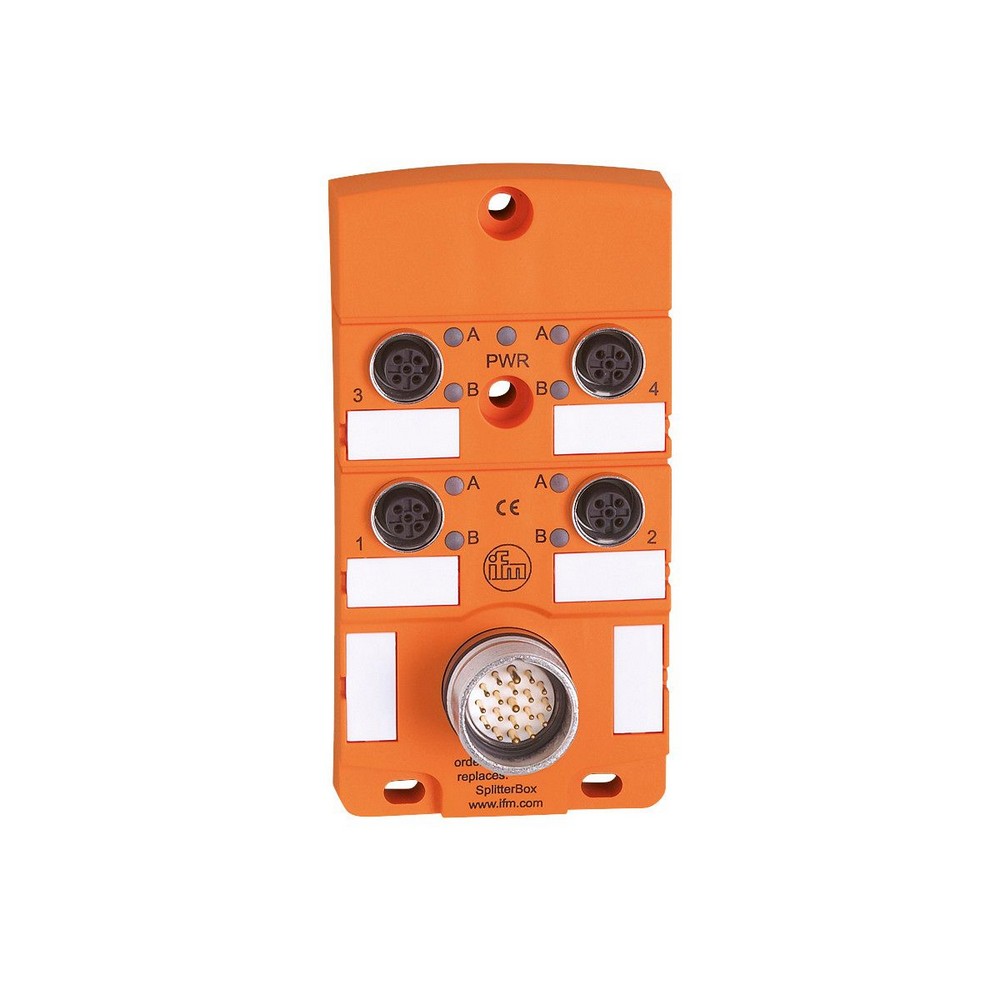

Распределительная коробка EBC004
Приложение
без силиконада
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Макс. токовая нагрузка на каждый модуль/гнездо [A]4
Макс. общая токовая нагрузка [A]10
Выходы
Электрическое исполнениеPNP
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67; ("тип корпуса 1" в соответствии с cULus)
Механические данные
Вес [g]226
Размеры [mm]33 x 60 x 118,2
материалPA (полиамид)
Количество портов распределительной коробки 4
Тип подключенияM12
Дисплеи / Элементы управления
Дисплей
Состояние выхода8 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
Принадлежности
Принадлежности (поставляются в комплекте)
защитные заглушки: 2
этикетки: 4
Примечания
Упаковочная величина1 шт.
электрическое подключение - Соединение
СоединениеРазъем: 1 x M23; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm
электрическое подключение - паз
Разъем: 4 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

— RU-RU — EBC004-00 — 29.11.2011

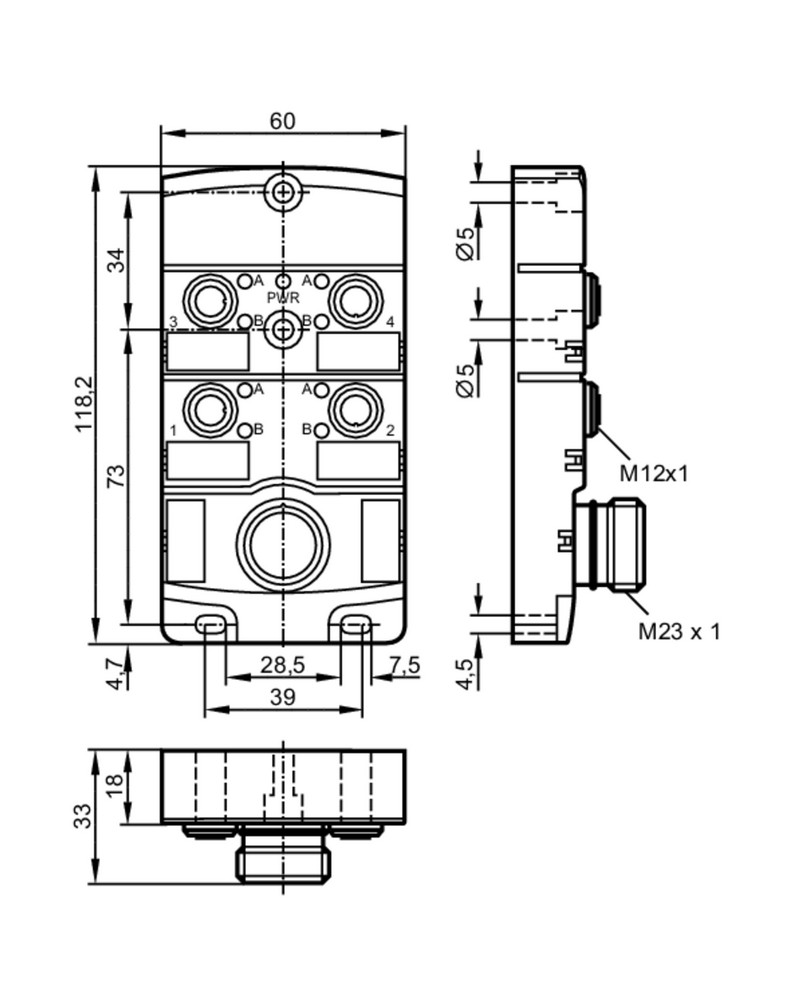

Типовые размеры

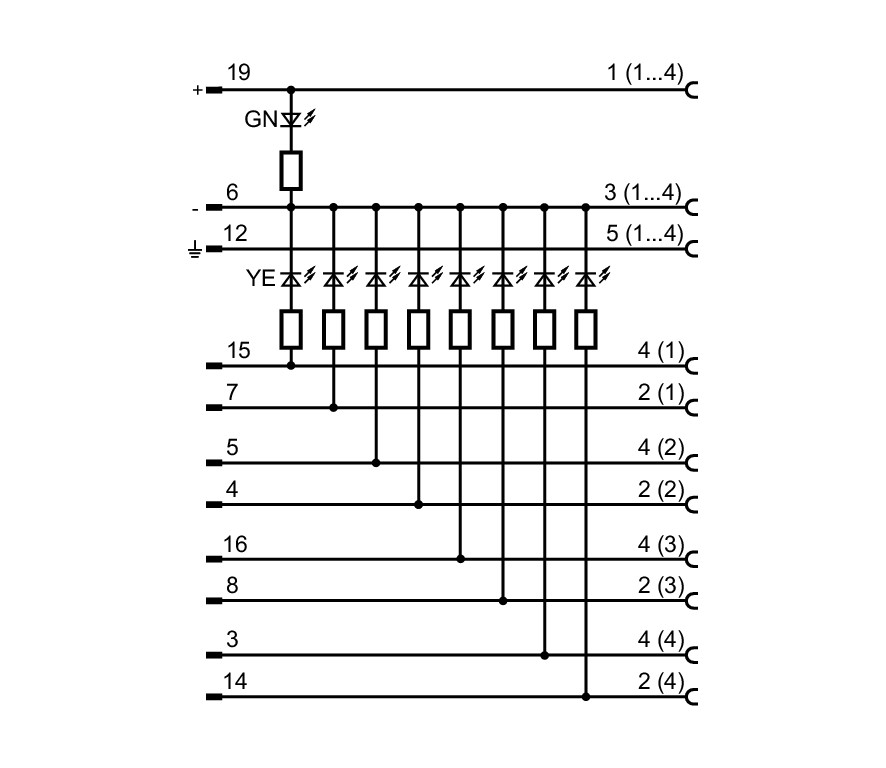

Схема подключения

электрическое подключение - Соединение

Разъем: 1 x M23; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение

электрическое подключение - паз

Разъем: 4 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm
