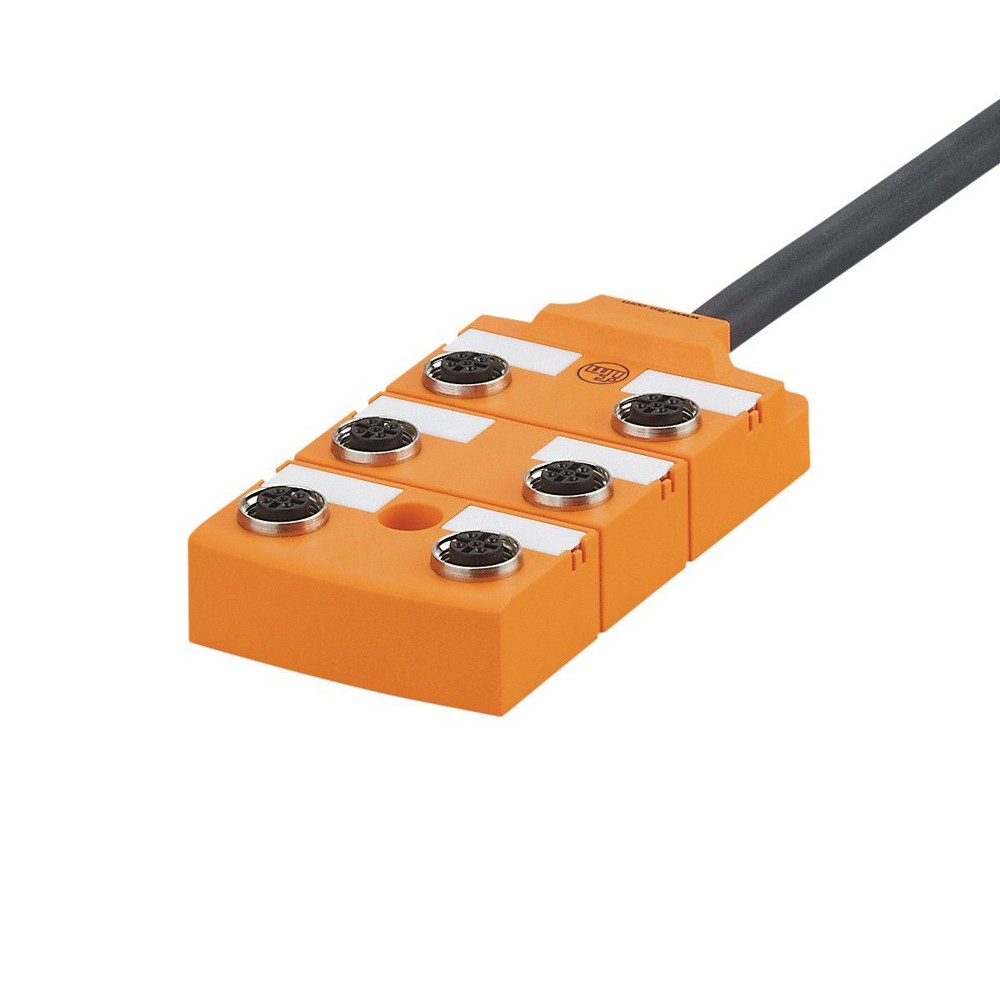

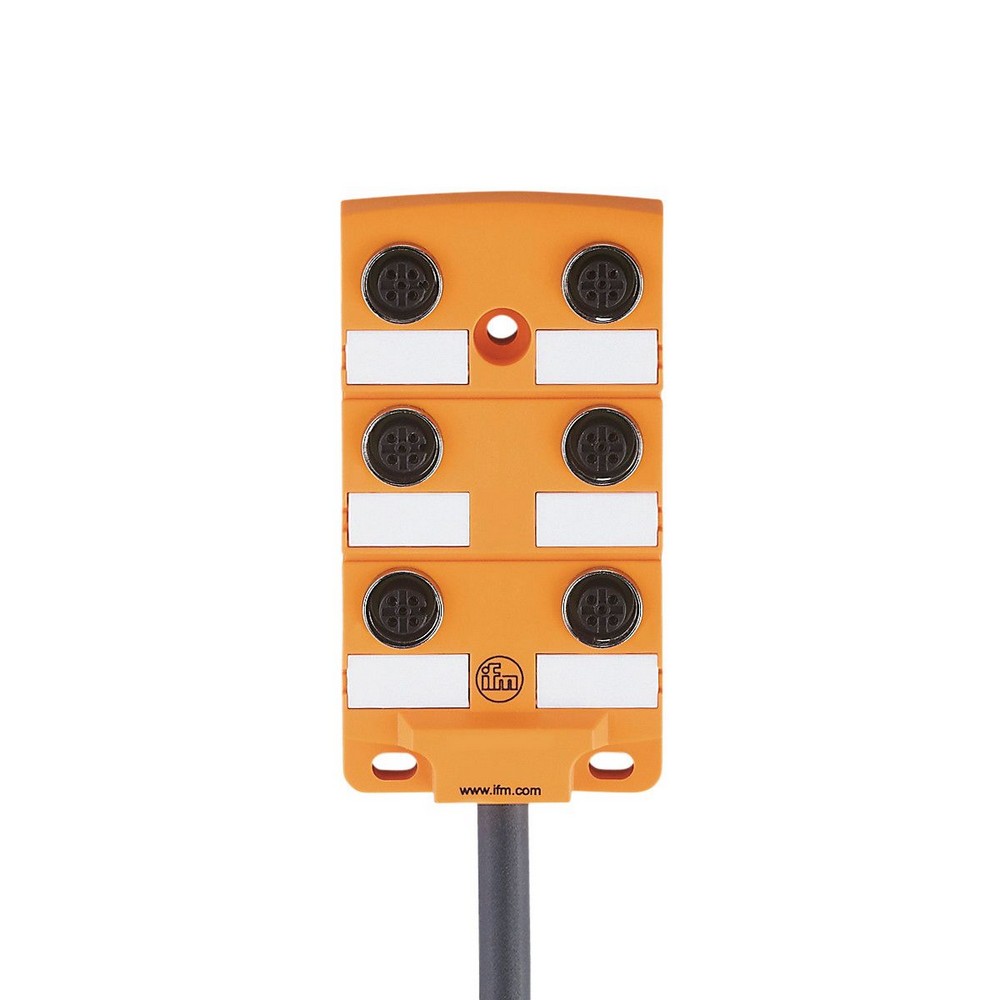

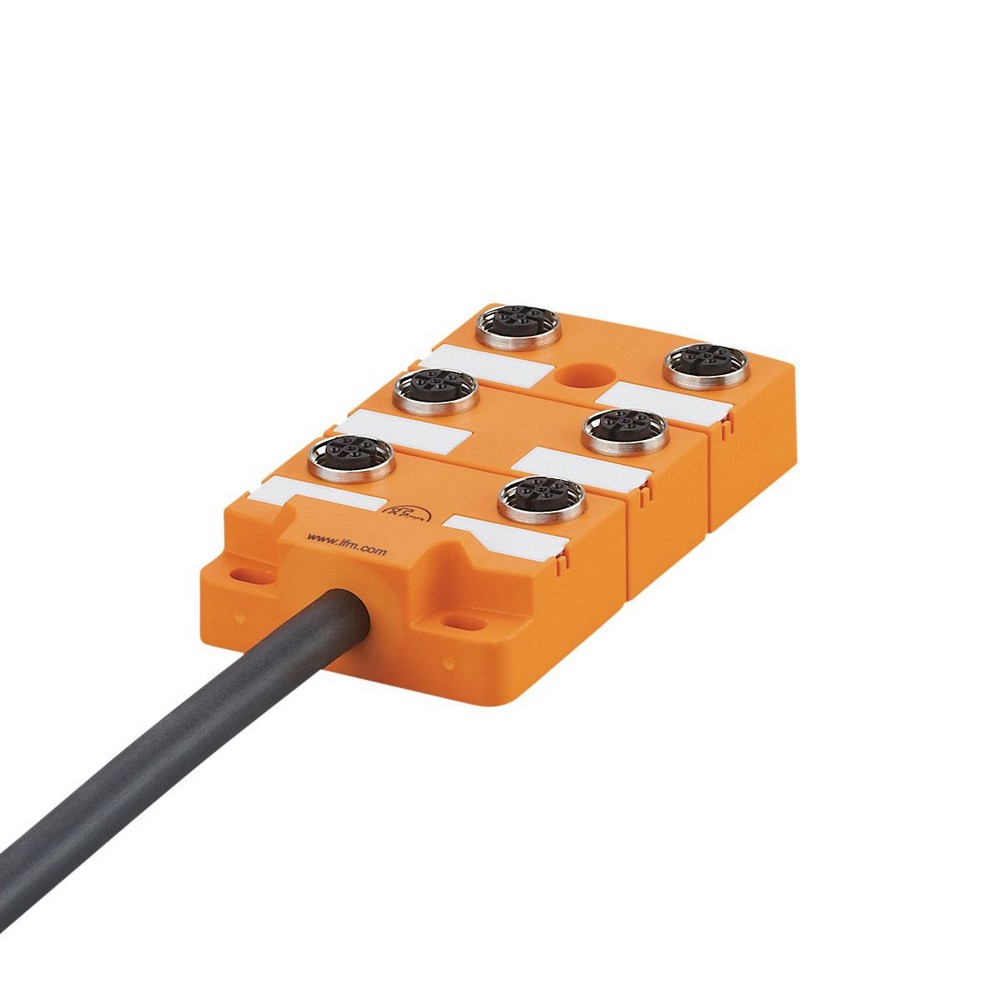

Распределительная коробка EBC030

Артикул: EBC030
Ожидается
Под заказ
Код товара ZDO6H050MSS0010H15
  • Поделиться:
Распределительная коробка EBC030
Приложение
без силиконада
Электронные данные
Рабочее напряжение [V] 30 AC/DC; ("supply class 2" согласно cULus)
Класс защитыII
Макс. токовая нагрузка на каждый модуль/гнездо [A]4
Макс. общая токовая нагрузка [A]12
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура окружающей среды во время работы [°C]-5...60
Степень защитыIP 67; IP 68; ("тип корпуса 1" в соответствии с cULus)
Механические данные
Вес [g]1332
Размеры [mm]22 x 54 x 100
материалPA (полиамид)
Количество портов распределительной коробки 6
Тип подключенияM12
Пригодность для кабельной цепи
Радиус изгиба в случае движения кабелямин. 10 x диаметр кабеля
Циклы изгиба> 2 Mio.
Принадлежности
Принадлежности (поставляются в комплекте)
защитные заглушки: 2
этикетки: 6
Примечания
Упаковочная величина1 шт.
электрическое подключение
Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 8,8 mm; 12 x 0,34 mm (63 x O 0,1 mm ) + 3 x 1,0 mm (127 x O 0,1 mm )
электрическое подключение - паз
СоединениеРазъем: 6 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

— RU-RU — EBC030-01 — 28.02.2013

Типовые размеры

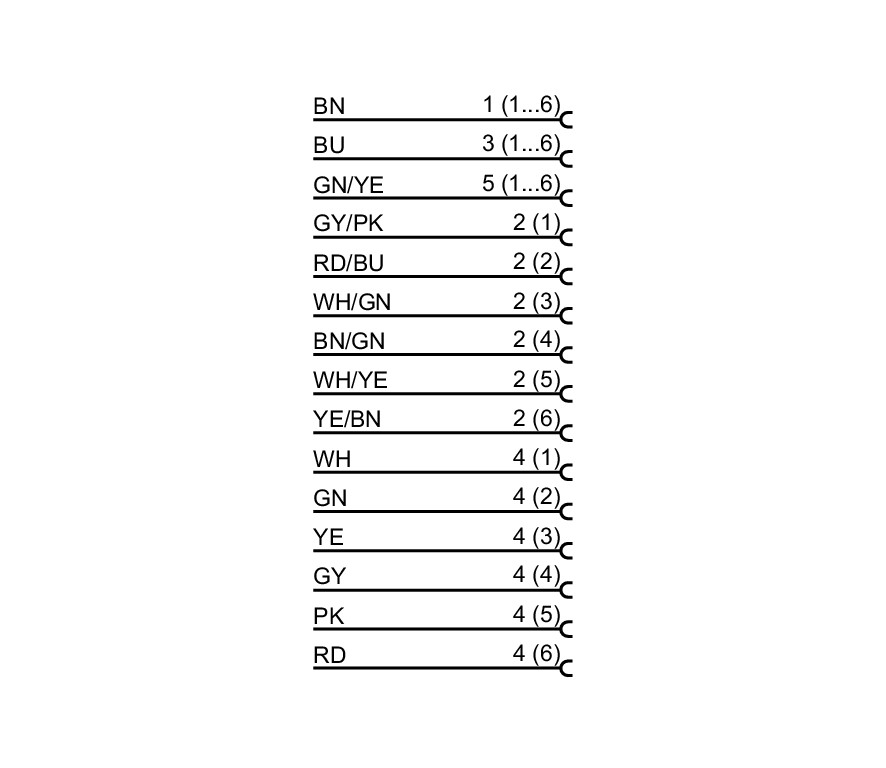

Схема подключения

электрическое подключение

Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 8,8 mm; 12 x 0,34 mm (63 x O 0,1 mm ) + 3 x 1,0 mm (127 x O 0,1 mm )

электрическое подключение - паз

Разъем: 6 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение

Цвета жил :
BN =коричневый
BU =синий
GN =зелёный
GY =серый
PK =розовый
RD =красный
WH =белый
YE =жёлтый
