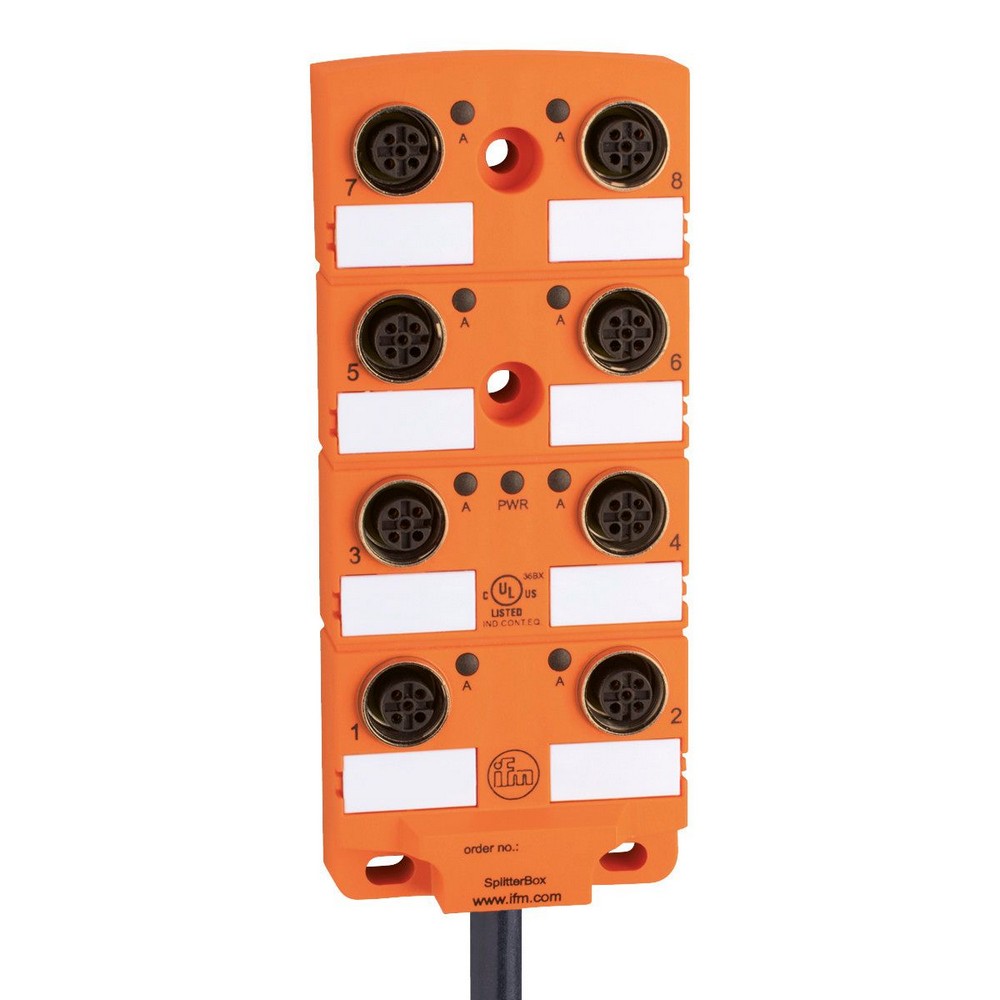

Распределительная коробка EBC047

Артикул: EBC047
Ожидается
Под заказ
Код товара ZDO8H059MSS0015H11
  • Поделиться:
Распределительная коробка EBC047
Приложение
без силиконада
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Класс защитыII
Макс. токовая нагрузка на каждый модуль/гнездо [A]4
Макс. общая токовая нагрузка [A]12
Выходы
Электрическое исполнениеPNP
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура окружающей среды во время работы [°C]-5...60
Степень защитыIP 67; IP 68; ("тип корпуса 1" в соответствии с cULus)
Механические данные
Вес [g]1671
Размеры [mm]22 x 54 x 127
материалPA (полиамид)
Количество портов распределительной коробки 8
Тип подключенияM12
Пригодность для кабельной цепи
Радиус изгиба в случае движения кабелямин. 10 x диаметр кабеля
Циклы изгиба> 2 Mio.
Дисплеи / Элементы управления
Дисплей
Состояние выхода8 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
Принадлежности
Принадлежности (поставляются в комплекте)
защитные заглушки: 2
этикетки: 8
Примечания
Упаковочная величина1 шт.
электрическое подключение
Кабель: 15 m, PUR (полиуретан), Без галогена, черный, O 8,2 mm; 8 x 0,34 mm (43 x O 0,1 mm ) + 3 x 0,75 mm (95 x O 0,1 mm )
электрическое подключение - паз
СоединениеРазъем: 8 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

— RU-RU — EBC047-01 — 08.03.2013

Типовые размеры

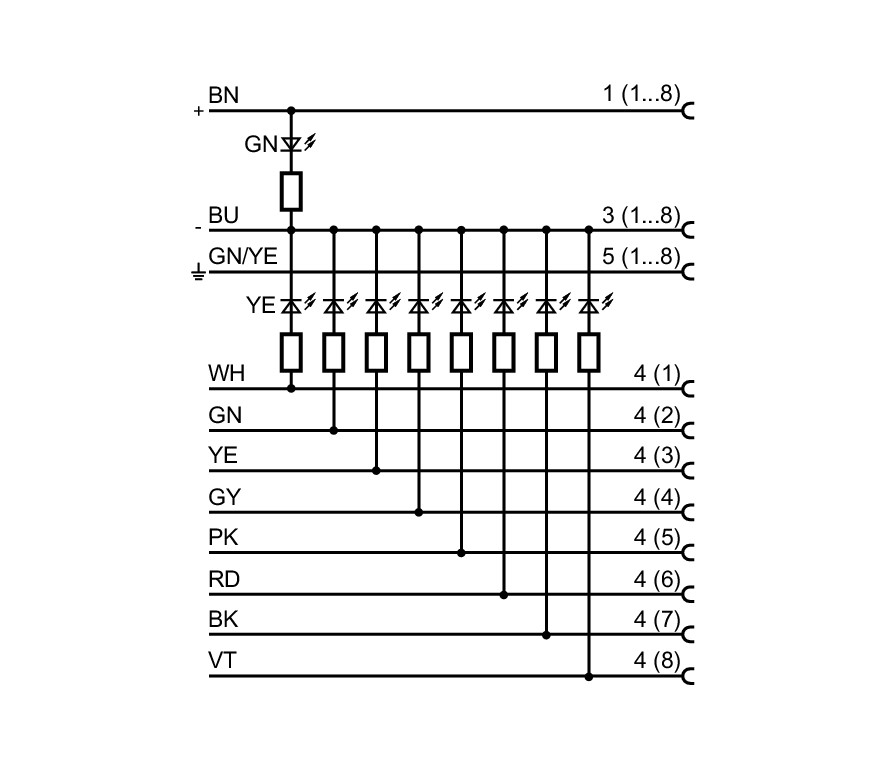

Схема подключения

электрическое подключение

Кабель: 15 m, PUR (полиуретан), Без галогена, черный, O 8,2 mm; 8 x 0,34 mm (43 x O 0,1 mm ) + 3 x 0,75 mm (95 x O 0,1 mm )

электрическое подключение - паз

Разъем: 8 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение

Цвета жил :
BK =черный
BN =коричневый
BU =синий
GN =зелёный
GN/YE =зелёный/жёлтый
GY =серый
PK =розовый
RD =красный
VT =фиолетовый
WH =белый
YE =жёлтый
