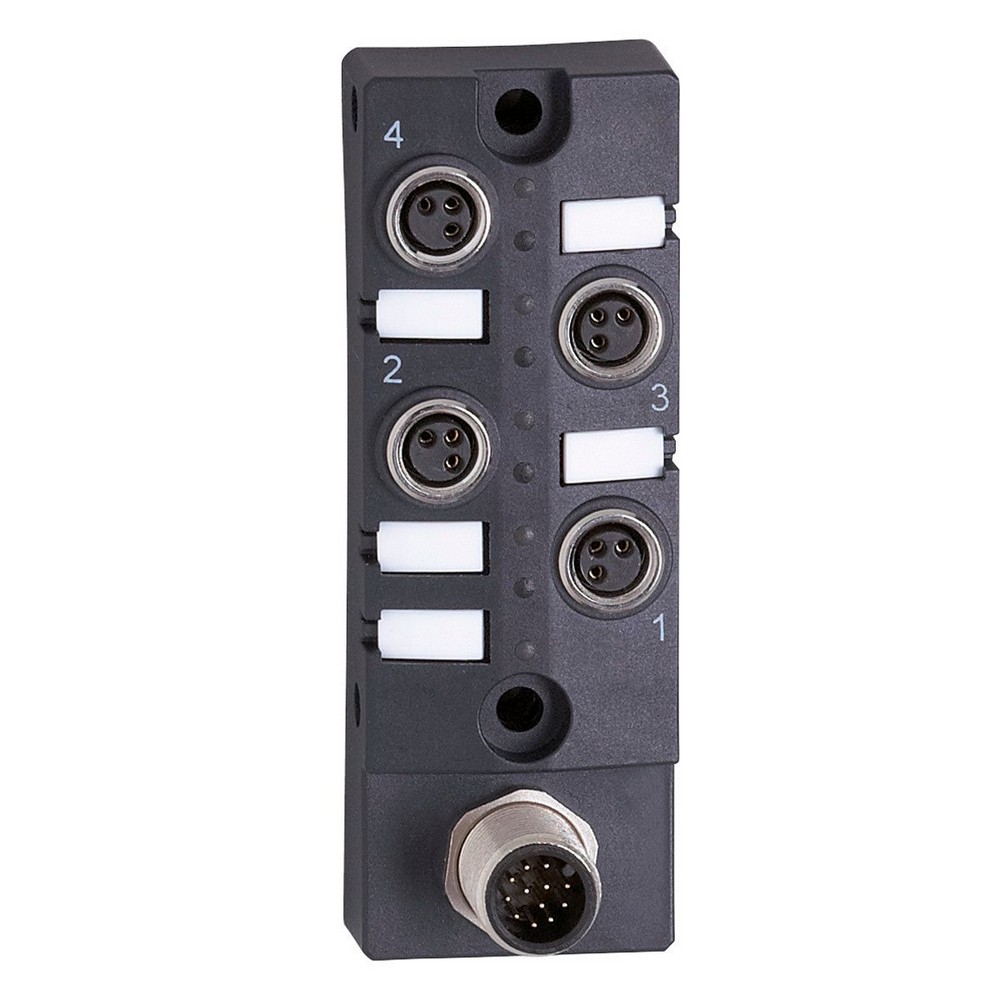

Распределительная коробка EBC044

Артикул: EBC044

Ожидается

Под заказ

Код товара	ZDO4F035MSS0000-STGH120MSS

Описание

Электронные данные

Рабочее напряжение [V]

15...30 DC

Класс защиты

III

Макс. токовая нагрузка на каждый модуль/гнездо [A]

Макс. общая токовая нагрузка [A]

Выходы

Электрическое исполнение

PNP

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура окружающей среды во время работы [°C]

-5...60

Степень защиты

IP 67

Механические данные

Вес [g]

86,8

Размеры [mm]

17 x 30 x 85,4

материал

PBT-GF20; латунь никелированн.

Количество портов распределительной коробки

Тип подключения

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение - Соединение

Соединение

Разъем: 1 x M12; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

электрическое подключение - паз

Разъем: 4 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

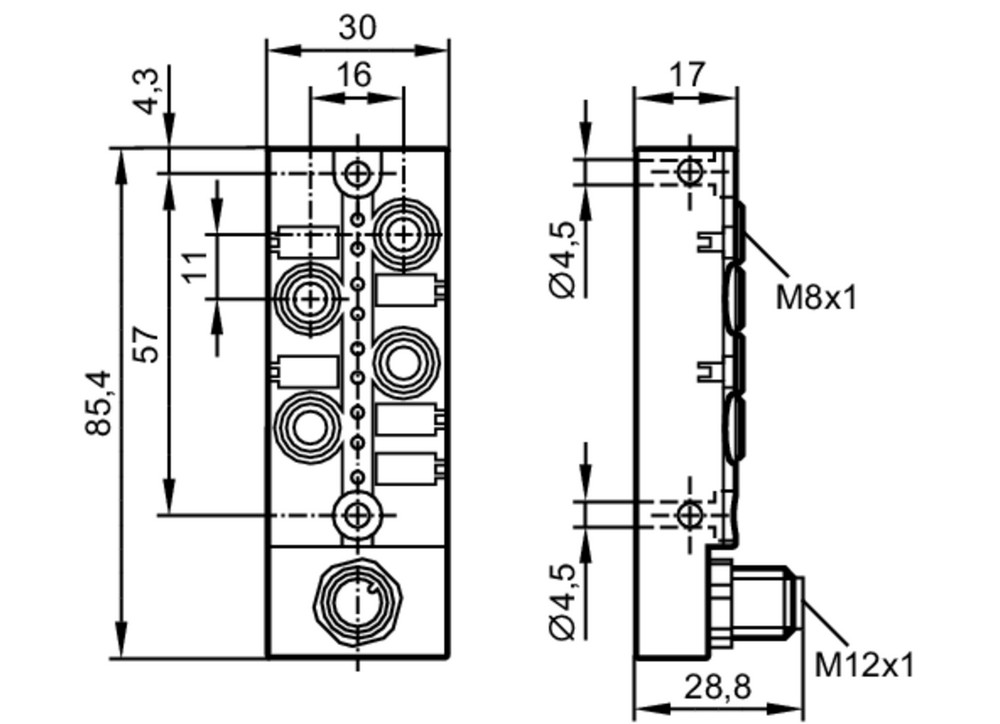

Типовые размеры

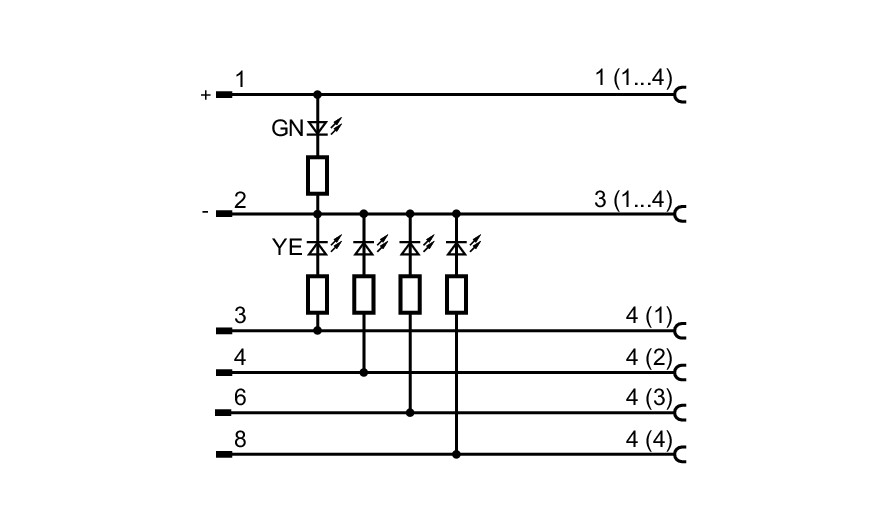

Схема подключения

электрическое подключение - Соединение

Разъем: 1 x M12; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение

электрическое подключение - паз

Разъем: 4 x M8; Литой корпус: PBT-GF 20 / латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm
