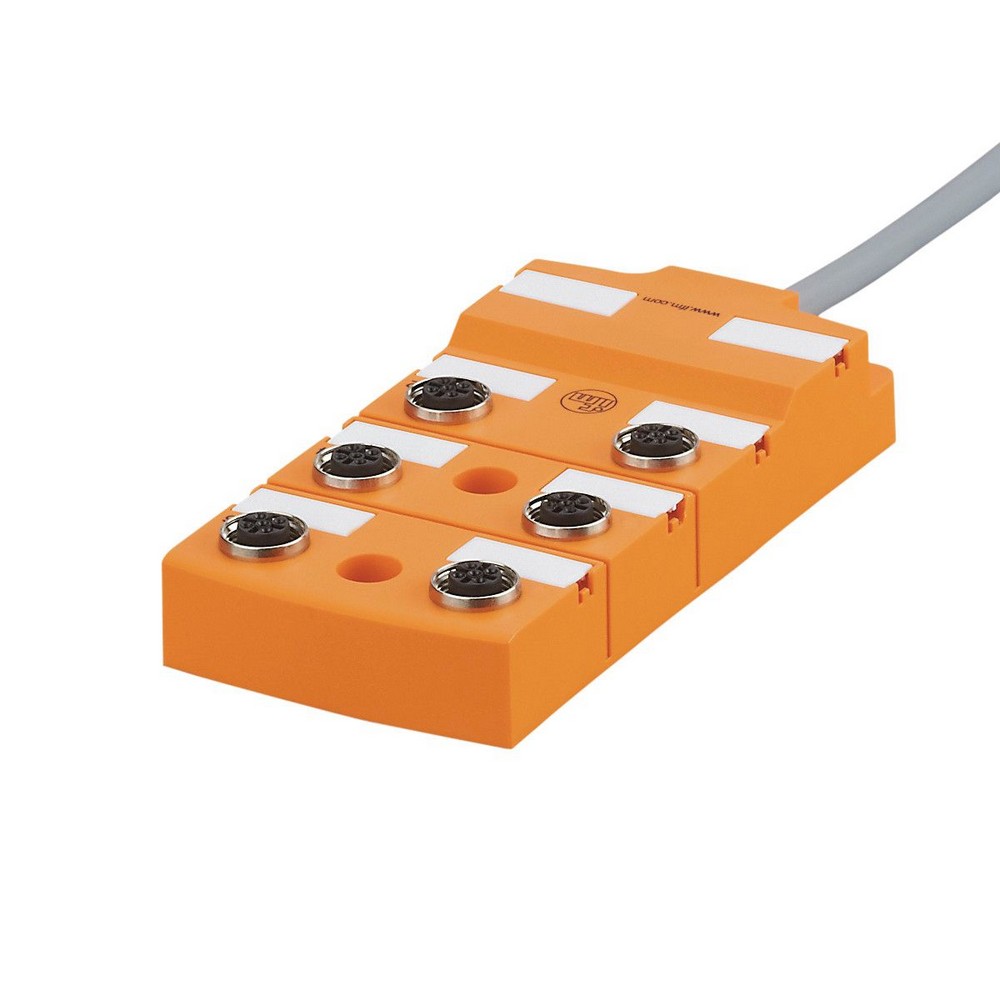

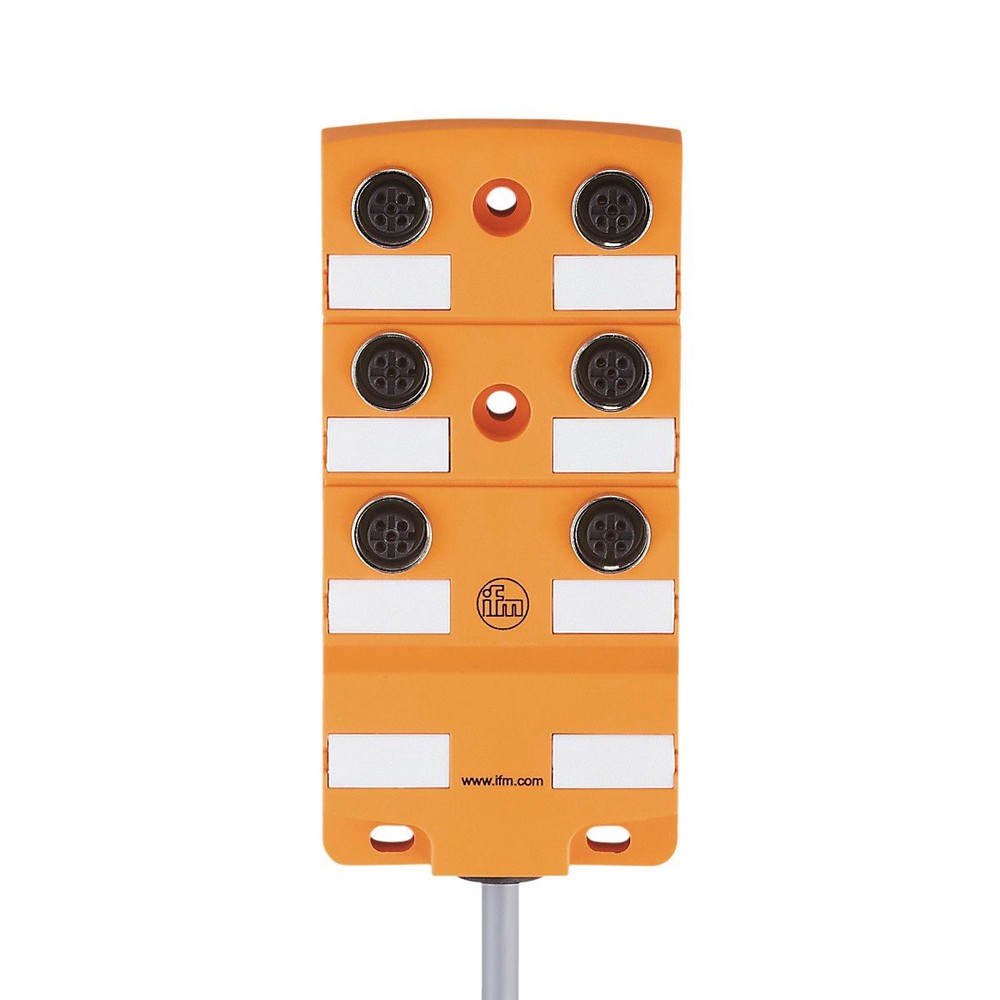

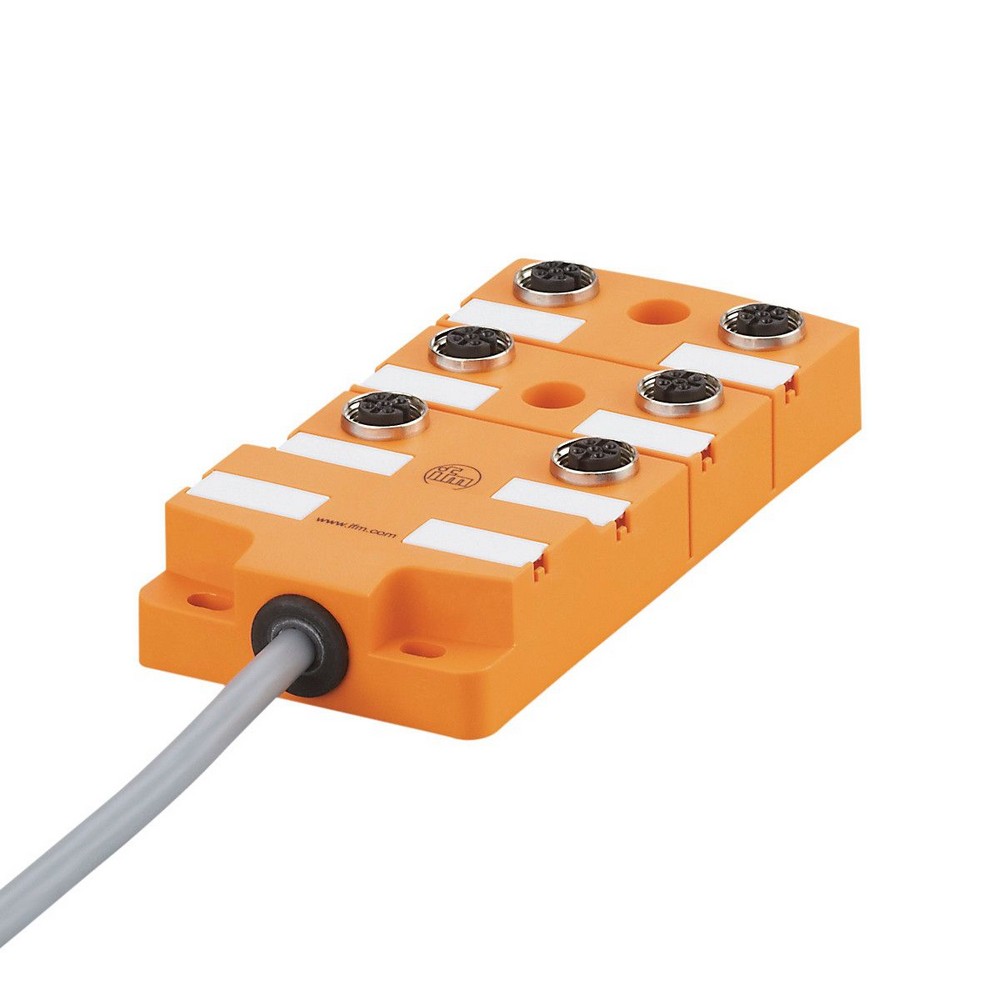

Распределительная коробка EBC126

Артикул: EBC126
Ожидается
Под заказ
Код товара ZDO6H050MSS0020E15
  • Поделиться:
Распределительная коробка EBC126
Электронные данные
Рабочее напряжение [V] 30 AC/DC; ("supply class 2" согласно cULus)
Макс. токовая нагрузка на каждый модуль/гнездо [A]4; (на контакт: 2; на группу: 8)
Макс. общая токовая нагрузка [A]12
Условия эксплуатации
Температура окружающей среды [°C]-25...40
Температура окружающей среды во время работы [°C]-5...60
Степень защитыIP 67; ("тип корпуса 1" в соответствии с cULus)
Механические данные
Вес [g]1484,4
Размеры [mm]22 x 60 x 125
материалPA (полиамид)
Количество портов распределительной коробки 6
Тип подключенияM12
Принадлежности
Принадлежности (поставляются в комплекте)
этикетки: 6
Примечания
РекомендацииПо индивидуальному заказу
Упаковочная величина1 шт.
электрическое подключение
Кабель: 20 m, PVC (поливинилхлорид), черный, O 6,3 mm; 5 x 0,5 mm
электрическое подключение - паз
СоединениеРазъем: 6 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

— RU-RU — EBC126-00 — 01.04.2015

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 20 m, PVC (поливинилхлорид), черный, O 6,3 mm; 5 x 0,5 mm

электрическое подключение - паз

Разъем: 6 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение

Цвета жил :
BK =черный
BN =коричневый
BU =синий
GN/YE =зелёный/жёлтый
WH =белый
