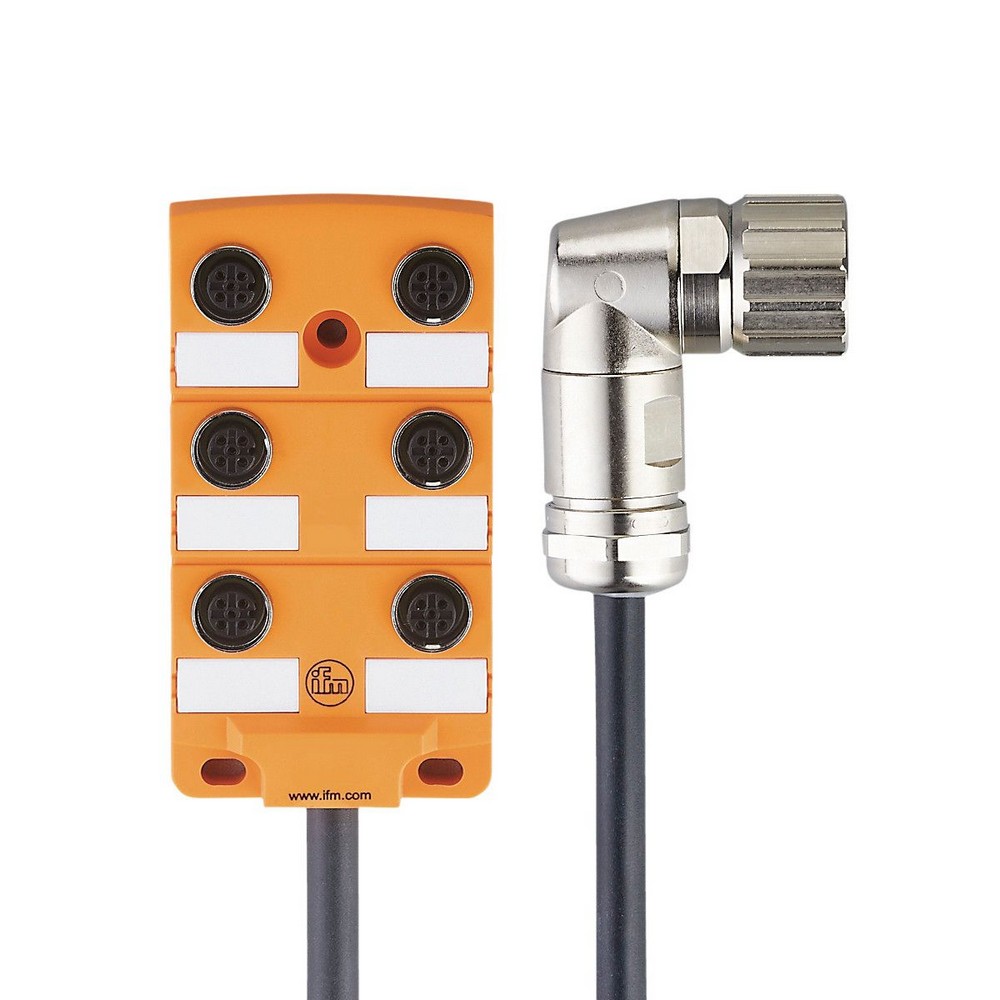

Распределительная коробка EBC040

Артикул: EBC040

Ожидается

Под заказ

Код товара	ZDO6H050MSS0010H11STAK190MSS

Описание

Приложение

без силикона

да

Электронные данные

Рабочее напряжение [V]

30 AC/DC; ("supply class 2" согласно cULus)

Класс защиты

Макс. токовая нагрузка на каждый модуль/гнездо [A]

Макс. общая токовая нагрузка [A]

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура окружающей среды во время работы [°C]

-5...60

Степень защиты

IP 67; IP 68; ("тип корпуса 1" в соответствии с cULus)

Механические данные

Вес [g]

1470,5

Размеры [mm]

22 x 54 x 100

материал

PA (полиамид)

Количество портов распределительной коробки

Тип подключения

M12

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Циклы изгиба	> 2 Mio.

Принадлежности

Принадлежности (поставляются в комплекте)


защитные заглушки: 2
этикетки: 6

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Разъем: 1 x M23, угловой; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

электрическое подключение

Соединение

Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 8,8 mm; 12 x 0,34 mm (63 x O 0,1 mm ) + 3 x 1,0 mm (127 x O 0,1 mm )

электрическое подключение - паз

Разъем: 6 x M12; Литой корпус: PA (полиамид); Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

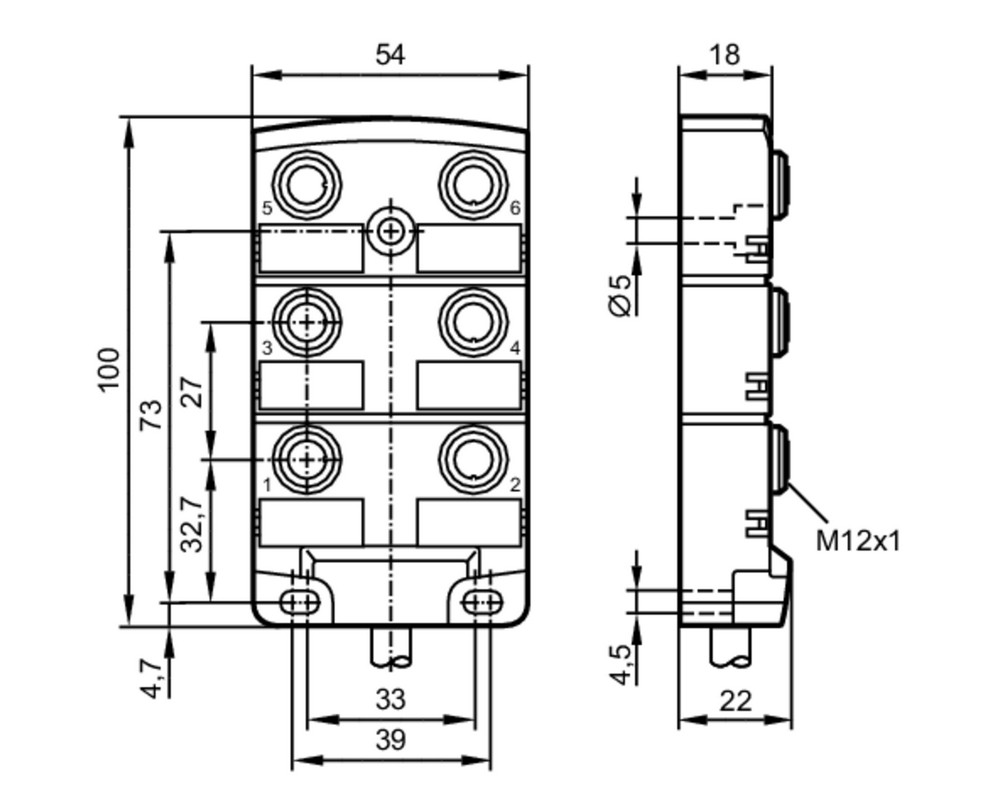

Типовые размеры

Схема подключения
