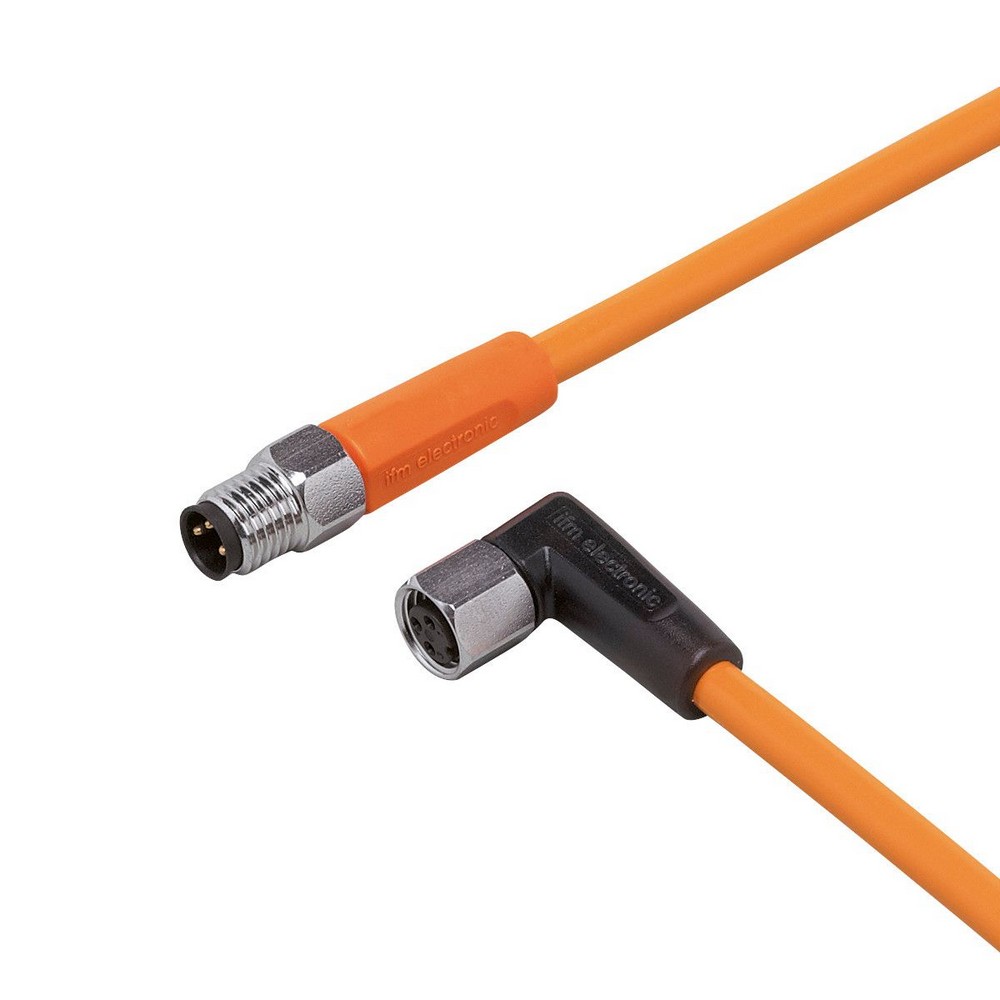

Соединительный кабель EVT158

Артикул: EVT158

Ожидается

Под заказ

Код товара	VDOAF032VAS0005E03STGF030VAS

Описание

Приложение

Применение

гигиенические и влажные среды в пищевой промышленности

без силикона

да

Электронные данные

Рабочее напряжение [V]

10...36 DC

Класс защиты

III

Макс. общая токовая нагрузка [A]

Выходы

Электрическое исполнение

PNP

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Примечание к температуре окружающей среды


cULus: ...50

Температура окружающей среды во время работы [°C]

5...80

Примечание к температуре окружающей среды (движение)


cULus: ...50

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Испытания / одобрения

MTTF [годы]

31710

Механические данные

Вес [g]

181,2

Размеры [mm]

10 x 10 x 36

материал

корпус: PVC (поливинилхлорид) оранжевый; Уплотнение: EPDM

Материал накидной гайки

нерж. сталь (1.4404 / 316L) / нерж. сталь (1.4404 / 316L)

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 1 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Разъем: 1 x M8, прямой; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый; Момент затяжки: 0,3...0,5 Nm

электрическое подключение

Соединение

Кабель: 5 m, PVC (поливинилхлорид), оранжевый, O 4,9 mm; 3 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Разъем: 1 x M8, угловой; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый; Момент затяжки: 0,3...0,5 Nm

Типовые размеры

Схема подключения
