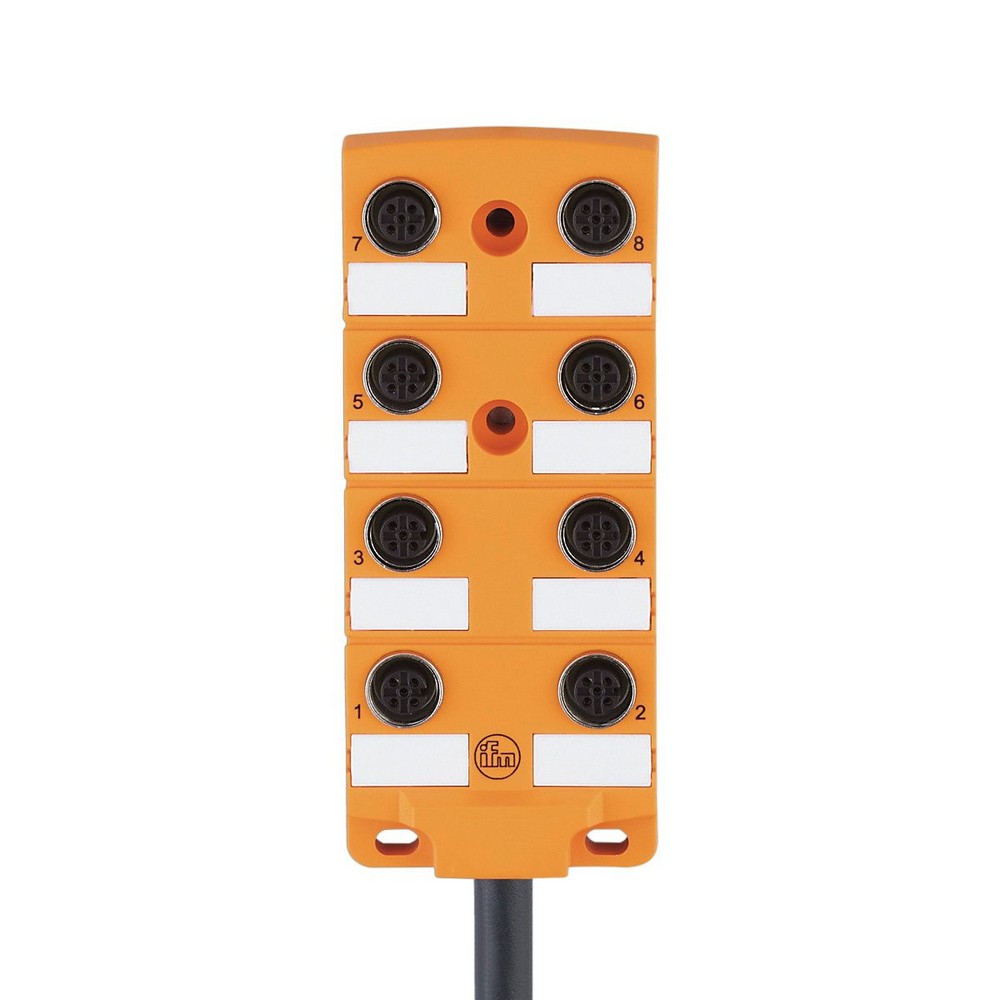

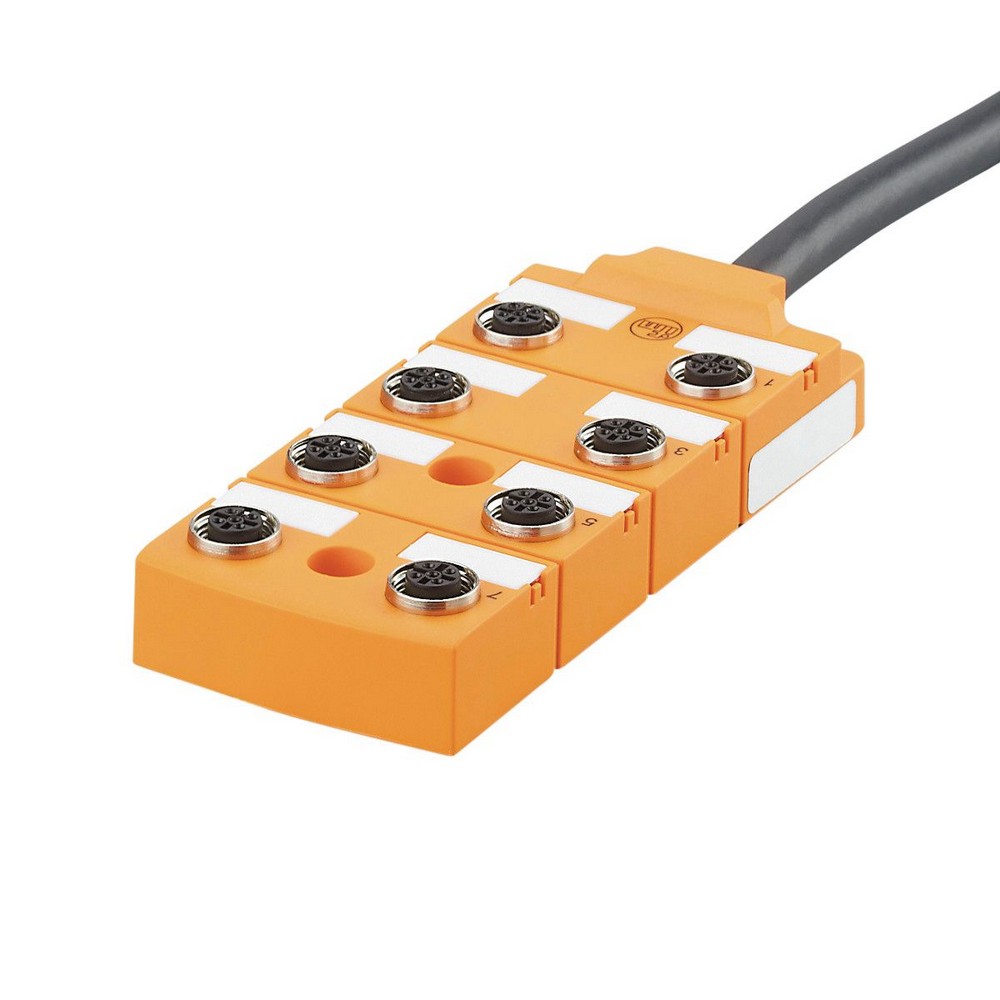

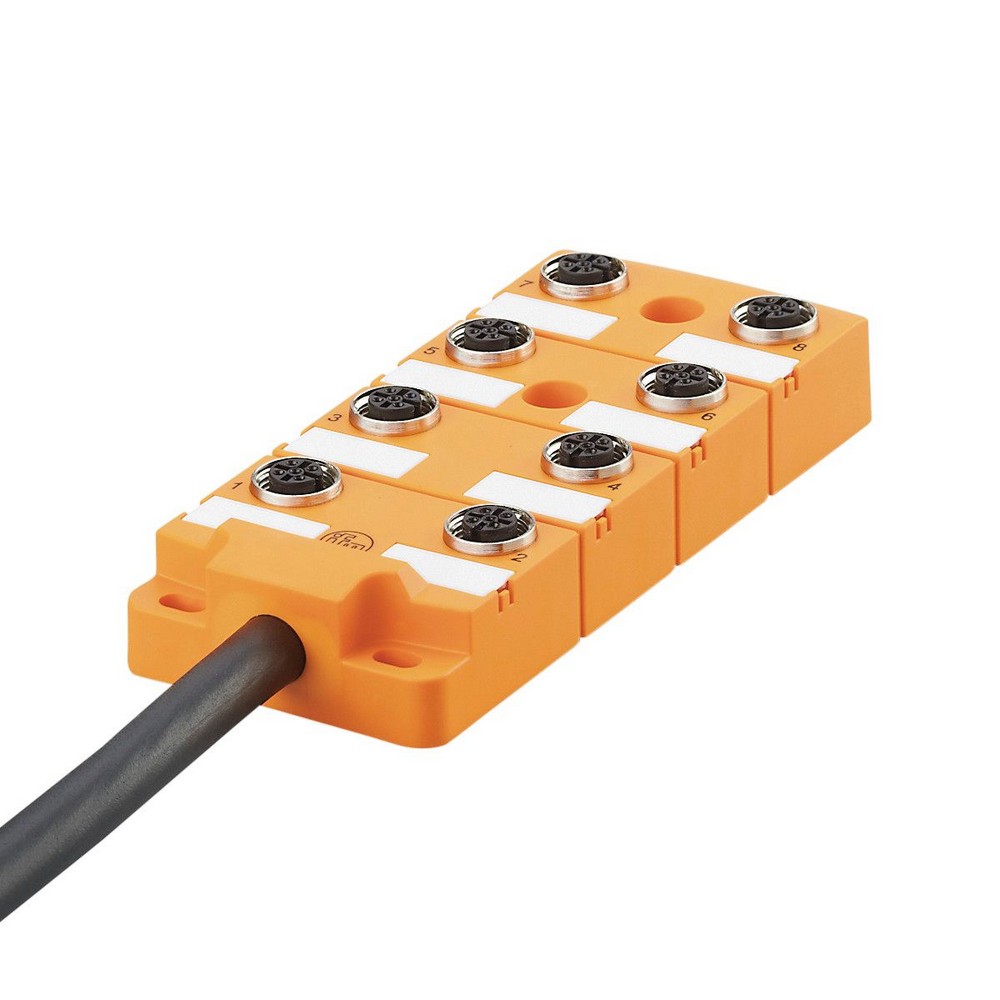

Распределительная коробка EBT004

Артикул: EBT004
Ожидается
Под заказ
Код товара ZDO8H050VAS0015E19
  • Поделиться:
Распределительная коробка EBT004
Приложение
без силиконада
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Класс защитыII
Макс. токовая нагрузка на каждый модуль/гнездо [A]4
Макс. общая токовая нагрузка [A]12
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Температура окружающей среды во время работы [°C]-5...60
Степень защитыIP 67; IP 68; ("тип корпуса 1" в соответствии с cULus)
Механические данные
Вес [g]2944
Размеры [mm]22 x 54 x 127
материалкорпус: PA (полиамид)
Количество портов распределительной коробки 8
Тип подключенияM12
Принадлежности
Принадлежности (поставляются в комплекте)
защитные заглушки: 2
этикетки: 8
Примечания
Упаковочная величина1 шт.
электрическое подключение
Кабель: 15 m, PVC (поливинилхлорид), черный, O 9,7 mm; 16 x 0,34 mm + 3 x 1,0 mm
электрическое подключение - паз
СоединениеРазъем: 8 x M12; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

— RU-RU — EBT004-01 — 28.06.2013

Типовые размеры

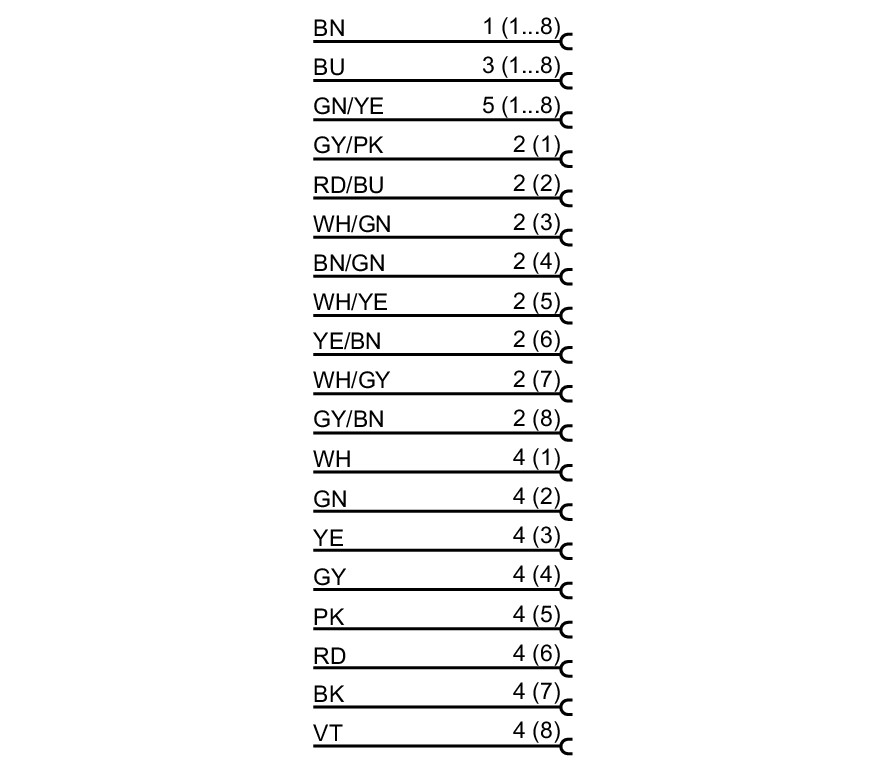

Схема подключения

электрическое подключение

Кабель: 15 m, PVC (поливинилхлорид), черный, O 9,7 mm; 16 x 0,34 mm + 3 x 1,0 mm

электрическое подключение - паз

Разъем: 8 x M12; Контакты: позолоченый; Момент затяжки: 0,8...1,5 Nm

Соединение

Цвета жил :
BK =черный
BN =коричневый
BU =синий
GN =зелёный
GY =серый
PK =розовый
RD =красный
VT =фиолетовый
WH =белый
YE =жёлтый
