Соединительный кабель с разъемом EVT389

Артикул: EVT389

Ожидается

Под заказ

Код товара	ADOGH050VAS0002G05

Описание

Приложение

Применение

гигиенические и влажные среды в пищевой промышленности

без силикона

да

Электронные данные

Рабочее напряжение [V]

30 AC / 36 DC

Класс защиты

III

Макс. общая токовая нагрузка [A]

4; (cULus: 3)

Условия эксплуатации

Температура окружающей среды [°C]

-25...100

Примечание к температуре окружающей среды


cULus: ...50 °C

Температура окружающей среды во время работы [°C]

5...100

Примечание к температуре окружающей среды (движение)


cULus: ...50 °C

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Механические данные

Вес [g]

114,5

Размеры [mm]

15,5 x 15,5 x 45

материал

корпус: PVC (поливинилхлорид) оранжевый; Уплотнение: EPDM

Материал накидной гайки

нерж. сталь (1.4404 / 316L)

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 1 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид), оранжевый, O 5,2 mm, экранированный; 5 x 0,25 mm (32 x O 0,1 mm )

электрическое подключение - Разъём

Соединение

Разъем: 1 x M12, прямой; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm; Экранированный соединительный кабель: экран не подключен

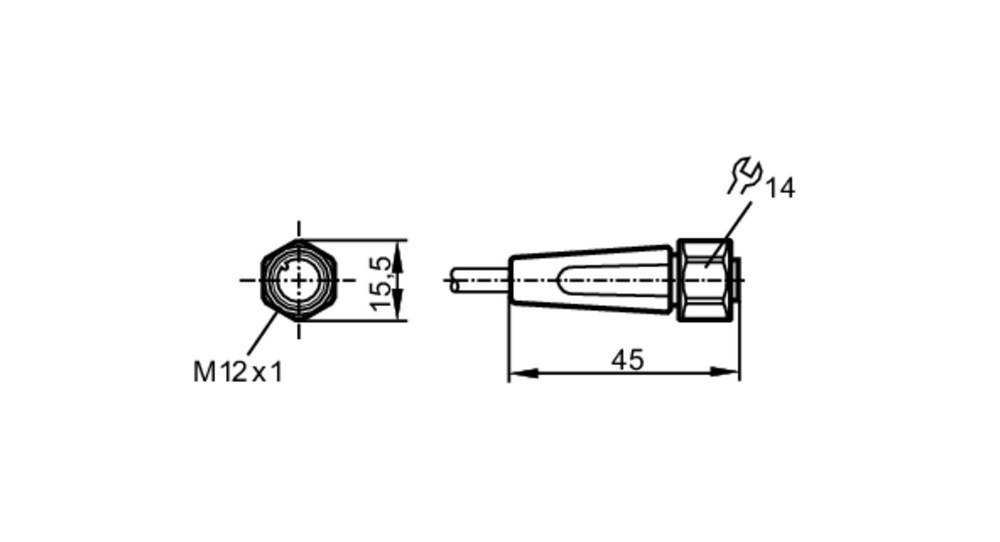

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид), оранжевый, O 5,2 mm, экранированный; 5 x 0,25 mm (32 x O 0,1 mm )

электрическое подключение - Разъём

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
GY =	серый
WH =	белый
