Разъём с клеммами E1002A

Артикул: E1002A

Ожидается

Под заказ

Код товара	SDOGJ040PLNFKPG/1D/1G

Приложение

Применение

Подключение к сертифицированной искробезопасной цепи тока

Условия эксплуатации

Температура окружающей среды [°C]

-20...80

Степень защиты

IP 65

Испытания / одобрения

Разрешение

BVS 05 ATEX E106

Маркировка АТЕХ

II 1G Ex ia IIC T6 Ga

II 1D Ex ia IIIB T85°C Da

II 1D Ex ia IIIC T85°C Da

Механические данные

Вес [g]

35,7

Размеры [mm]

25 x 25 x 56

Материал

PA (полиамид)

Материал накидной гайки

PA (полиамид)

Примечания


Ta в соответствии с "Общей мощностью токовых цепей" в соответствующей инструкции по эксплуатации (часть, касающаяся безопасности ATEX)
К разъемам можно подключить несколько искробезопасных цепей.
Сумма напряжений одного или нескольких искробезопасных цепей не должна превышать следующее значение:
Utotal max = 60 В (пик значения)

Упаковочная величина

1 шт.

электрическое подключение

контактные зажимы: ...0,75 mm; Защитная кабельная оболочка: O 6...8 mm

электрическое подключение - Разъём

Соединение

Разъем: 1 x M18, прямой; Литой корпус: PA (полиамид); Блокировка: PA (полиамид)

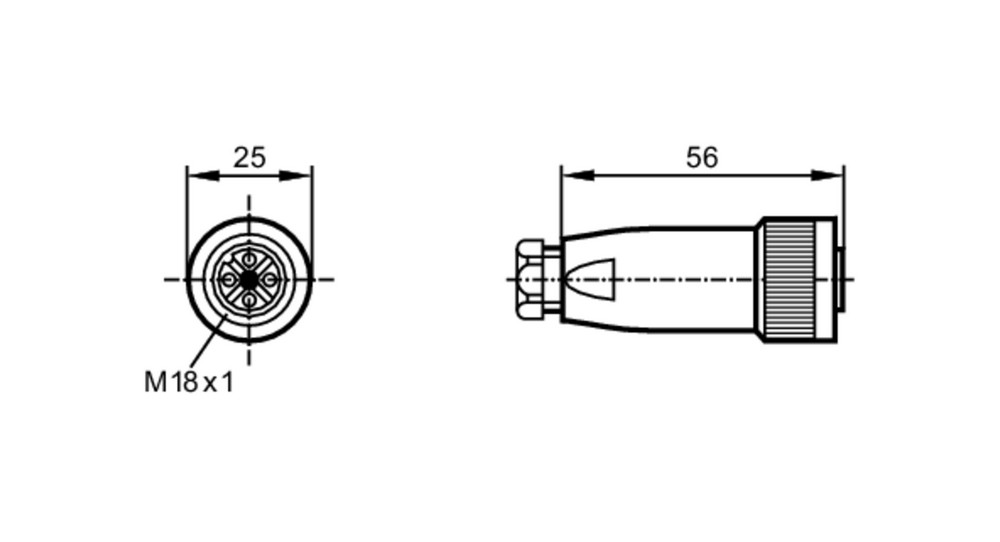

Типовые размеры

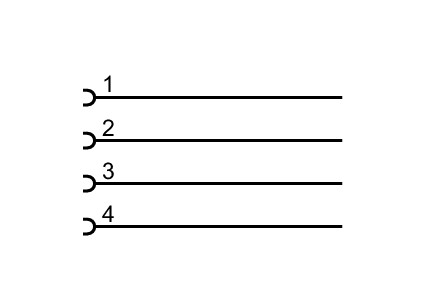

Схема подключения

электрическое подключение

контактные зажимы: ...0,75 mm; Защитная кабельная оболочка: O 6...8 mm

электрическое подключение - Разъём

Разъем: 1 x M18, прямой; Литой корпус: PA (полиамид); Блокировка: PA (полиамид)

Соединение
