Разъём с клеммами E1001A

Артикул: E1001A

Ожидается

Под заказ

Код товара	SDOGL070PLNFKPG/1D/1G

Приложение

Применение

Подключение к сертифицированной искробезопасной цепи тока

Условия эксплуатации

Температура окружающей среды [°C]

-20...80

Степень защиты

IP 67

Испытания / одобрения

Разрешение

BVS 05 ATEX E106

Маркировка АТЕХ

II 1G Ex ia IIC T6 Ga

II 1D Ex ia IIIB T85°C Da

II 1D Ex ia IIIC T85°C Da

Механические данные

Вес [g]

59,1

Размеры [mm]

29 x 29 x 71

Материал

PBT (полибутилентерефталат)

Материал накидной гайки

PA (полиамид)

Примечания


Ta в соответствии с "Общей мощностью токовых цепей" в соответствующей инструкции по эксплуатации (часть, касающаяся безопасности ATEX)
К разъемам можно подключить несколько искробезопасных цепей.
Сумма напряжений одного или нескольких искробезопасных цепей не должна превышать следующее значение:
Utotal max = 60 В (пик значения)

Упаковочная величина

1 шт.

электрическое подключение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 10...12 mm

электрическое подключение - Разъём

Соединение

Разъем: 1 x Rd24, прямой; Литой корпус: PBT (полибутилентерефталат); Блокировка: PA (полиамид); Контакты: позолоченый

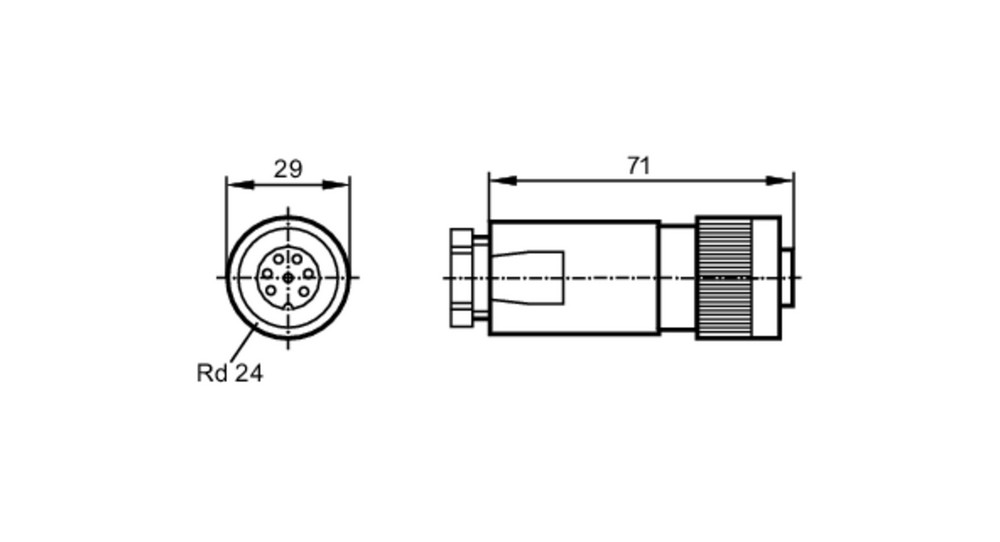

Типовые размеры

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 10...12 mm

электрическое подключение - Разъём

Разъем: 1 x Rd24, прямой; Литой корпус: PBT (полибутилентерефталат); Блокировка: PA (полиамид); Контакты: позолоченый

Соединение
