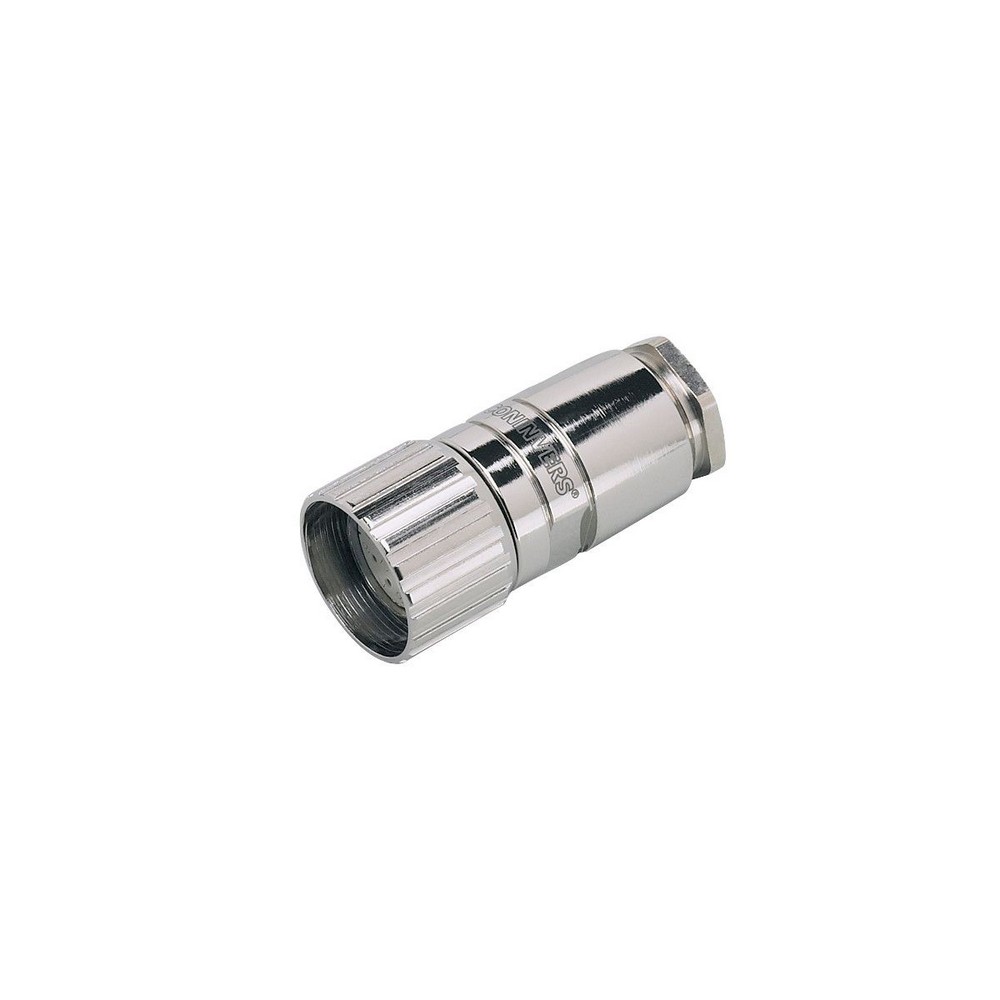

Разъём с клеммами E10448

Артикул: E10448

Ожидается

Под заказ

Код товара	SDOGM120MSSFKPG

Электронные данные
Рабочее напряжение [V]	10...30 DC
Макс. общая токовая нагрузка [A]	7,5
Условия эксплуатации
Температура окружающей среды [°C]	-25...90
Степень защиты	IP 65
Механические данные
Вес [g]	77
Размеры [mm]	26 x 26 x 49
материал	латунь никелированн.
Материал накидной гайки	латунь
Примечания
Упаковочная величина	1 шт.
электрическое подключение
	присоединение пайкой: ...1 mm; Защитная кабельная оболочка: O 10...14 mm
электрическое подключение - Разъём
Соединение	Разъем: 1 x M23, прямой; Литой корпус: латунь, никелированн.; Блокировка: латунь, никелированн.

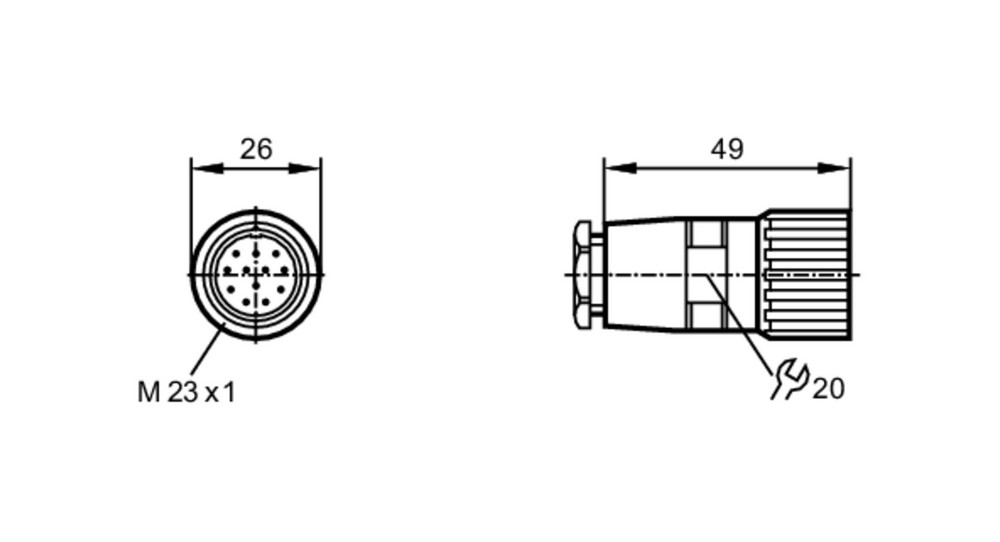

Типовые размеры

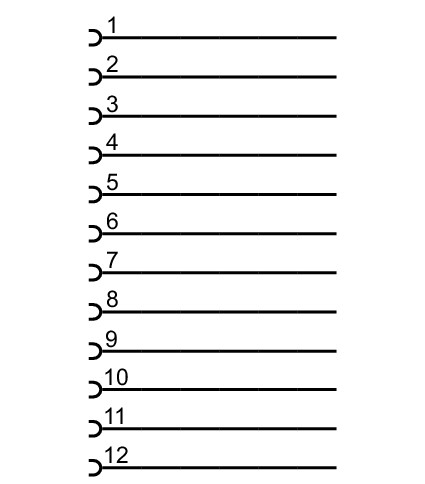

Схема подключения

электрическое подключение

присоединение пайкой: ...1 mm; Защитная кабельная оболочка: O 10...14 mm

электрическое подключение - Разъём

Разъем: 1 x M23, прямой; Литой корпус: латунь, никелированн.; Блокировка: латунь, никелированн.

Соединение
