Y-соединительный кабель EVW164

Артикул: EVW164

Ожидается

Под заказ

Код товара	YDOGH040SCS0001T04STGH040SCS

Описание

Приложение

Применение

применение в сварке

без силикона

да

Электронные данные

Рабочее напряжение [V]

60 AC/DC

Класс защиты

Макс. общая токовая нагрузка [A]

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Температура окружающей среды во время работы [°C]

-25...90

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Механические данные

Вес [g]

123,2

материал

Соединительный кабель с разъемом: TPU оранжевый; Соединительный кабель с разъемом: TPU оранжевый; Уплотнение: FKM

Материал накидной гайки

латунь / латунь

Количество портов распределительной коробки

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 2 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Примечания


с 2 держателями этикетки длинной 30 мм

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 1 m, PUR (полиуретан), Без галогена, серый, O 4,9 mm; не подвергался радиоактивному облучению (может рециклироваться); 4 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Разъем: 2 x M12; Блокировка: латунь, антипригарное покрытие; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

электрическое подключение - разъем

Соединение

Разъем: 2 x M12; Блокировка: латунь, антипригарное покрытие; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

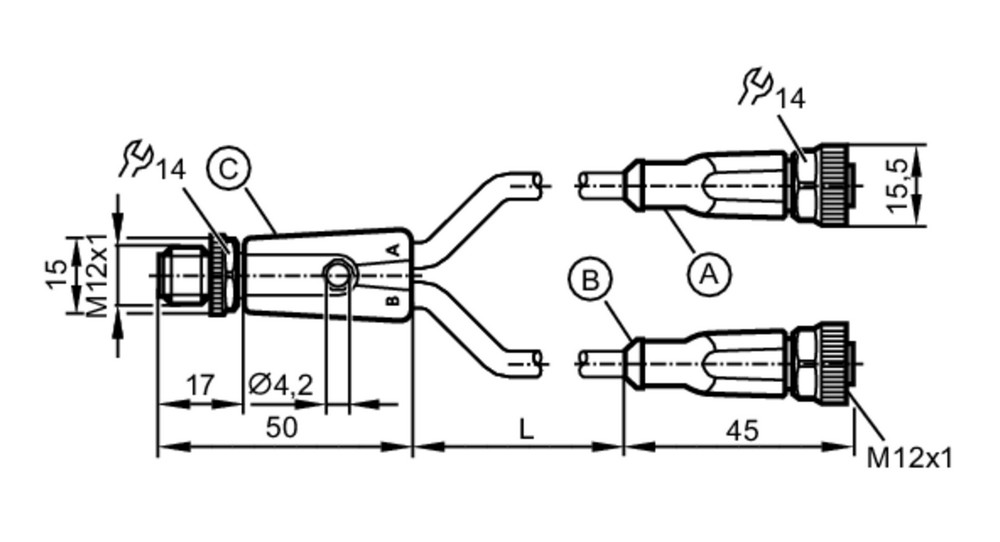

Типовые размеры

Схема подключения

электрическое подключение

электрическое подключение - Разъём

Разъем: 2 x M12; Блокировка: латунь, антипригарное покрытие; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

электрическое подключение - разъем

Разъем: 2 x M12; Блокировка: латунь, антипригарное покрытие; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

Соединение
