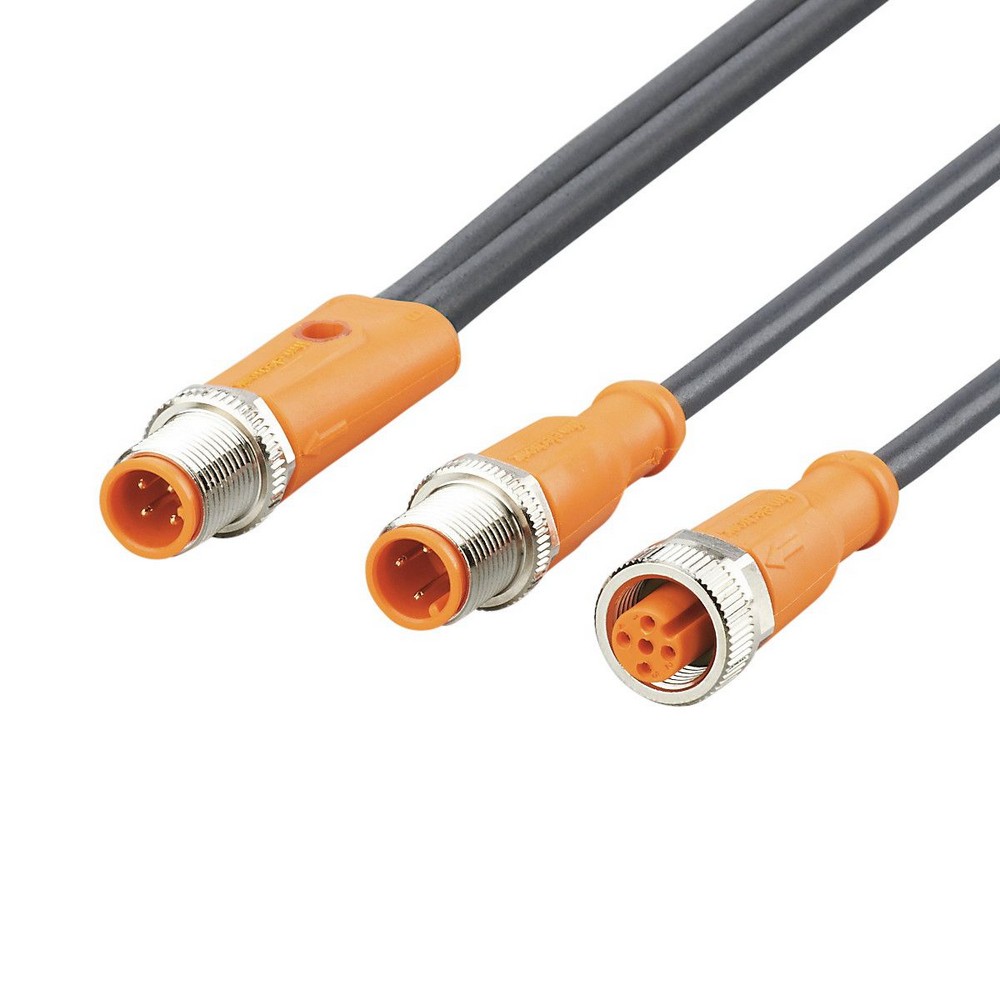

Y-соединительный кабель EVC696

Артикул: EVC696

Ожидается

Под заказ

Код товара	YDSGHDA0MSS0010HDASTGH030MSS

Описание

Приложение

без силикона

да

Электронные данные

Рабочее напряжение [V]

24 DC

Класс защиты

III

Макс. общая токовая нагрузка [A]

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Механические данные

Вес [g]

660,2

материал

Соединительный кабель с разъемом: TPU оранжевый; Соединительный кабель с разъемом: TPU оранжевый; Уплотнение: витон

Материал накидной гайки

Латунь никелированная / Латунь никелированная / Латунь никелированная

Тип подключения

M12

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 5 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем C

Разъем: M12; Литой корпус: TPU, Без галогена, оранжевый; Блокировка: Накидная гайка, Латунь никелированная; Уплотнение: витон; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm; Учитывайте максимальное значение эквивалента

электрическое подключение

Соединение

Кабель: 10 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 2 x 0,34 mm (42 x O 0,1 mm ) + 5 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Гнездо A

электрическое подключение - разъем B

Типовые размеры

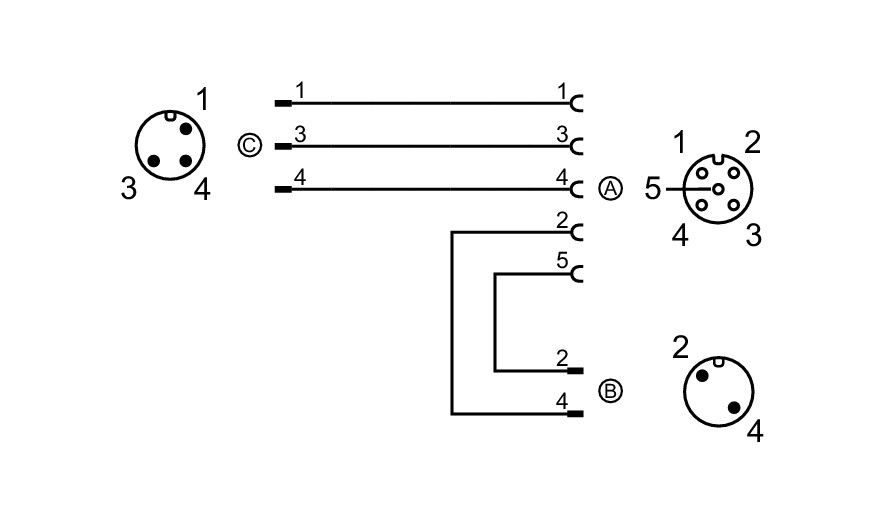

Схема подключения
