Y-соединительный кабель EVC504

Артикул: EVC504

Ожидается

Под заказ

Код товара	YDOAH032MSS0003H03STGH040MSS

Описание

Приложение

без силикона

да

Электронные данные

Рабочее напряжение [V]

10...36 DC

Класс защиты

Макс. общая токовая нагрузка [A]

Выходы

Электрическое исполнение

PNP

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Примечание к температуре окружающей среды


cULus: ...75

Температура окружающей среды во время работы [°C]

-25...90

Примечание к температуре окружающей среды (движение)


cULus: ...75

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Механические данные

Вес [g]

225

материал

корпус разъемного соединения: TPU оранжевый; корпус разъема: TPU чёрный прозрачный; Уплотнение: FKM

Материал накидной гайки

латунь / латунь

Количество портов распределительной коробки

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 5 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 3 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 3 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - разъем

Разъем: 2 x M12; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

электрическое подключение - Разъём

Разъем: 2 x M12; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

Типовые размеры

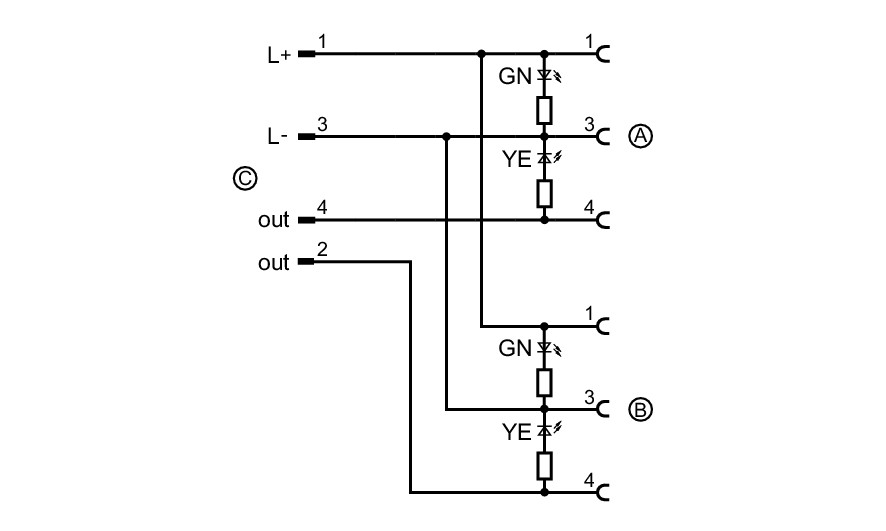

Схема подключения

электрическое подключение

Кабель: 3 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 3 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - разъем

Разъем: 2 x M12; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

электрическое подключение

Соединение

электрическое подключение - Разъём

Разъем: 2 x M12; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm
