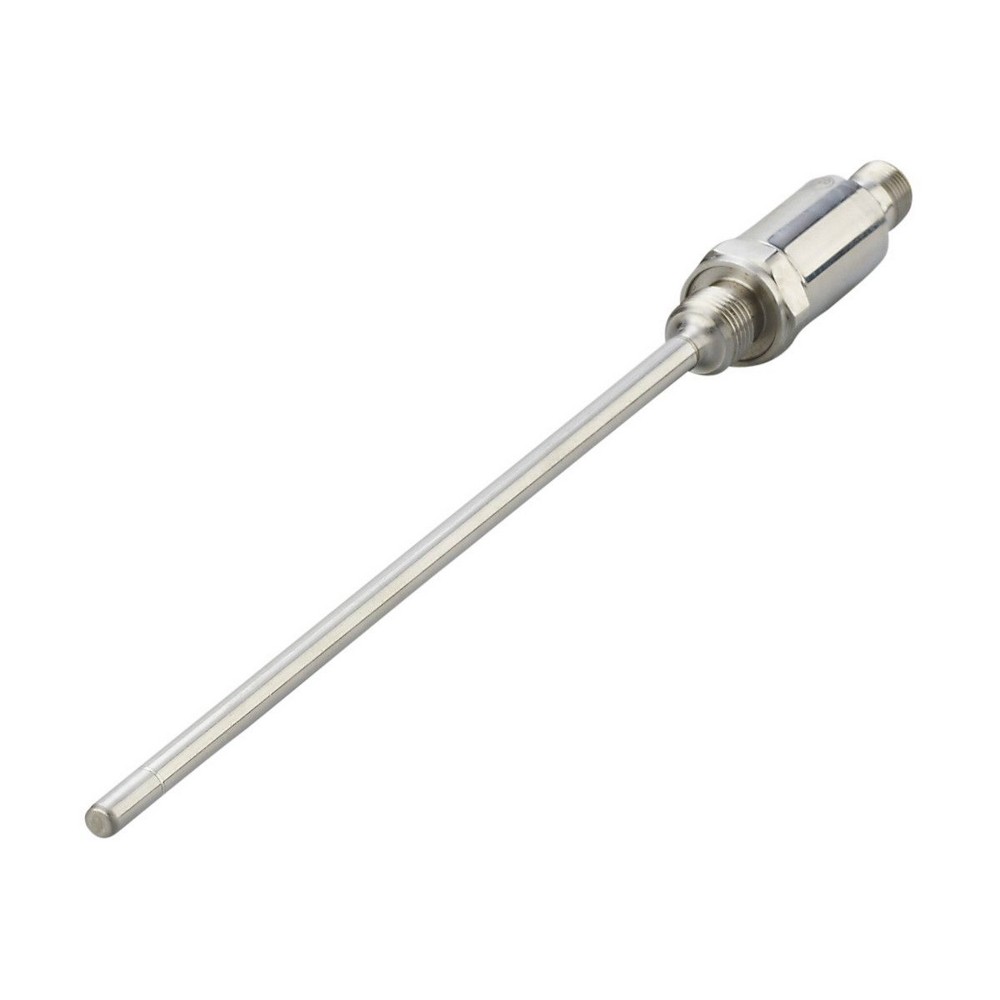

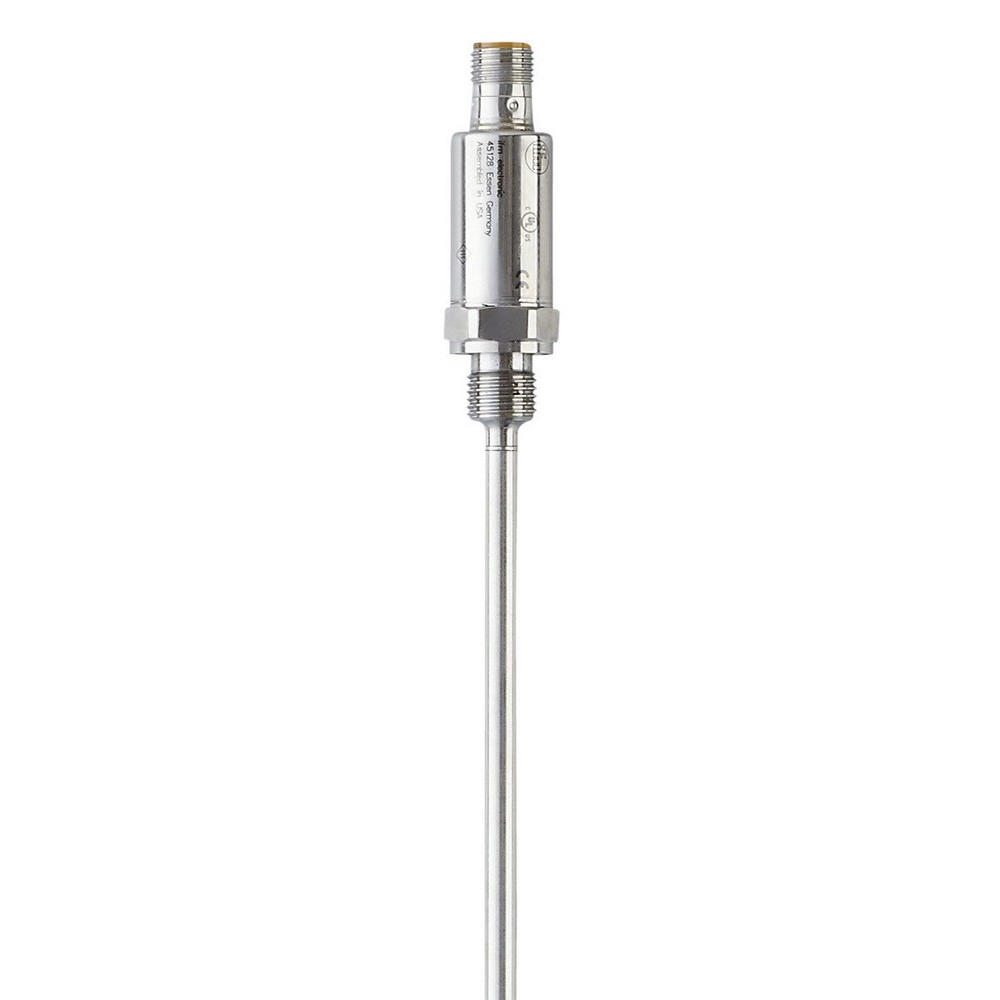

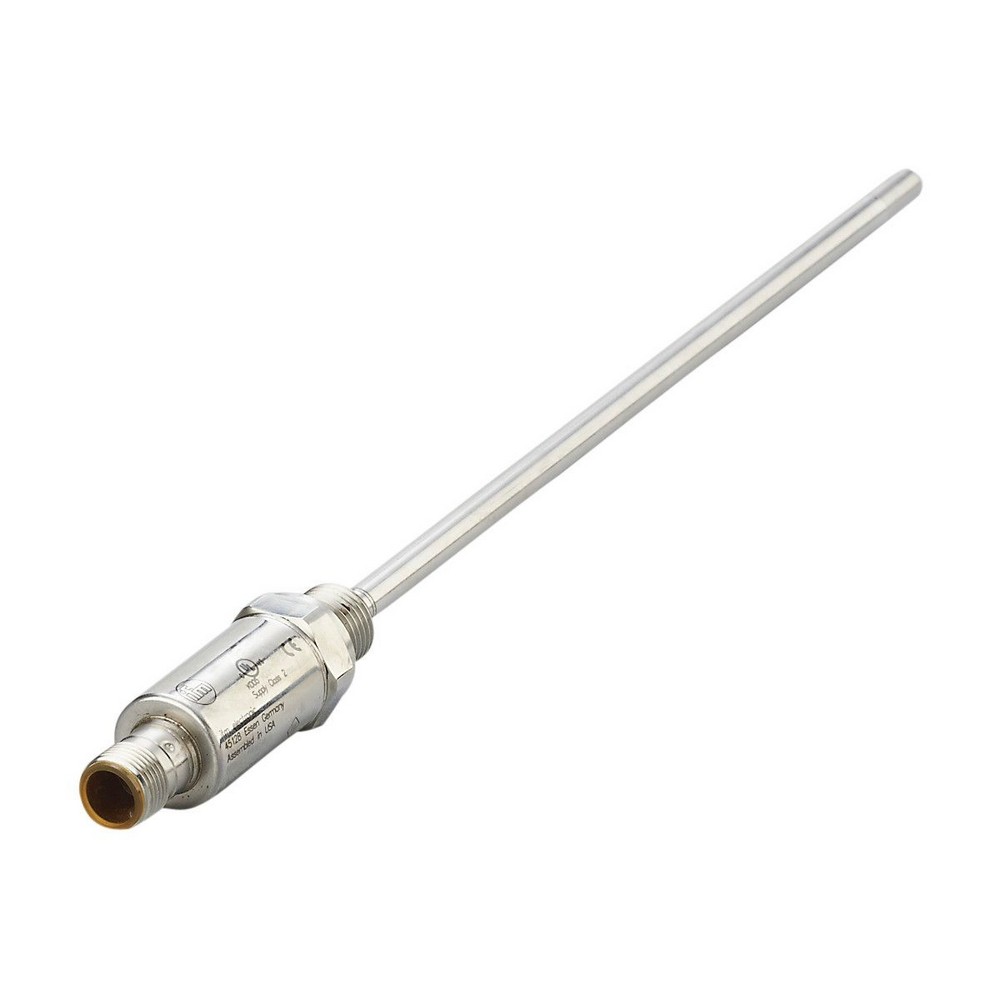

Датчик температуры TA3155

Артикул: TA3155

Ожидается

Под заказ

Код товара	TA-200CLEM14-A-ZVG/US

Описание

Приложение

Измерительный элемент

1 x Pt 1000; (to DIN EN 60751, класс A)

Среда

Жидкие или газообразные среды

Предел прочности по давлению [bar]

400

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

(Ub - 8,5 V) / 21,5 mA; 24 V: 720

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


-50...150 °C	-58...302 °F

Разрешение

Разрешение аналогового выхода [K]

0,04

Точность/ погрешность

Точность аналогового выхода [K]

± 0,3 + (± 0,1 % MS)

Температурный коэфициент [% от диапазона измерения / 10 K]

0,1; (При отклонении от стандартных условий 25 ± 5 °C)

Время реакции

Динамика реакции срабатывания T05 / T09 [s]

1 / 3; (по DIN EN 60751)

Условия эксплуатации

Температура окружающей среды [°C]

-40...100

Температура хранения [°C]

-40...100

Степень защиты

IP 68; IP 69K

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN EN 60068-2-27	50 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	20 г (10...2000 Hz)

MTTF [годы]

1092

Сертификат UL


Регистрационный номер UL	K005

Механические данные

Вес [g]

155,5

Размеры [mm]

O 18,8

материал

нерж. сталь (1.4404 / 316L); PEI; FKM

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L); FKM

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба

Диаметр зонда [mm]

Монтажная длина EL [mm]

200

Примечания


Значения точности относятся к проточной воде.
в отношении к UL: для использования в цепи низкого напряжения с защитой от сверхтоков
в соответствии с UL873 таб. 28.1 или Imax = 100/Ub (Ub =напряжение цепи)

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

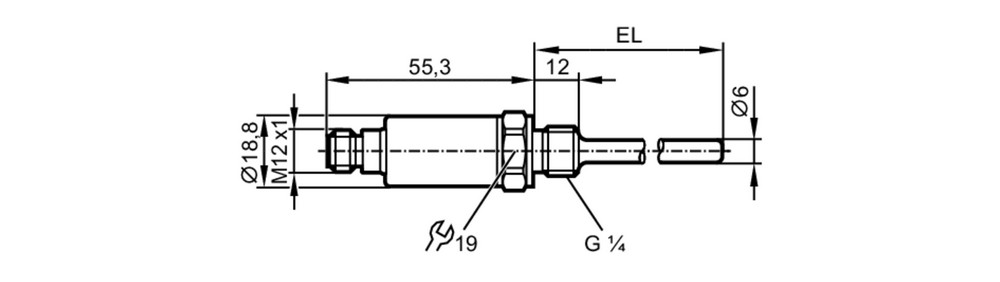

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT:	Аналоговый выход
	Цвета в соответствии с DIN EN 60947-5-2
