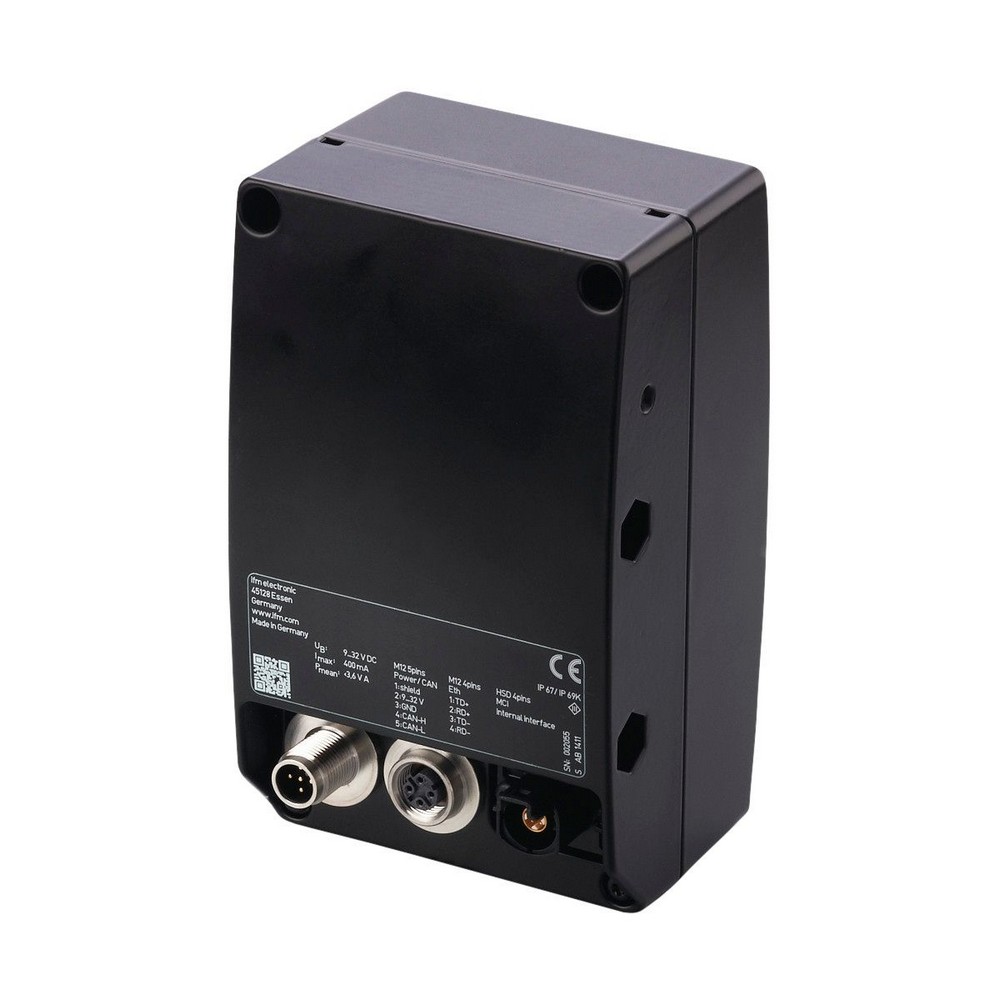

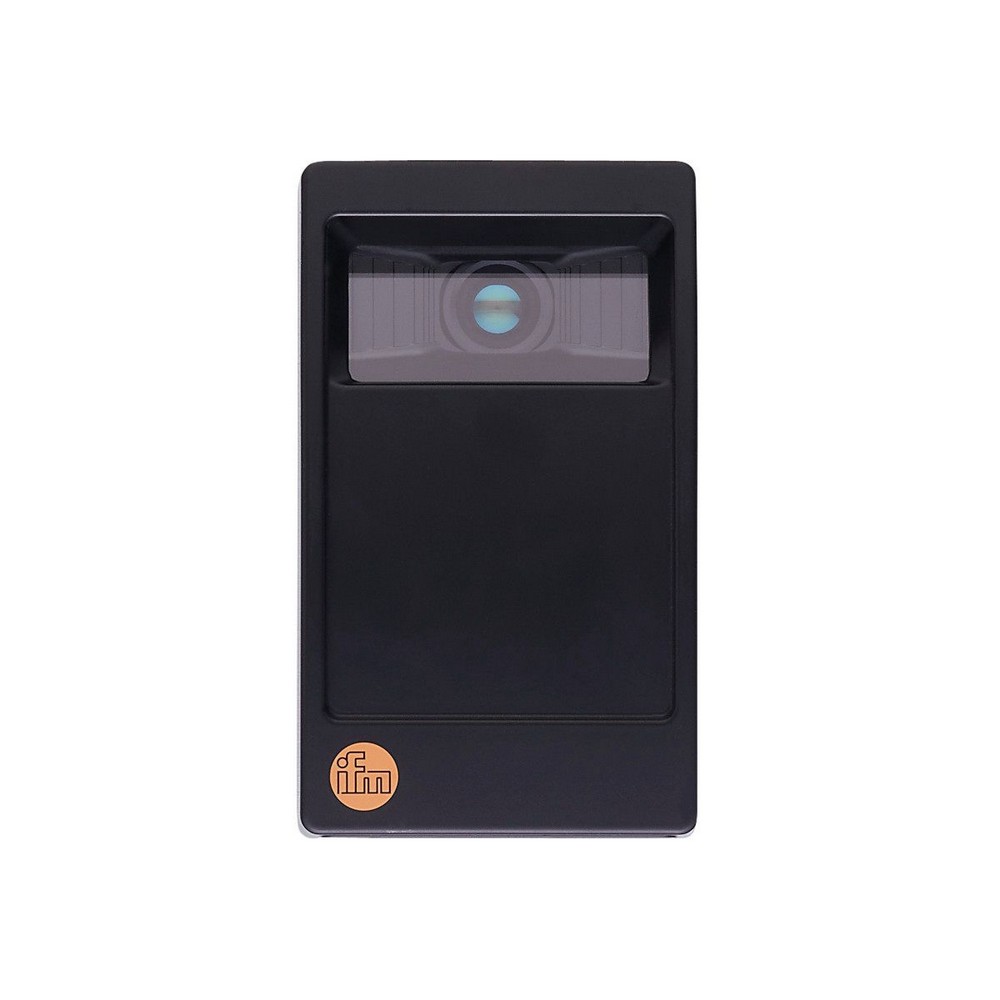

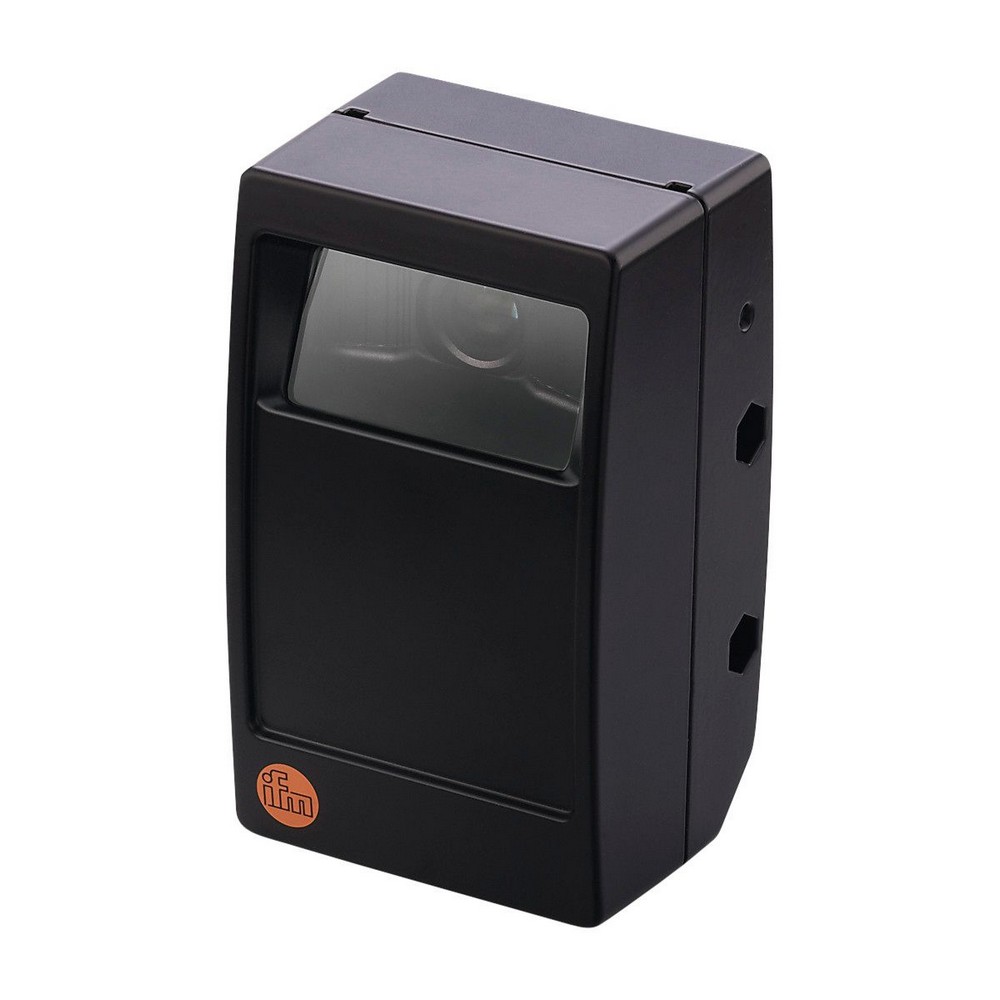

3D-датчик для применения в подвижной технике O3M160

Артикул: O3M160

Ожидается

Под заказ

Код товара	O3MXOOKG/CAN/E3/GM/95

3D-датчик для применения в подвижной технике O3M160

Описание

Приложение

Применение

вывод 3D данных изображения

Электронные данные

Рабочее напряжение [V]

9...32 DC

Потребление тока [mA]

400

Мощность [W]

3,6

Класс защиты

III

Диапазон контроля

Разрешение изображения [пиксели]

64 x 16

Угол обзора

95 x 32

Частота повторения 3D изображения [Hz]

25 / 33 / 50

Программное обеспечение / Программирование

выбор параметров

через ПК с помощью ifm Vision Assistant

интерфейсы

Коммуникационный интерфейс

CAN; Ethernet

Количество интерфейсов CAN

CAN

Скорость передачи

250 (125...1000) kBaud

протокол

CANopen; UDS

Ethernet

Количество интерфейсов Ethernet

протокол

UDP/IP

Заводские настройки


IP-адресс: 192.168.1.1
маска подсети: 255.255.255.0

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Примечание к температуре окружающей среды


с высокой частотой повторения изображения 25 Гц

Температура хранения [°C]

-40...105

Степень защиты

IP 67; IP 69K; (с установленными разъемами или защитными заглушками)

Макс. защищенность от внешней засветки [klx]

120

Испытания / одобрения

ЭMC


DIN EN 61000-6-4	промышленные среды
DIN EN 61000-6-2	промышленные среды

Ударопрочность


DIN EN 60068-2-27	30 г / 6 ms удар

Вибропрочность


DIN EN 60068-2-6	10 г / 10...500 Hz стреловидный синус
DIN EN 60068-2-64	10...2000 Hz шум

Электробезопасность


DIN EN 61010-2-201				поражение электрическим током			подача питания только через цепи PELV

MTTF [годы]

78,79

Механические данные

Вес [g]

1026,8

Размеры [mm]

143,8 x 70,1 x 85

материал

алюмин. литьё под давлением

Image sensor

PMD 3D ToF-Chip

Принадлежности

Принадлежности (поставляются в комплекте)


защитные колпачки

Примечания


Для функционирования датчика необходимо устройство подсветки.
Для подключения датчика и устройства подсветки используйте только оригинальные кабеля ifm.

Упаковочная величина

1 шт.

электрическое подключение - Подключение к процессу

Разъем: 1 x M12

электрическое подключение - Ethernet

Разъем: 1 x M12

Другие данные

Размеры поля зрения

Диапазон измерения [m]	Длина [m]	Ширина [m]	Пиксели [cm]
1	2,2	0,6	3,4 x 3,5
5	11	2,8	17 x 17,2
10	20,8	5,5	34 x 34,5
15	32,8	8,3	51 x 52
20	44	11	68 x 69

Типовые размеры

1 Исходный разъём

2 Соединения

Схема подключения

электрическое подключение - Подключение к процессу

1	защитный экран
2	9...32 V
3	GND
4	CAN-H
5	CAN-L

Разъем: 1 x M12

электрическое подключение - Ethernet

1	TD +
2	RD +
3	TD -
4	RD -

Разъем: 1 x M12
