AS-Interface AirBox AC246A

Артикул: AC246A

Ожидается

Под заказ

Код товара	AirBox 5/2 2DI-Y II 3D

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

300

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 2; Количество пневматических выходов: 1

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

Напряжение питания [V]

20...30; (через плоский кабель)

Макс. суммарный ток нагрузки входов [mA]

200

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Выходы

Электрическое исполнение

AS-i

Количество пневматических выходов

Условия эксплуатации

Температура окружающей среды [°C]

-10...50

Степень защиты

IP 50

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIB T80°C Dc X IP50

ЭMC


EN 50295

MTTF [годы]

360

AS-i классификация

AS-i версия

2.11 + 3.0

Адресация AS-i

разъем для адресации

Расширенный режим адресации

нет

AS-i профиль

S-3.F.F

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

F.F

AS-i сертификат в стадии подготовки

да

Биты данных


Бит данных	D0	D1	D2	D3
Вход	1	2	3	4
Разъём	I-1/2	I-1/2 I-2	-	-
Контакт	4	2 4	-	-
пневматический выход	-	-	4	-

Механические данные

Вес [g]

403

Способ монтажа

Прямое подключение к плоскому AS-i кабелю

Материал

PA (полиамид); POM; Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие

Пневматическая система

1 x 5/2- ходовые золотниковые клапаны без перекрывания

Рабочий диапазон давления [bar]

3...8

Рабочий диапазон давления [MPa]

0,3...0,8

Воздушный поток при 6/5 bar [l/min]

500

Консистенция сжатого воздуха

Сжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4

Ручное управление

сжатие/разблокировка или сжатие/поворот/блокировка

Трубные фитинги

Воздухоотвод

воздухоотвод можно освободить через трубное соединение

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


нижняя часть

Принадлежности (необязательные)


Монтажная доска, E74999
Нижняя часть модуля, E75000
Защитный колпачок: M12, E73004
Уплотняющая заглушка, E75231
Защитный кожух, E7000A
Глушитель, E75232
L-образный фитинг типа "Push-in", E75228
Т-образный фитинг типа "Push-in", E75227

Примечания


Должна быть выполнена механическая защита
В обратном случае прибор должен быть установлен вместе с противоударным защитным корпусом (E7000A).
В случае непневматического управления, необходимо вложить уплотнитель E75231.
Избегайте попадания грязи и пыли.
Не подключайте какую-либо из следующих точек к внешнему напряжению:
L-, L+, I-1/2, I-2
Присоединения электрически связаны с кабелем AS-i.
Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com

Упаковочная величина

1 шт.

электрическое подключение

Соединение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

диаграммы и графики

Пневматический символ

	1 x 5/2- ходовые золотниковые клапаны без перекрывания

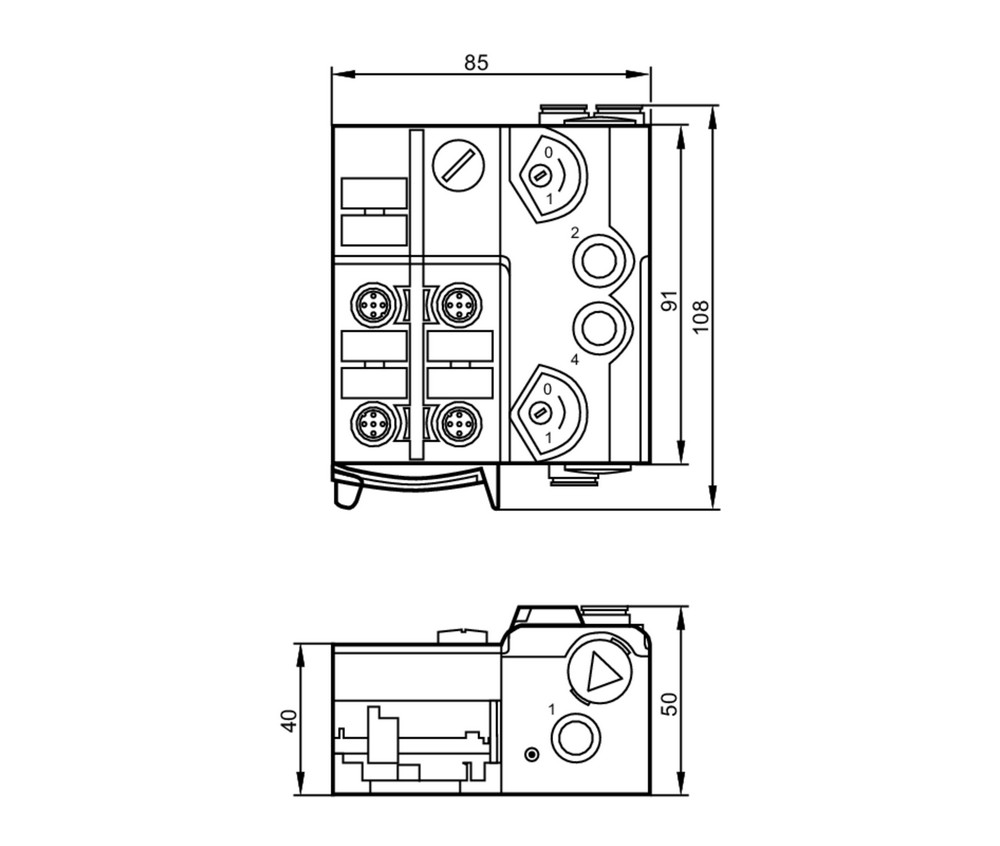

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

Соединение

	Вход
	Разъём I-1/2
1	Питание датчика L+
2	вход данных 2
3	Питание датчика L-
4	вход данных 1
5	не используется
	Разъём I-2
1	Питание датчика L+
2	не используется
3	Питание датчика L-
4	вход данных 2
5	не используется
